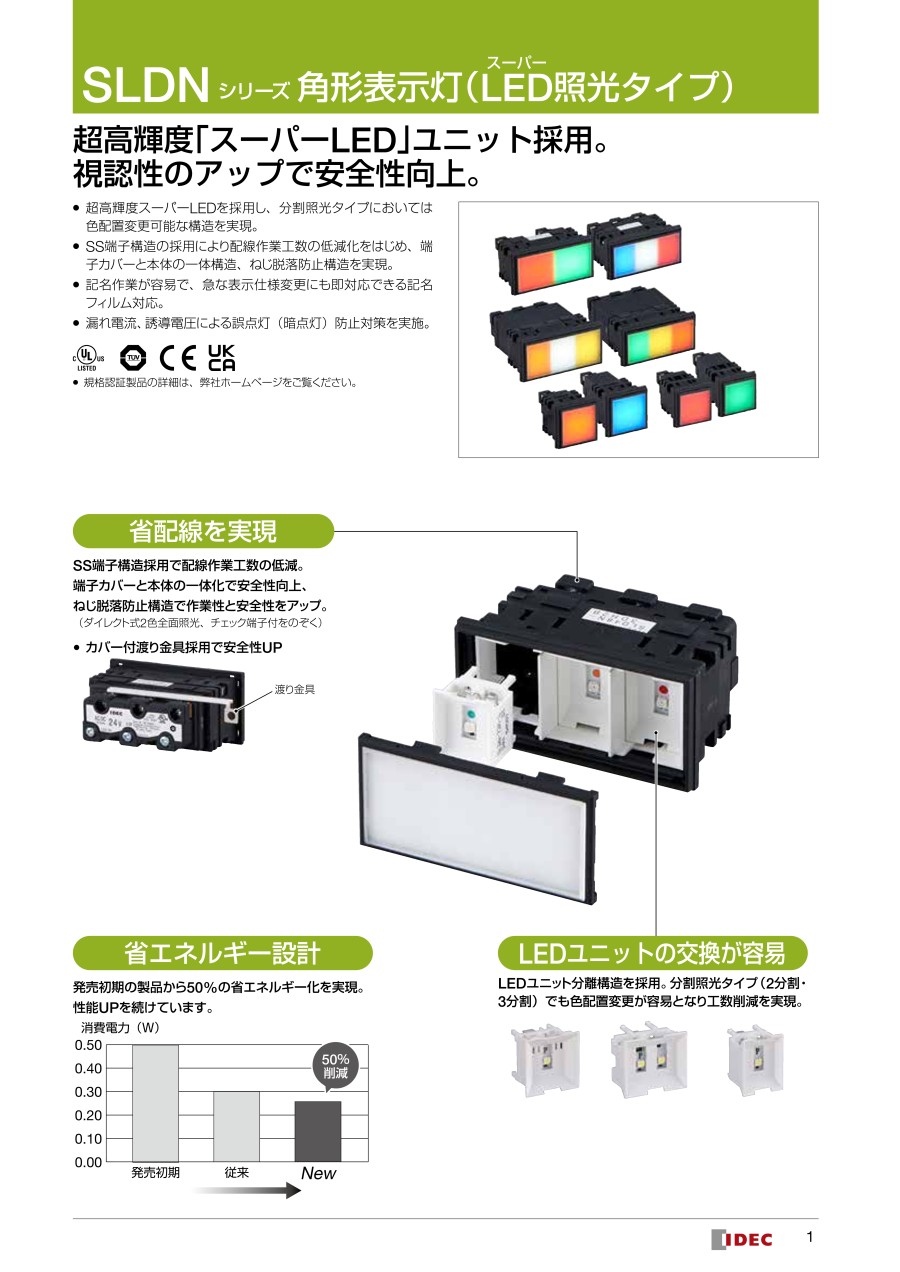

SLDNシリーズ角形表示灯（LED照光タイプ）
- 通常単価(税別)
- 3,290円～11,150円特別価格
- 税込単価
- 3,619円～12,265円特別価格
超高輝度面発光スーパーLEDユニット採用による視認性のアップで安全性向上。【特長】・超高輝度面発光スー...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
| 入力種別 | ダイレクト式 | トランス式 | DC-DCコンバータ式 |
|---|---|---|---|
| 定格使用電圧 | AC/DC24V、DC24V ※1 AC/DC6V、AC/DC12V | AC100/110V AC200/220V | DC110V |
| 光源 | 単色発光LEDユニット 2色発光LEDユニット ※2 | 単色発光LEDユニット | |
| LED球の寿命（参考値） | 約50,000時間（25℃環境で定格電圧を完全直流で点灯し、輝度が初期値の50%となる時点。） | ||
| 照光面分割 | 全面 | ||
| 照光色 | 赤、緑、黄、アンバー、乳白、 青、ピュアホワイト、赤⇔緑 ※2 | 赤、緑、黄、アンバー、乳白、青、ピュアホワイト | |
| 付属色板 | 乳白と透明の組合わせ | ||
| 色板サイズ | 27×27×1mm（記名フィルム27×27×0.2mm挿入可能） | ||
| 彫刻範囲 | 25X25mm | ||
| 絶縁抵抗 | 充電部と非充電部間：100MΩ以上（DC500Vメガにて） | ||
| 耐電圧 | 充電部と非充電部間：AC2000V・1分間（DC110V用はAC2500V・1分間） | ||
| 耐振動 | 5～55Hz片振幅0.5mm | ||
| 耐衝撃 | 1,000m/s2 | ||
| 使用周囲温度 | -20～+40℃（DC110V用は、-10～+40℃）（ただし、氷結しないこと） | ||
| 保存周囲温度 | -30～+80℃（ただし、氷結しないこと） | ||
| 使用周囲湿度 | 45～85%RH（ただし、結露しないこと） | ||
| 本体色 | 黒色（N1.5近似値） | ||
| 質量（約） | 38g ※3 | 85g | 53g |
※1:チェック端子付/2色全面照光はDC24V専用。
※2:2色全面照光のみ。PW色は、AC/DC6V、12Vを除く
※3:単色全面照光（チェック端子付/2色全面照光：約43g）
外形図
ダイレクト式（全面照光）
端子への配線方向を示しています。
ダイレクト式（チェック端子付き/2色全面照光）
端子への配線方向を示しています。
トランス式
端子への配線方向を示しています。
DC-DCコンバータ式
端子への配線方向を示しています。
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,290円2,467円 ( 2,714円 ) | 在庫品1日目当日出荷可能 |
3,670円 ( 4,037円 ) | 在庫品1日目当日出荷可能 |
3,670円 ( 4,037円 ) | 在庫品1日目当日出荷可能 |
4,940円 ( 5,434円 ) | 在庫品1日目当日出荷可能 |
4,050円2,227円 ( 2,450円 ) | 在庫品1日目当日出荷可能 |
5,950円 ( 6,545円 ) | 在庫品1日目当日出荷可能 |
6,210円 ( 6,831円 ) | 在庫品1日目当日出荷可能 |
7,310円 ( 8,041円 ) | 在庫品1日目当日出荷可能 |
7,970円1,594円 ( 1,753円 ) | 在庫品1日目当日出荷可能 |
7,800円 ( 8,580円 ) | 在庫品1日目当日出荷可能 |
11,150円 ( 12,265円 ) | 在庫品1日目当日出荷可能 |
10,610円 ( 11,671円 ) | 在庫品1日目当日出荷可能 |
9,030円6,321円 ( 6,953円 ) | 在庫品1日目当日出荷可能 |
11,090円 ( 12,199円 ) | 在庫品1日目当日出荷可能 |
6,330円 ( 6,963円 ) | 在庫品1日目当日出荷可能 |
6,330円 ( 6,963円 ) | 在庫品1日目当日出荷可能 |
7,090円 ( 7,799円 ) | 在庫品1日目当日出荷可能 |
8,910円 ( 9,801円 ) | 在庫品1日目当日出荷可能 |
7,600円 ( 8,360円 ) | 在庫品1日目当日出荷可能 |
9,380円 ( 10,318円 ) | 在庫品1日目当日出荷可能 |
5,950円 ( 6,545円 ) | 在庫品1日目当日出荷可能 |
9,870円3,948円 ( 4,343円 ) | 在庫品1日目当日出荷可能 |
9,870円 ( 10,857円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
超高輝度面発光スーパーLEDユニット採用による視認性のアップで安全性向上。
【特長】
・超高輝度面発光スーパーLEDを採用し、分割照光タイプにおいては色配置変更可能な構造を実現
・SS端子構造の採用により配線作業工数の低減化をはじめ、端子カバーと本体の一体構造、ねじ脱落防止構造を実現
・記名作業が容易で、急な表示仕様変更にも即対応できる記名ファイル対応
・漏れ電流、誘導電圧による誤点灯（暗点灯）防止対策を実施
・UL、c-ULおよびDEMKO認証品
・EN規格適合品
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
