MCシリーズ 表示灯
- 一部SALE 2025/12/26まで
- 一部当日出荷可能
- 通常単価(税別)
- 1,560円～1,800円特別価格
- 税込単価
- 1,716円～1,980円特別価格
使いやすさと安全性を追求した小型表示灯。【特長】・高輝度スーパーLED球と白熱...
詳細情報を確認する- 取付穴サイズ
- 角穴
- 寸法 縦
- 25
- 保護機能（耐環境性）
- IP40
- 仕様
- 閉鎖形
- ロック着脱方式
- 有
- 備考
- 色板､光源別売
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 2024年9月出荷分より、MCシリーズ 表示灯の仕様変更について、端子長さ、製品上の表示内容に仕様変更がございます。新旧混合出荷となる恐れがございます。予めご了承ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報

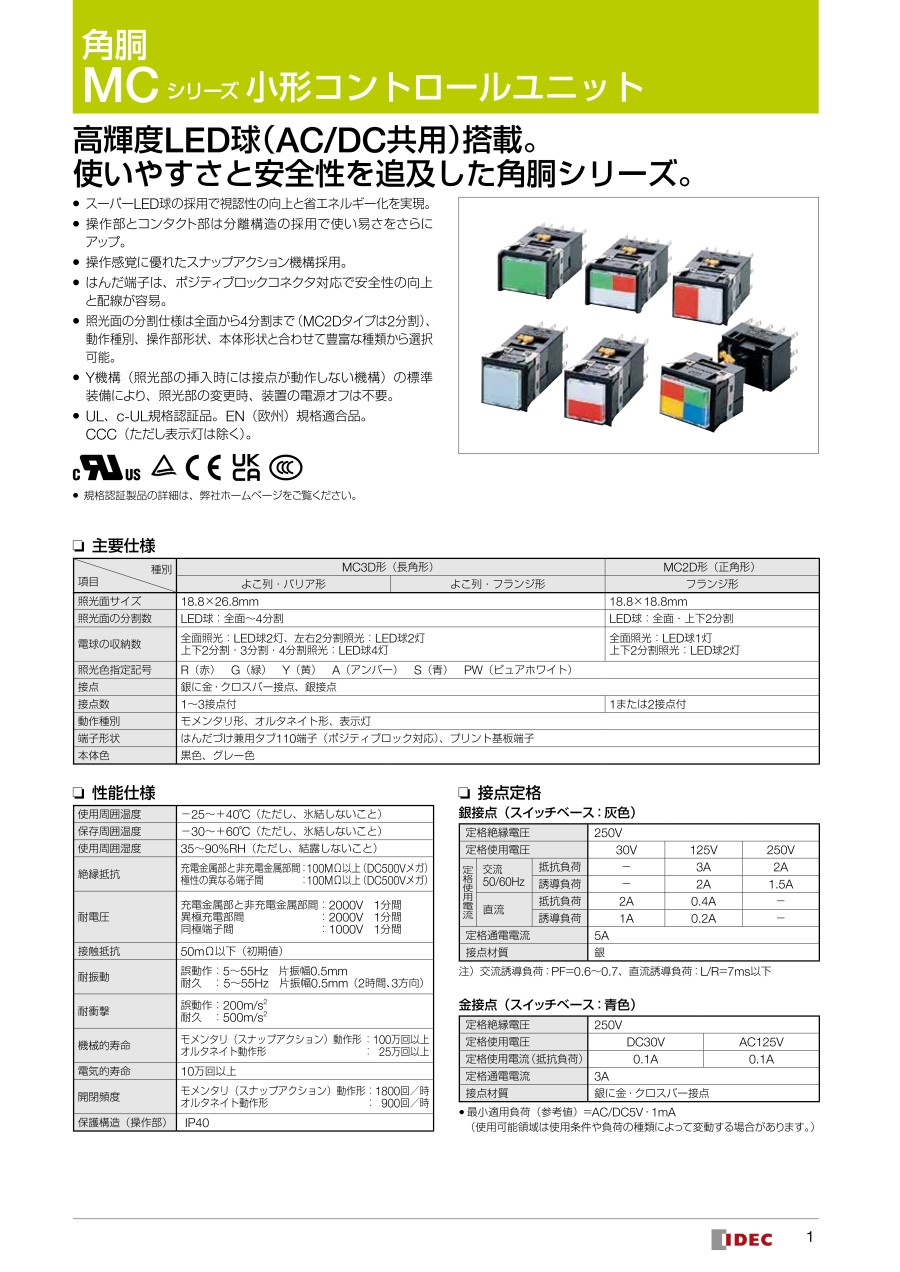

MCシリーズ 小形コントロールユニットの仕様
MC2D形
MC2D形の外観
MC2D形の寸法図 単位：mm
MC2D形のプリント基板加工図（BOTTOM VIEW）単位：mm
MC3D-︎□□R形
MC3D-□□︎R形の外観
MC3D-□□︎R形の寸法図 単位：mm
MC3D-□□︎R形のプリント基板加工図（BOTTOM VIEW）単位：mm
MC3D-□□F形
MC3D-□□︎F形の外観
MC3D-□□︎F形の寸法図 単位：mm
MC3D-□□︎F形のプリント基板加工図（BOTTOM VIEW）単位：mm
製品仕様
| 項目 | 種別 | ||
|---|---|---|---|
| MC3D形（長角形） | MC2D形（正角形） | ||
| よこ列・バリア形 | よこ列・フランジ形 | フランジ形 | |
| 照光面サイズ | 18.8×26.8mm | 18.8×18.8mm | |
| 照光面の分割数 | LED球：全面～4分割 | LED球：全面・上下2分割 | |
| 電球の収納数 | 全面照光：LED球2灯 左右2分割照光：LED球2灯 上下2分割・3分割・4分割照光：LED球4灯 | 全面照光：LED球1灯 上下2分割照光：LED球2灯 | |
| 照光色指定記号 | R（赤） G（緑） Y（黄） A（アンバー） W（乳白） S（青） PW（ピュアホワイト） | ||
| 接点 | 銀接点または金接点マイクロスイッチ（1c接点） | ||
| 接点数 | 1～3接点付 | 1または2接点付 | |
| 動作種別 | モメンタリ形（スナップアクション、スローアクション）、オルタネイト形、表示灯 | ||
| 端子形状 | はんだづけ兼用タブ110端子（ポジティブロック対応）、プリント基板端子 | ||
| 本体色 | 黒色、グレー色 | ||
| 使用周囲温度 | -25～+40℃（ただし、氷結しないこと） |
|---|---|
| 保存周囲温度 | -30～+60℃（ただし、氷結しないこと） |
| 使用周囲湿度 | 35～90% RH（ただし、結露しないこと） |
| 絶縁抵抗 | 充電金属部と非充電金属部間：100MΩ以上（DC500Vメガ） 極性の異なる端子間：100MΩ以上（DC500Vメガ） |
| 耐電圧 | 充電金属部と非充電金属部間：2000V 1分間 異極充電部間：2000V 1分間 同極端子間：1000V 1分間 |
| 接触抵抗 | 50mΩ以下（初期値） |
| 耐振動 | 誤動作：5～55Hz 片振幅0.5mm 耐久：5～55Hz 片振幅0.5mm（2時間、3方向） |
| 耐衝撃 | 誤動作：200m/s2 耐久：500m/s2 |
| 機械的寿命 | モメンタリ（スナップアクション）動作形：100万回以上 オルタネイト動作形：25万回以上 モメンタリ（スローアクション）動作形：100万回以上 |
| 電気的寿命 | 10万回以上 |
| 開閉頻度 | モメンタリ（スナップアクション）動作形：1800回/時 オルタネイト動作形：900回/時 モメンタリ（スローアクション）動作形：1800回/時 |
| 保護構造（操作部） | IP40 |
- 動作種別（照光部の挿入時には接点が動作しない機構）の標準装備により、照光部の変更時、装置の電源オフは不要。
- UL、c-UL規格認証品。
- EN（欧州）規格適合品。
- CCC（ただし表示灯は除く）。
- ※ 上記以外の情報につきましてはカタログをご覧ください。
- 仕様変更のお知らせ
2024年9月出荷分より、MCシリーズ表示灯の仕様変更について、端子長さ、製品上の表示内容に仕様変更がございます。
新旧混合出荷となる恐れがございます。予めご了承ください。
変更内容
①端子長さ
製品の小型化、生産性向上のため、次のようにはんだづけ兼用タブ端子の長さを9⇒7mmに変更します。
（また、これにともない推奨のロックコネクタが変わります。）
推奨ロックコネクタ
| 変更前 | 変更後 | |||||
| 項目 | ポジティブロックコネクタ （タイコエレクトロニクスアンプ社製） | イージーロックコネクタ （ニチフ社製） | イージーロックコネクタ（ニチフ社製） www.nichifu.co.jp/j/pickup/IDEC. | |||
| 端子 | 0.2～0.5mm2 | 175412-1 | 0.2～0.3mm2 | OSS-62852-F3 | 0.2～0.3mm2 | OSS-62832-F4 |
| 0.5～1.25mm2 | 174778-1 | 0.5～1.25mm2 | OSS-62815-F3 | 0.5～1.25mm2 | OSS-62815-F4 | |
| ハウジング | 174779-1 | NET1-28-1P | NES1-28-1P-V2 | |||
なお変更後の推奨ロックコネクタは変更前の製品にもご使用いただけます。
➁製品上の表示
次のようにTUVマークの削除を行います。
またあわせて原産地表示の「MADE IN」追記やA-2019017でご案内済のCCCマークの「S」文字削除等も行います。
| 変更前 | 変更後 | 変更前・後の機種形番 | |
| 表示灯 |  | MC3D-P → (変更なし) MC2D-P → (変更なし) | |
識別表示
変更後の製品梱包ケースのラベルには次のように「R」を表示いたします。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,650円660円 ( 726円 ) | 在庫品1日目当日出荷可能 |
1,560円 ( 1,716円 ) | 1日目 |
1,640円 ( 1,804円 ) | 在庫品1日目当日出荷可能 |
1,800円 ( 1,980円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
使いやすさと安全性を追求した小型表示灯。
【特長】
・高輝度スーパーLED球と白熱球の共用タイプ。
・照光面の分割仕様は全面から4分割まで（MC2Dタイプは2分割）。
・スーパーLED球の採用で視認性の向上と省エネルギー化を実現。
・操作部とコンタクト部は分離構造の採用で使い易さをさらにアップ。
・操作感覚に優れたスナップアクションを機構採用。
・はんだ端子は、ポジティブロックコネクタ対応で安全性の向上と配線が容易。
【用途】
・高光源にはLED球／白熱球のいずれも使用可能。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 2024年9月出荷分より、MCシリーズ 表示灯の仕様変更について、端子長さ、製品上の表示内容に仕様変更がございます。新旧混合出荷となる恐れがございます。予めご了承ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
