角胴MAシリーズ小形コントロールユニット用表示灯
- 通常単価(税別)
- 1,390円
- 税込単価
- 1,529円
IDEC 小型表示灯 MAシリーズ表示灯。高輝度スーパーLED（AC/DC共用）搭載。【特長】・短胴2...
詳細を確認- 2024年9月出荷分より、角胴MAシリーズ小形コントロールユニット用表示灯の仕様変更について、製品上の表示内容に仕様変更がございます。新旧混合出荷となる恐れがございます。予めご了承ください。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
種類
| 項目 | MA2形 ［正角形］ | MA3形［長角形］ ［よこ列形］ | MA8形 ［丸形］ |
|---|---|---|---|
| フランジサイズ | □18mm | 18H×24Wmm | φ23.8mm |
| 照光面サイズ | □13mm | 13H×19Wmm | φ19mm |
| 光源 | LEDユニット | ||
| 照光面分割（注） | 単色全面照光、2分割照光、2色切換全面照光 | ||
| 接点 | マイクロスイッチ ［銀に金クラッド/クロスバー接点、銀接点］ | ||
| 接点数 | 1cまたは2c | ||
| 動作種目 | モメンタリ形、オルタネイト形、表示灯専用形 | ||
| 端子形状 | はんだづけ兼用タブ110端子 | ||
| 本体/フランジ色 | 黒色 | ||
注）2分割照光はMA3形（長方形）のみ。
2色切換はMA2、MA3形のみ。
製品仕様
| 標準使用状態 | 周囲温度：-25～+55℃（ただし、氷結しないこと） 保存周囲温度：-40～+80℃（ただし、氷結しないこと） 周囲湿度：35～85% RH（ただし、結露しないこと） | |
|---|---|---|
| 接触抵抗 | 50mΩ以下（初期値） | |
| 絶縁抵抗 | 100MΩ以上（DC500Vメガにて） | |
| 耐 電 圧 | スイッチ部 | 充電部と非充電部間：AC2000V・1分間 異極端子間：AC2000V・1分間 同極接点端子間：AC1000V・1分間 接点端子とランプ端子間：AC2000V・1分間 |
| 照光部 | 充電部とアース間：AC2000V・1分間 | |
| 耐振動 | 誤動作/耐久：10～55Hz、片振幅0.75mm | |
| 耐衝撃 | 誤動作：200m/s2 耐久：500m/s2 | |
| 寿 命 | 機械的 | モメンタリ形：100万回以上（開閉頻度1,800回/時）、オルタネイト：20万回以上（開閉頻度900回/時） |
| 電気的 | 10万回以上（開閉頻度1,200回/時） | |
| 保護構造 | IP40 （IEC 60529） | |

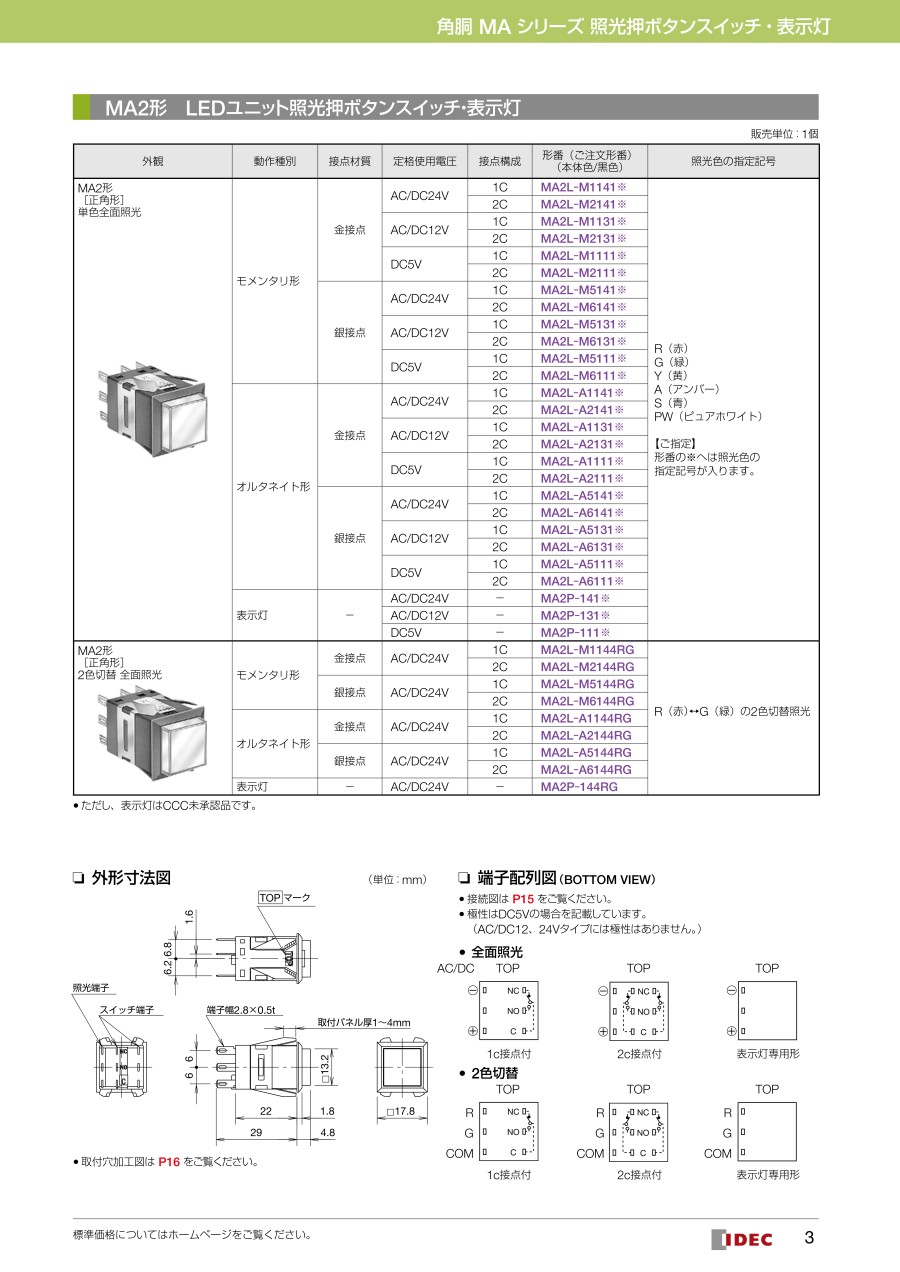

外形図
MA2形
MA3形
MA8形
製品仕様
■対象製品以下の形番で始まる全機種
■変更理由、及び、実施時期
生産性向上のためLEDの見直しを実施します。
2021年10月出荷分より順次実施（新旧混在出荷となる恐れがあります。予めご了承ください。）
■変更内容
LED昭光部の定格と保守用LEDユニットの外観を以下のように変更します。
- 仕様変更のお知らせ
2024年9月出荷分より、角胴MAシリーズ小形コントロールユニット用表示灯の仕様変更について、製品上の表示内容に仕様変更がございます。
新旧混合出荷となる恐れがございます。予めご了承ください。
変更内容
製品上の表示
次のように「MA2L」などの機種形番や原産地表示の「MADE IN」追記・A-2019017でご案内済のCCCマークの「S」文字削除等を行います。
| 変更前 | 変更後 | 変更前・後の機種形番 |
 | MA2P→MA2P | |
詳細情報
基本情報
IDEC 小型表示灯 MAシリーズ表示灯。高輝度スーパーLED（AC/DC共用）搭載。
【特長】
・短胴22mmの小形・省スペース
・高輝度・スーパーLEDユニット採用
・接点は、銀に金クラッドのクロスバー接点。微小負荷の開閉に最適
・銀接点も完備
・IDEC独自の高性能接点機構
・軽快な操作感触
・電流制限用抵抗およびダイオード内蔵（LEDユニット）
・パネルへの取付けは前面からワンタッチ
・バリア、スイッチガード、ソケット完備
ご注意
- 2024年9月出荷分より、角胴MAシリーズ小形コントロールユニット用表示灯の仕様変更について、製品上の表示内容に仕様変更がございます。新旧混合出荷となる恐れがございます。予めご了承ください。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
