インタフェースモジュール デジタル入出力 PPI48点TTL
- 種類
- デジタル入出力
- 出力点数 (チャネル)
- 48
- 絶縁方式
- 非絶縁
- 入力点数 (チャンネル)
- 48
- 入力応答時間 (μs (TYP))
- 0.4
- 入力電圧 (V)
- 5
- 割り込み入力
- PPI
- 最大入力定格電圧 (V)
- 5
- 出力応答時間 (μs)
- 0.5
- 出力電圧 (V)
- 5
- 最大出力電流 (mA)
- 20
- 最大出力定格電圧 (V)
- 5
- 入力形式
- TTLシュミット入力
- 出力形式
- TTLレベル出力
PCI-2746Cの仕様・寸法情報
種類
デジタル入出力
バス
PCI
PCIブラケット
標準
寸法 長さ(mm)
119.91
寸法 幅(mm)
106.68
出力点数(チャネル)
48
絶縁方式
非絶縁
入力点数(チャンネル)
48
入力応答時間(μs (TYP))
0.4
入力電圧(V)
5
入力信号電流(mA)
0.9
入出力共用
-
割り込み入力
PPI
最大入力定格電圧(V)
5
出力応答時間(μs)
0.5
出力電圧(V)
5
最大出力電流(mA)
20
最大出力定格電圧(V)
5
入力形式
TTLシュミット入力
出力形式
TTLレベル出力
商品情報

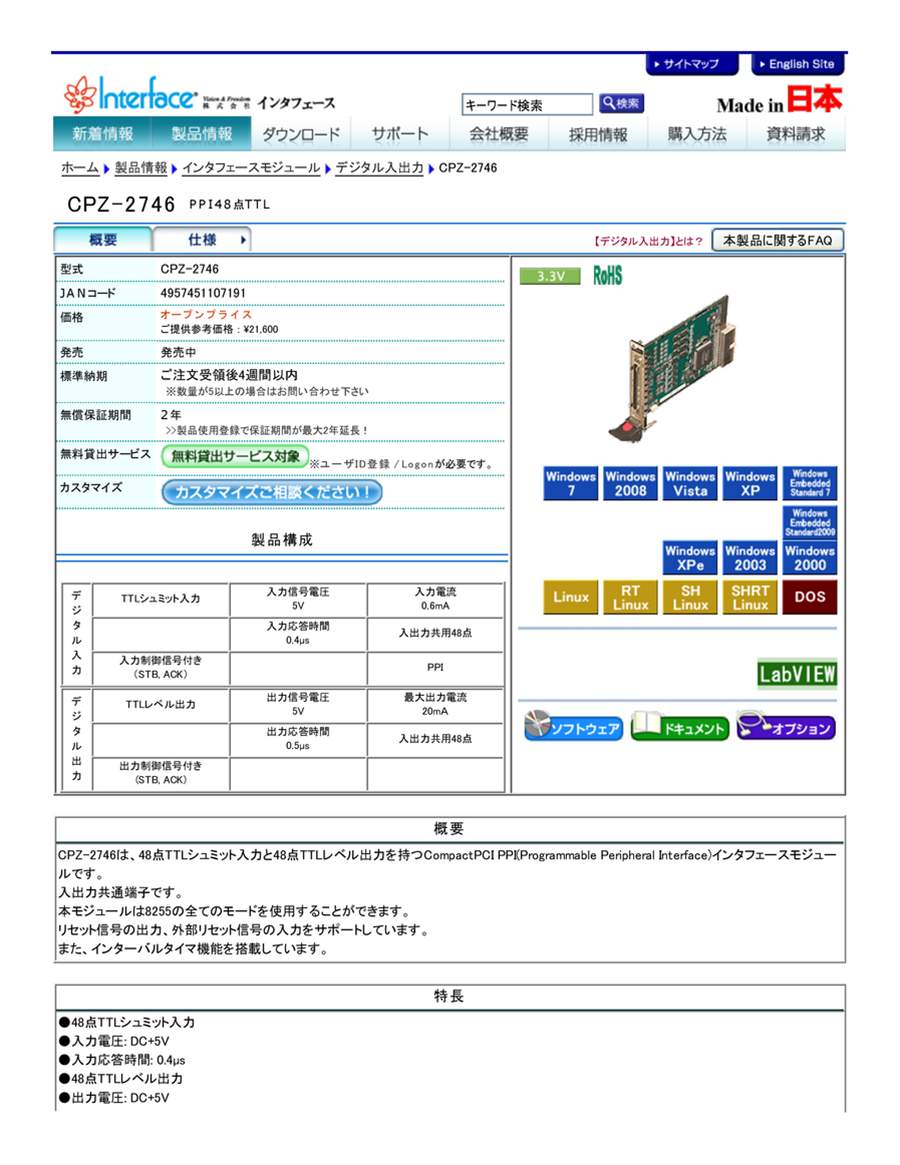

CPZ-2746の仕様
- 入出力点数：48点
- 入力仕様 入力信号電流：0.6mA
- バス仕様：CompactPCI Specification PICMG 2.0 R2.1、R3.0 3.3V 信号環境
- 製品サイズ：3Uサイズ CompactPCI D160×H100mm ※基板部のみ
- 電源仕様（消費電力）：DC+3.3V：0.2A（TYP）／DC+5V：全入力OFF時：0.2A（TYP）、全入力ON時：0.3A（TYP）
- 使用条件：周囲温度 0～50℃、湿度 20〜90%（非結露）
- 重量：170g
- MTBF：554,016時間
製品仕様
- 入出力点数：48点（入力）／48点（出力）
- 入力仕様 入力信号電流：0.9mA
- バス仕様：PCIローカルパス（Rev.2.1以上）、32ビット、33MHz、5V／3.3V 信号環境
- 製品サイズ：スーパーショートサイズ D119.91×H106.68mm ※基板部のみ
- 電源仕様（消費電力）：DC+5V（±5%）：全入力OFF時 0.45A（TYP）、全入力ON時：0.5A（TYP）
- 占有I/Oポート数：16ポート
- 重量：90g
- MTBF：640,770時間
共通事項
- 絶縁方式：非絶縁
- 入力仕様 入力形式：TTLシュミット入力
- 入力仕様 入力信号電圧：DC+5V（最大定格電圧：DC+5V）
- 入力仕様 入力応答時間：0.4μs（TYP）
- 出力仕様 出力形式：TTLレベル出力
- 出力仕様 推奨動作電圧：DC+5V（最大定格電圧：DC+5V）
- 出力仕様 最大出力電流：20mA
- 出力仕様 出力応答：0.5μs（TYP）
- 入出力抵抗：10kΩ プルアップ抵抗、10Ω保護抵抗付
- 配線距離：1.5m程度（配線環境による）
- 占有スロット数：1スロット
- 使用条件：周囲温度 0～50℃、湿度 20〜90%（非結露）
上記以外の仕様等につきましては、カタログを参照してください。
詳細情報
基本情報
48点TTLシュミット入力と48点TTLレベル出力を持つインタフェースモジュール。
【特長】
・入出力共通端子で、インターバルタイマ機能を搭載。
・本モジュールはPPI（8255）の全てのモードを使用可能。
・リセット信号の出力、外部リセット信号の入力をサポート。
【用途】
・タイマカウンタ機能によりインターバルタイマとして使用可能。
・タイマ出力は割り込み要求信号として使用可能。
