インタフェースモジュール DMA転送GPIB 1CH

インタフェースモジュール DMA転送GPIB 1CH
通常単価(税別)
38,300円特別価格
税込単価
42,130円特別価格
一部SALE 2026.03.31まで
通常出荷日：在庫品1日目当日出荷可能

DMA転送GPIB1CHタイプの拡張ボード。【特長】・1チャンネルIEEE488BUS（GP-IB／H...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品仕様

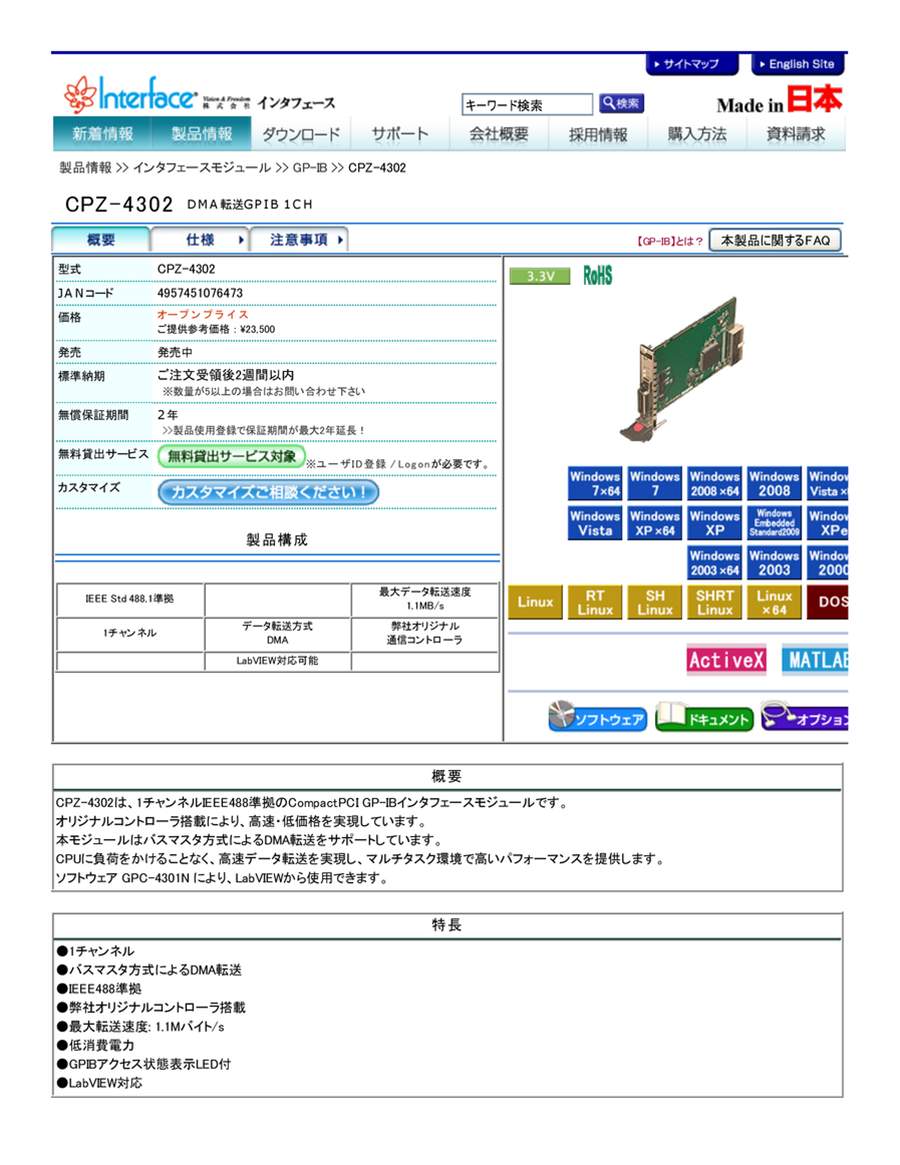

CPZ-4302の外観
  • インターフェース機能：IEEE Std.488.1サポート、（SH1、AH1、T5／TE5、L3、SR1、RL1、PP1／PP2、DC1、DT1、C1、C2、C3、C4、C5）、IEEE Std.488.2サポート
  • LED：3点（I/Oアクセス、GP-IBアクセス、汎用）
  • パス仕様：CompactPCI Specification PICMG 2.0 R2.1、R3.0 3.3V 信号環境
  • 製品サイズ：3Uサイズ CompactPCI D160×H100mm
  • 重量：180g
  • MTBF：860,437時間

製品仕様

LPC-432101の外観
  • インターフェース機能：IEEE Std.488.1サポート、（SH1、AH1、T5／TE5、L3／LE3、SR1、RL1、PP1／PP2、DC1、DT1、C1、C2、C3、C4、C5）
  • パス仕様：PCI ローカルパス（Rev2.1 以上）、32ビット、33MHz、5V／3.3V 信号環境
  • 製品サイズ：MD1：D119.91×H64.4mm ※基板部のみ
  • 重量：55g
  • MTBF：827,246時間

製品仕様

PCI-4301の外観
  • インターフェース機能：IEEE Std.488.1サポート、（SH1、AH1、T5／TE5、L3、SR1、RL1、PP1／PP2、DC1、DT1、C1、C2、C3、C4、C5）、IEEE Std.488.2サポート
  • LED：3点（I/Oアクセス、GP-IBアクセス、汎用）
  • パス仕様：PCI ローカルパス（Rev2.1 以上）、32ビット、33MHz、5V／3.3V 信号環境
  • 製品サイズ：スーパーショートサイズ D119.91×H106.68mm ※基板部のみ
  • 重量：95g
  • MTBF：1,162,061時間

製品仕様

PCI-4302の外観
  • インターフェース機能：IEEE Std.488.1サポート、（SH1、AH1、T5／TE5、L3／LE3、SR1、RL1、PP1／PP2、DC1、DT1、C1、C2、C3、C4、C5）、IEEE Std.488.2サポート
  • LED：3点（I/Oアクセス、GP-IBアクセス、汎用）
  • パス仕様：PCI ローカルパス（Rev2.1 以上）、32ビット、33MHz、5V／3.3V 信号環境
  • 製品サイズ：スーパーショートサイズ D119.91×H106.68mm ※基板部のみ
  • 重量：100g
  • MTBF：1,120,473時間

共通事項

  • チャンネル数：1チャンネル
  • 絶縁方式：非絶縁
  • インターフェース規格：IEEE-488（GP-IB／HP-IB）規格準拠
  • 通信方式：データ8ビットパラレル、3線ハンドシェーク方式
  • 最大通信速度：1.1MB/s（MAX）
  • 最大通信距離：ケーブル総和20m以下、機器間4m以下
  • 最大接続機器数：15台（MAX）
  • 割り込み機能：1点
  • 使用条件：周囲温度 0～50℃、湿度 20～90%（非結露）

上記以外の仕様等につきましては、カタログを参照してください。

型番リスト

表示件数
  • 1
    • 型番
    LPC-432101
    PCI-4301

    バス

    PCIブラケット

    寸法 長さ

    (mm)

    寸法 幅

    (mm)

    LED

    仕様

    		RoHS?最小発注数量
    PCI
    ロープロファイル
    119.9
    64.4
    -
    -
    10
    1個
    PCI
    標準
    119.9
    106.68
    3点(I/Oアクセス､GP-IBアクセス､汎用)
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    38,300円26,810円
    ( 29,491円 )
    在庫品1日目当日出荷可能
    38,300円
    ( 42,130円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    DMA転送GPIB1CHタイプの拡張ボード。
    【特長】
    ・1チャンネルIEEE488BUS（GP-IB／HP-IB）GP-IB製品。
    ・オリジナルコントローラ搭載により高速で、バスマスタ方式によるDMA転送をサポート。
    ・CPUに負荷をかけることなく、高速データ転送を実現し、マルチタスク環境で高いパフォーマンスを提供。
    ・専用コントローラの様々な制御機能によりIEEE488のトーカ、リスナ、コントローラ機能を実現可能。
    ・GP-IBで送受信するデータは、バスマスタDMA回路により、コンピュータのメモリに直接読み書きされる。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
