インタフェース

インタフェースモジュール デジタル入出力 DIO32点TTL

インタフェースモジュール デジタル入出力 DIO32点TTL
通常単価(税別)
28,200円～34,100円
税込単価
31,020円～37,510円

インターバルタイマ機能を搭載した拡張ボード。【特長】・32点TTLシュミットト...

詳細情報を確認する
  • 種類
    デジタル入出力
  • 出力点数 (チャネル)
    32
  • 絶縁方式
    非絶縁
  • 入力点数 (チャンネル)
    32
  • 入力応答時間 (μs (TYP))
    0.1
  • 入力電圧 (V)
    5
  • 入出力共用
    共用
  • 最大入力定格電圧 (V)
    5
  • 出力応答時間 (μs)
    0.5
  • 出力電圧 (V)
    5
  • 最大出力電流 (mA)
    40
  • 最大出力定格電圧 (V)
    5
  • 入力形式
    TTLシュミット入力
  • 出力形式
    TTLオープンコレクタ出力
未確定：候補が2型番あります。
    数量：

    商品情報

    製品仕様

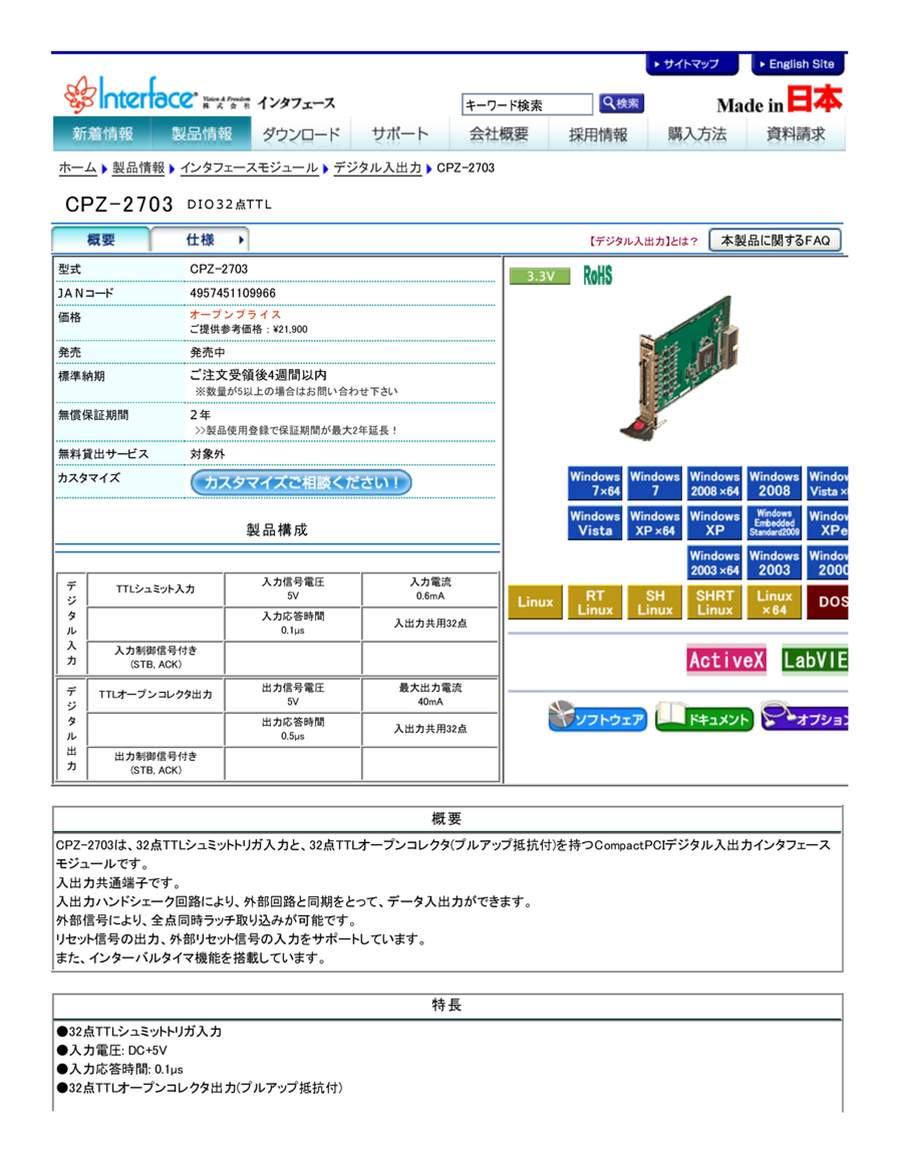

    CPZ-2703の外観
    • 入力仕様 入力信号電流：0.6mA
    • データ入力用制御信号：STB1：入力データラッチ信号（入力）1点、ACK1：入力データ取得通知信号（出力）1点
    • データ出力用制御信号：STB2：出力データ有効通知信号（出力）1点、ACK2：出力データ取得通知信号（入力）1点
    • パス仕様：CompactPCI Specification PICMG 2.0 R2.1、R3.0 3.3V 信号環境
    • 製品サイズ：3Uサイズ CompactPCI D160×H100mm ※基板部のみ
    • 重量：170g
    • MTBF：460,574時間

    製品仕様

    PCI-2703の外観
    • 入力仕様 入力信号電流：0.9mA
    • データ出力用制御信号：STB2：出力データ有効通知信号（出力）1点、ACK2：出力データ取得通知信号（入力）1点
    • パス仕様：PCI ローカルパス（REV.2.1 以上）、32ビット、33MHz、5V／3.3V 信号環境
    • 製品サイズ：スーパーショートサイズ D119.91×H106.68mm ※基板部のみ
    • 重量：85g
    • MTBF：654,518時間

    製品仕様

    PCI-2703Aの外観
    • 入力仕様 入力信号電流：0.9mA
    • パス仕様：PCI ローカルパス（REV.2.1 以上）、32ビット、33MHz、5V／3.3V 信号環境
    • 製品サイズ：スーパーショートサイズ D119.91×H106.68mm ※基板部のみ
    • 重量：80g
    • MTBF：634,541時間

    共通事項

    • 入出力点数：入出力共有32点
    • 絶縁方式：非絶縁
    • 入力仕様 入力形式：TTLシュミット入力
    • 入力仕様 入力信号電圧：DC+5V（最大定格電圧DC+5V）
    • 入力仕様 入力応答時間：0.1μs（TYP）
    • 出力仕様 出力形式：TTLオープンコレクタ出力
    • 出力仕様 推奨動作電圧：DC+5V（最大定格電圧DC+5V）
    • 出力仕様 最大出力電流：40mA
    • 出力仕様 出力応答時間：0.5μs（TYP）
    • 入出力抵抗：10kΩプルアップ抵抗、10Ω保護抵抗付
    • 配線距離：1.5m程度（配線環境による）

    上記以外の仕様等につきましては、カタログを参照してください。

    型番リスト

    表示件数
  • 1
    • 型番
    PCI-2703
    PCI-2703A

    バス

    PCIブラケット

    寸法 長さ

    (mm)

    寸法 幅

    (mm)

    仕様

    入力信号電流

    (mA)

    データ入力用制御信号

    データ出力用制御信号

    		RoHS?最小発注数量
    PCI
    標準
    119.91
    106.68
    -
    0.9
    -
    STB2 : 出力データ有効通知信号(出力) 1点・ACK2 : 出力データ取得応答信号(入力) 1点
    10
    1個
    PCI
    標準
    119.91
    106.68
    FC
    0.9
    -
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    34,100円
    ( 37,510円 )
    在庫品1日目当日出荷可能
    28,200円
    ( 31,020円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    インターバルタイマ機能を搭載した拡張ボード。
    【特長】
    ・32点TTLシュミットトリガ入力と、32点TTLオープンコレクタ出力（プルアップ抵抗付）を持つモジュール。
    ・入出力共通端子で、出力制御回路を内蔵。
    ・入出力ハンドシェーク回路により、外部回路と同期をとって、データ入出力が可能。
    ・外部信号により、全点同時ラッチ取り込みが可能。
    ・リセット信号の出力、外部リセット信号の入力をサポート。
    【用途】
    ・タイマカウンタを搭載しているので、インターバルタイマとして使用可能。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    インタフェースモジュール デジタル入出力 DIO32点TTLのレビュー
    5平均満足度：5.02件のレビュー
    PCと装置間で情報などのやり取りに使用
    5
    満足度：5.02019/11/26
    当社では、PCと装置間で設定値や個数情報を、DIO32点TTLボードを使ってやり取りするために使用しています。問題なく使...もっと読む
    0人が参考にしています。
    放射線装置とPC間のデータ入出力用拡張ボードとして
    5
    満足度：5.02018/10/19
    スクラップの鉄の中に放射物質が溶け込んでないか、または、トラックの放射線量を検知する装置から検知したデータをPCに入出力...もっと読む
    0人が参考にしています。
