インタフェースモジュール アナログ入出力 AD16ビットS16CH／DIOカウンタ複合

製品仕様

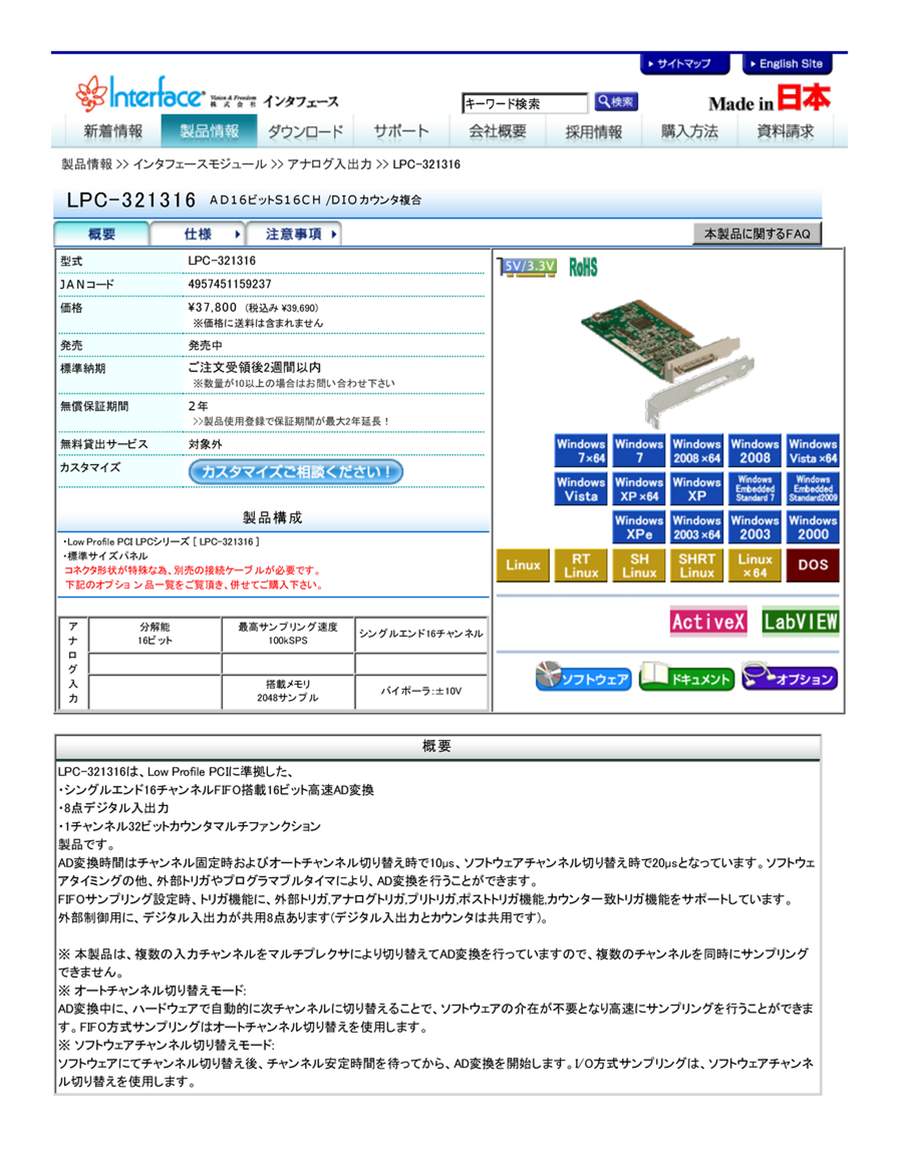

LPC-321316の外観

LPC-321416の外観

入力仕様

入力チャンネル数：シングルエンド入力 16チャンネル
入力分解能：16ビット
入力制御方式：マルチプレサク方式
入力アクセス方式：FIFO、I/O方式
入力レンジ：バイポーラ：±10V
入力インピーダンス : 10MΩ (TYP)
変換時間：10μs（チャンネル固定時：FIFO方式、I/O方式）、10µs（チャンネル切替時：FIFO方式）、20μs（チャンネル切替時：I/O方式）

• 速度タイプ：高速タイプ
• 相対精度：±6LSB（MAX）（25℃）
• 誤差：±0.2%（MAX）（0～50℃）: ±10V
• 外部制御入出力：サンプリング制御入力、外部割り込み、外部サンプリングクロック入力
• 割り込み機能

アナログ入力部：タイマ、AD変換終了、外部トリガ、サンプリング終了、サンプリング開始、サンプリング指定件数、オーバーフロー、外部割り込み、FIFO割り込み件数、アナログトリガ、フルスケール検出、サンプリングクロックエラー

• バス仕様：PCIローカルバス（Rev.2.1以上）、32ビット、33MHz、5V／3.3V信号環境
• 製品サイズ：MD1（D119.91×H64.4mm）※基板部のみ
• 占有メモリサイズ：64バイト+64バイト+32バイト
• 占有スロット数：1スロット
• 対応OS：Windows11、Windows10、Windows7×64、Windows7、Windows2008×64、Windows2008、Windows Vista×64、Windows Vista、Windows XP×64、Windows XP、Windows Embedded Standard7、Windows Embedded Standard2009、Windows XPe、Windows2003×64、Windows2003、Windows2000、Linux、RT Linux、SH Linux、SHRT Linux、DOS
• コネクタ仕様：CN1：68ピン 0.8mm ピッチコネクタ（メス）
• 使用条件：周囲温度／0～50℃、湿度／20～90%（非結露）
• 重量：55g

• 絶縁仕様：非絶縁
• 電源仕様（消費電力）：DC+3.3V（±0.3V）: 0.3A（TYP）
• MTBF：462,847時間

LPC-321416の仕様

• 絶縁仕様：バス絶縁
• 汎用入力：8点 CMOS型高耐圧接点入力（TTLレベル出力との接続可能、保護ダイオード付き、4.7kΩプルアップ抵抗付き）
• 汎用出力：8点 高電流オープンコレクタ（4.7kΩプルアップ抵抗付き）
• 電源仕様（消費電力）: DC+3.3V（±0.3V）: 0.2A（TYP）、DC+5V（±5%）: 0.25A（TYP）
• MTBF：315,944時間

注意・禁止事項

• 変換時間はハードウェアのみの時間です。ソウトウェアの処理時間を含めた変換時間は更に増えます。
• 本製品は、Windows NT 4.0／Me／98／95をサポートしていません。
• AD変換開始のタイミングによって、チャンネル切り替え干渉が発生する場合があります。
• カウンタ機能を使用する場合、デジタル入出力機能はIN1／OUT1～IN3／OUT3のみとなります。（IN4／OUT4～IN8／OUT8ピンは、カウンタ専用ピン（A、B、Z、L、EQ）となります。）
