8軸絶縁パルスモーションコントローラ(円弧,直線補間)
- 通常単価(税別)
- 162,800円
- 税込単価
- 179,080円
8軸絶縁パルスモーションコントローラ(円弧,直線補間)タイプ【特長】・PCIバ...
詳細情報を確認する- バス
- PCI
- PCIブラケット
- 標準
- 寸法 長さ (mm)
- 174.63
- 寸法 幅 (mm)
- 106.68
- 絶縁方式
- フォトカプラ絶縁
- 使用コントローラ
- PCL6045(日本パルスモータ製)(相当品)
- 制御方式
- パルス制御
- 動作指令
- 直線/円弧補間動作(連続動作,原点復帰,PTP動作)
- 基準動作クロック
- 19.6608MHz
- モータ制御部_制御軸数
- 8
- モータ制御部_指令速度
- 0.073pps～1Mpps
- モータ制御部_最大パルス数
- -134,217,728～+134,217,727
- モータ制御部_加減速設定
- 直線,S字(放物線)
- モータ制御部_出力形式
- 2パルス方式(CW/CCW),パルス方式/ディレクション方式(OUT/DIR)
- モータ制御部_出力仕様
- 高速フォトカプラ絶縁オープンコレクタ出力：DC+5V～DC+24V,40mA(MAX)

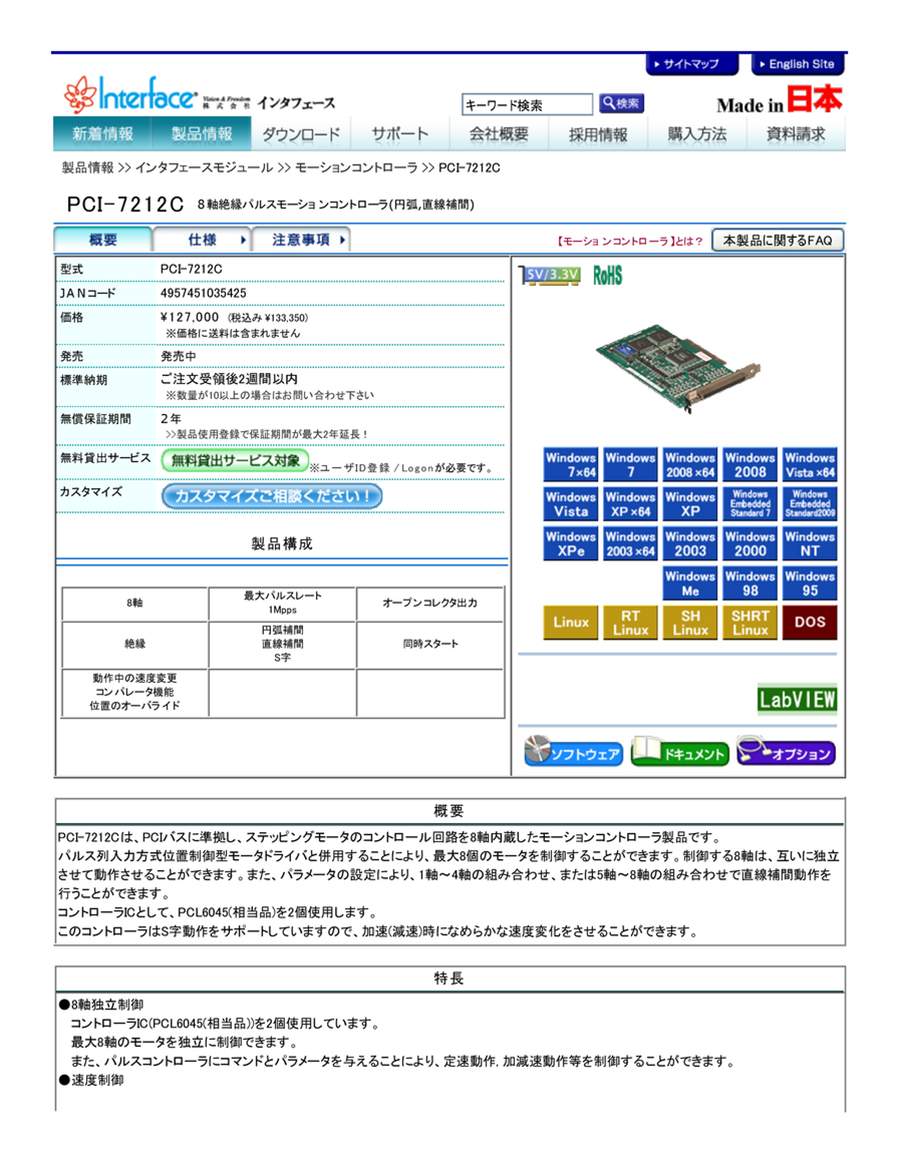

PCI-7212Cの仕様・寸法情報
詳細情報
基本情報
8軸絶縁パルスモーションコントローラ(円弧,直線補間)タイプ
【特長】
・PCIバスに準拠し、ステッピングモータのコントロール回路を8軸内蔵したモーションコントローラ製品です。パルス列入力方式位置制御型モータドライバと併用することにより、最大8個のモータを制御することができます。制御する8軸は、互いに独立
させて動作させることができます。また、パラメータの設定により、1軸～4軸の組み合わせ、または5軸～8軸の組み合わせで直線補間動作を行うことができます。コントローラICとして、PCL6045(相当品)を2個使用します。このコントローラはS字動作をサポートしていますので、加速(減速)時になめらかな速度変化をさせることができます。
