ＴＤＫラムダ

電源ライン用EMCフィルタ RSMNシリーズ

Name: 電源ライン用EMCフィルタ RSMNシリーズ
Brand: ＴＤＫラムダ
SKU: 222000428314
Rating: 4.5 (2 reviews)

カタログ |

数量スライド割引
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 3,980円～39,440円

税込単価: 4,378円～43,384円

多彩なバリエーションと機能性を重視した高減衰タイプの高電圧パルス対応ノイズフィ...

詳細情報を確認する

回路構成
単相
結線方法
端子台
その他規格
EN
定格電圧
AC/DC250V

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が13型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

この商品の特長

外観

回路図

電気的特性

品名	定格電圧（AC/DC）	定格電流（AC/DC）	耐電圧	絶縁抵抗	漏洩電流	使用温度範囲	ディレーティング開始温度	直流抵抗（mΩ）	減衰量保証帯域(MHz)		質量（g）
									コモンモード	ディファレンシャルモード
									25dB保証	25dB保証
RSMN-2003	250V	3A	AC.2500V 60s ［ラインアース間］	100MΩ min. ［DC.500V/ 1min］	1.0mA max. ［250V/60Hz］	-25～+85℃	55℃	350 max.	0.1～30	0.1～30	190
RSMN-2006		6A						140 max.	-	0.2～30	240
RSMN-2010		10A						60 max.	0.2～30	0.2～30	240
RSMN-2016		16A						35 max.	0.2～30	0.3～30	350
RSMN-2020		20A						22 max.	0.3～20	0.4～30	350
RSMN-2030		30A						12 max.	0.4～20	0.6～30	350
RSMN-2040		40A						10 max.	0.3～30	0.1～30	960
RSMN-2050		50A						8 max.	0.4～30	0.3～30	960

製品仕様

ディレーティングカーブ

RSMN - 2003、2006、2010、2016、2020、2030の外観図

RSMN - 2040、2050の外観図

品名	A	B	C	D	E	F	φG	推奨締め付けトルク
RSMN-2003	98	52	35	86	43	M4	4.5	1.27N・m
RSMN-2006
RSMN-2010
RSMN-2016	127	52	35	115	43	M4	4.5
RSMN-2020
RSMN-2030
RSMN-2040	272	100	60	254	82	M5	5.5	2.5N・m
RSMN-2050	272	100	60	254	82	M5	5.5	2.5N・m

単位 : mm

型番リスト

表示件数

型番

注文停止中

定格電流

(A)

取付方法

代表規格

寸法縦

(mm)

寸法横

(mm)

寸法奥行き

(mm)

RoHS?

最小発注数量

3	ネジ止め	UL / CSA	35	98	52	10	1個
3	DINレール/ネジ止め	UL / CSA	43.4	98	52	10	1個
6	ネジ止め	UL / CSA	35	98	52	10	1個
6	DINレール/ネジ止め	UL / CSA	43.4	98	52	10	1個
10	ネジ止め	UL / CSA	35	98	52	10	1個
10	DINレール/ネジ止め	UL / CSA	43.4	98	52	10	1個
16	ネジ止め	UL / CSA	35	127	52	10	1個
16	DINレール/ネジ止め	UL / CSA	43.4	127	52	10	1個
20	ネジ止め	UL / CSA	35	127	52	10	1個
20	DINレール/ネジ止め	UL / CSA	43.4	127	52	10	1個
30	ネジ止め	UL / CSA	35	127	52	10	1個
40	ネジ止め	-	60	272	100	10	1個
50	ネジ止め	-	60	272	100	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,090円 ( 4,499円 )	在庫品1日目当日出荷可能
6,550円 ( 7,205円 )	在庫品1日目当日出荷可能
3,980円 ( 4,378円 )	在庫品1日目当日出荷可能
4,390円 ( 4,829円 )	在庫品1日目当日出荷可能
4,480円 ( 4,928円 )	在庫品1日目当日出荷可能
4,190円 ( 4,609円 )	在庫品1日目当日出荷可能
5,580円 ( 6,138円 )	在庫品1日目当日出荷可能
8,120円 ( 8,932円 )	在庫品1日目当日出荷可能
7,410円 ( 8,151円 )	在庫品1日目当日出荷可能
8,770円 ( 9,647円 )	在庫品1日目当日出荷可能
10,500円 ( 11,550円 )	在庫品1日目当日出荷可能
26,660円 ( 29,326円 )	在庫品1日目当日出荷可能
39,440円 ( 43,384円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

多彩なバリエーションと機能性を重視した高減衰タイプの高電圧パルス対応ノイズフィルタ。
【特長】
・RSHNシリーズのコモンモードコイル磁芯にアモルファスコアを採用。
・機器の誤動作防止かつ電流飽和に強い。EMCフィルタ。
・セルフアップねじ、開閉式カバーにより配線作業性が向上。
・オプションとして低漏洩電流特性タイプ、DINレール取付対応タイプをラインアップ。
【用途】
・データ通信、医療機器、計測機器、FA機器、半導体、LED関連、エネルギー関連に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

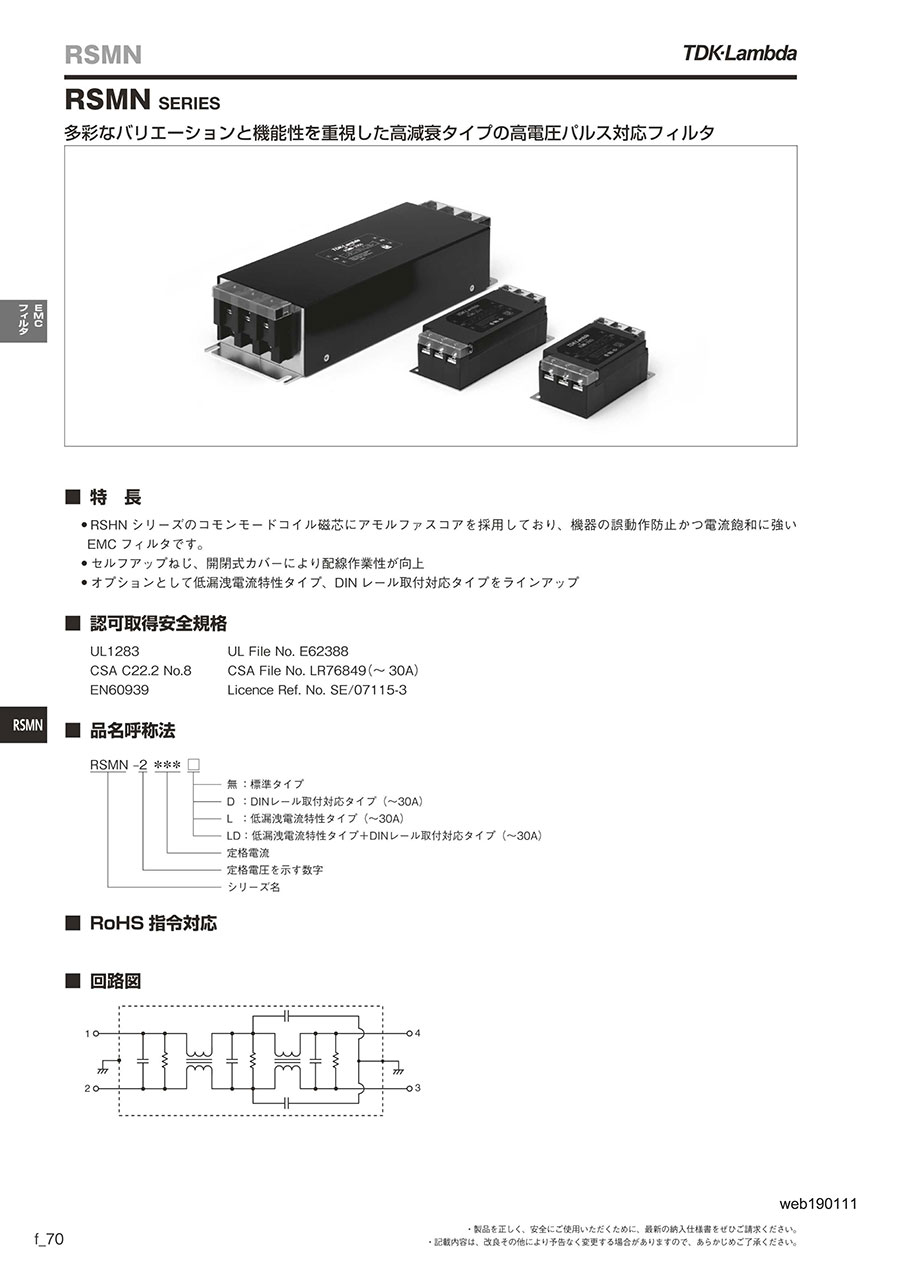

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
