電源ライン用EMCフィルタ RSHNシリーズ

Name: 電源ライン用EMCフィルタ RSHNシリーズ
Brand: ＴＤＫラムダ
SKU: 222000428303
Rating: 4 (2 reviews)

カタログ |

数量スライド割引

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

多彩なバリエーションと機能性を重視した高減衰タイプ単相ノイズフィルタ。【特長...

詳細情報を確認する

回路構成
単相
結線方法
端子台
その他規格
EN
定格電圧
AC/DC250V

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

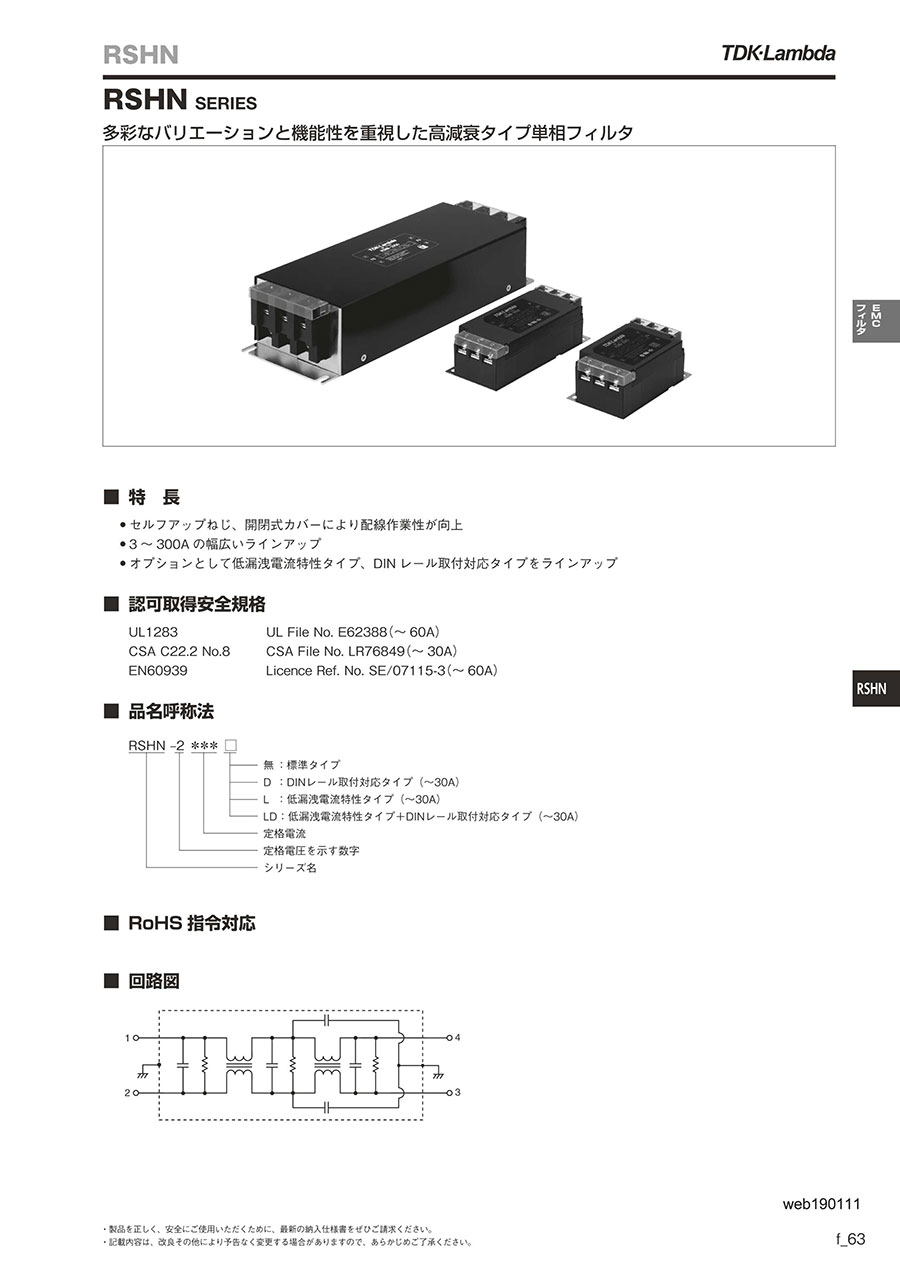

RSHNシリーズの特長

外観

回路図

電気的特性

品名	定格電圧 (AC/DC)	定格電流 (AC/DC)	耐電圧	絶縁抵抗	漏洩電流	使用温度範囲	ディレーティング開始温度	直流抵抗 (mΩ)	減衰量保証帯域(MHz)			質量 (kg)
									コモンモード		ディファレンシャルモード
									25dB保証	10dB保証	25dB保証
RSHN-2003	250V	3A	AC.2500V 60s [ラインアース間]	100MΩ min. [DC.500V/1min]	1.0mA max. [250V/60Hz]	-25～+85℃	55℃	350max.	0.1～10	-	0.2～30	0.19
RSHN-2006		6A						140max.	0.1～10	-	0.2～30	0.24
RSHN-2010		10A						60max.	0.1～30	-	0.3～30	0.24
RSHN-2016		16A						35max.	0.2～30	-	0.3～30	0.35
RSHN-2020		20A						22max.	0.2～30	-	0.4～30	0.35
RSHN-2030		30A						12max.	0.3～30	-	0.6～30	0.35
RSHN-2040		40A						10max.	0.2～30	-	0.1～30	1.50
RSHN-2050		50A						8max.	0.3～30	-	0.2～30	1.40
RSHN-2060		60A						6max.	0.3～30	-	0.3～30	1.40

製品仕様

ディレーティングカーブ

RSHN - 2003、2006、2010、2016、2020、2030の外形図

RSHN - 2040、2050、2060の外形図

品名	A	B	C	D	E	F	φG	推奨締め付けトルク
RSHN-2003	98	52	35	86	43	M4	4.5	1.27N・m
RSHN-2006
RSHN-2010
RSHN-2016	127	52	35	115	43	M4
RSHN-2020
RSHN-2030
RSHN-2040	272	100	60	254	82	M5	5.5	2.5N・m
RSHN-2050
RSHN-2060

型番リスト

表示件数

型番

定格電流

(A)

取付方法

代表規格

寸法縦

(mm)

寸法横

(mm)

寸法奥行き

(mm)

特性タイプ

RoHS?

最小発注数量

3	ネジ止め	UL / CSA	35	98	52	標準タイプ	10	1個
3	DINレール/ネジ止め	UL / CSA	43.4	98	52	DINレール取付対応タイプ	10	1個
6	ネジ止め	UL / CSA	35	98	52	標準タイプ	10	1個
6	DINレール/ネジ止め	UL / CSA	43.4	98	52	DINレール取付対応タイプ	10	1個
10	ネジ止め	UL / CSA	35	98	52	標準タイプ	10	1個
10	DINレール/ネジ止め	UL / CSA	43.4	98	52	DINレール取付対応タイプ	10	1個
10	ネジ止め	UL / CSA	35	98	52	低漏洩電流特性タイプ	10	1個
16	ネジ止め	UL / CSA	35	127	52	標準タイプ	10	1個
16	DINレール/ネジ止め	UL / CSA	43.4	127	52	DINレール取付対応タイプ	10	1個
20	ネジ止め	UL / CSA	35	127	52	標準タイプ	10	1個
20	DINレール/ネジ止め	UL / CSA	43.4	127	52	DINレール取付対応タイプ	10	1個
30	ネジ止め	UL / CSA	35	127	52	標準タイプ	10	1個
40	ネジ止め	UL	60	272	100	標準タイプ	10	1個
50	ネジ止め	UL	60	272	100	標準タイプ	10	1個
60	ネジ止め	UL	60	272	100	標準タイプ	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

詳細情報

基本情報

基本情報

多彩なバリエーションと機能性を重視した高減衰タイプ単相ノイズフィルタ。
【特長】
・セルフアップねじ、開閉式カバーにより配線作業性が向上。
・3～300Aの幅広いラインアップ。
・オプションとして低漏洩電流特性タイプ、DINレール取付対応タイプをラインアップ。
【用途】
・データ通信、医療機器、計測機器、FA機器、半導体、LED関連、エネルギー関連に最適。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
