RSANシリーズの特長

外観

回路図

電気的特性

品名	定格電圧 (AC/DC)	定格電流 (AC/DC)	耐電圧	絶縁抵抗	漏洩電流	使用温度範囲	ディレーティング開始温度	直流抵抗 (mΩ)	減衰量保証帯域(MHz)		質量 (g)
									コモンモード	ディファレンシャルモード
									25dB保証	25dB保証
RSAN-2003	250V	3A	AC.2500V 60s [ラインアース間]	100MΩ min. [DC.500V/ 1min]	1.0mA max. [250V/60Hz]	-25～+85℃	55℃	250 max.	0.1～10	0.1～30	170
RSAN-2006		6A						110 max.	0.1～10	0.1～30	230
RSAN-2010		10A						40 max.	0.3～10	0.2～30	230
RSAN-2016		16A						20 max.	0.8～10	0.3～30	230
RSAN-2020		20A						10 max.	1～10	0.3～30	230
RSAN-2030		30A						6 max.	2～10	0.4～30	230
RSAN-2040		40A						6 max.	0.8～10	0.1～30	870
RSAN-2050		50A						4 max.	1～10	0.1～30	870
RSAN-2060		60A						3 max.	2～10	0.2～30	870

製品仕様

ディレーティングカーブ

RSAN - 2003、2006、2010、2016、2020、2030の外観図

RSAN - 2040、2050、2060の外観図

型番リスト

表示件数

型番

注文停止中

定格電流

(A)

取付方法

寸法縦

(mm)

寸法横

(mm)

寸法奥行き

(mm)

特性タイプ

RoHS?

最小発注数量

3	ネジ止め	35	87	52	標準タイプ	10	1個
3	DINレール/ネジ止め	43.4	87	52	DINレール取り付け対応タイプ	10	1個
6	ネジ止め	35	87	52	標準タイプ	10	1個
6	DINレール/ネジ止め	43.4	87	52	DINレール取り付け対応タイプ	10	1個
6	ネジ止め	35	87	52	低漏洩電流特性タイプ	10	1個
6	DINレール/ネジ止め	43.4	87	52	低漏洩電流特性タイプ+DINレール取り付け対応タイプ	-	1個
10	ネジ止め	35	87	52	標準タイプ	10	1個
10	DINレール/ネジ止め	43.4	87	52	DINレール取り付け対応タイプ	10	1個
10	DINレール/ネジ止め	43.4	87	52	低漏洩電流特性タイプ+DINレール取り付け対応タイプ	-	1個
16	ネジ止め	35	87	52	標準タイプ	10	1個
16	DINレール/ネジ止め	43.4	87	52	DINレール取り付け対応タイプ	10	1個
20	ネジ止め	35	87	52	標準タイプ	10	1個
20	DINレール/ネジ止め	43.4	87	52	DINレール取り付け対応タイプ	10	1個
30	ネジ止め	35	87	52	標準タイプ	10	1個
30	DINレール/ネジ止め	43.4	87	52	DINレール取り付け対応タイプ	10	1個
40	ネジ止め	54	170	90	標準タイプ	10	1個
50	ネジ止め	54	170	90	標準タイプ	10	1個
60	ネジ止め	54	170	90	標準タイプ	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,990円 ( 3,289円 )	在庫品1日目当日出荷可能
3,390円 ( 3,729円 )	在庫品1日目当日出荷可能
2,990円 ( 3,289円 )	在庫品1日目当日出荷可能
4,690円 ( 5,159円 )	在庫品1日目当日出荷可能
3,290円 ( 3,619円 )	在庫品1日目当日出荷可能
3,590円 ( 3,949円 )	在庫品1日目当日出荷可能
2,990円 ( 3,289円 )	在庫品1日目当日出荷可能
4,290円 ( 4,719円 )	在庫品1日目当日出荷可能
3,990円 ( 4,389円 )	在庫品1日目当日出荷可能
3,490円 ( 3,839円 )	在庫品1日目当日出荷可能
5,590円 ( 6,149円 )	在庫品1日目当日出荷可能
3,690円 ( 4,059円 )	在庫品1日目当日出荷可能
4,990円 ( 5,489円 )	在庫品1日目当日出荷可能
5,650円 ( 6,215円 )	在庫品1日目当日出荷可能
4,990円 ( 5,489円 )	在庫品1日目当日出荷可能
9,890円7,912円 ( 8,703円 )	在庫品1日目当日出荷可能
16,970円 ( 18,667円 )	在庫品1日目当日出荷可能
22,970円13,701円 ( 15,071円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

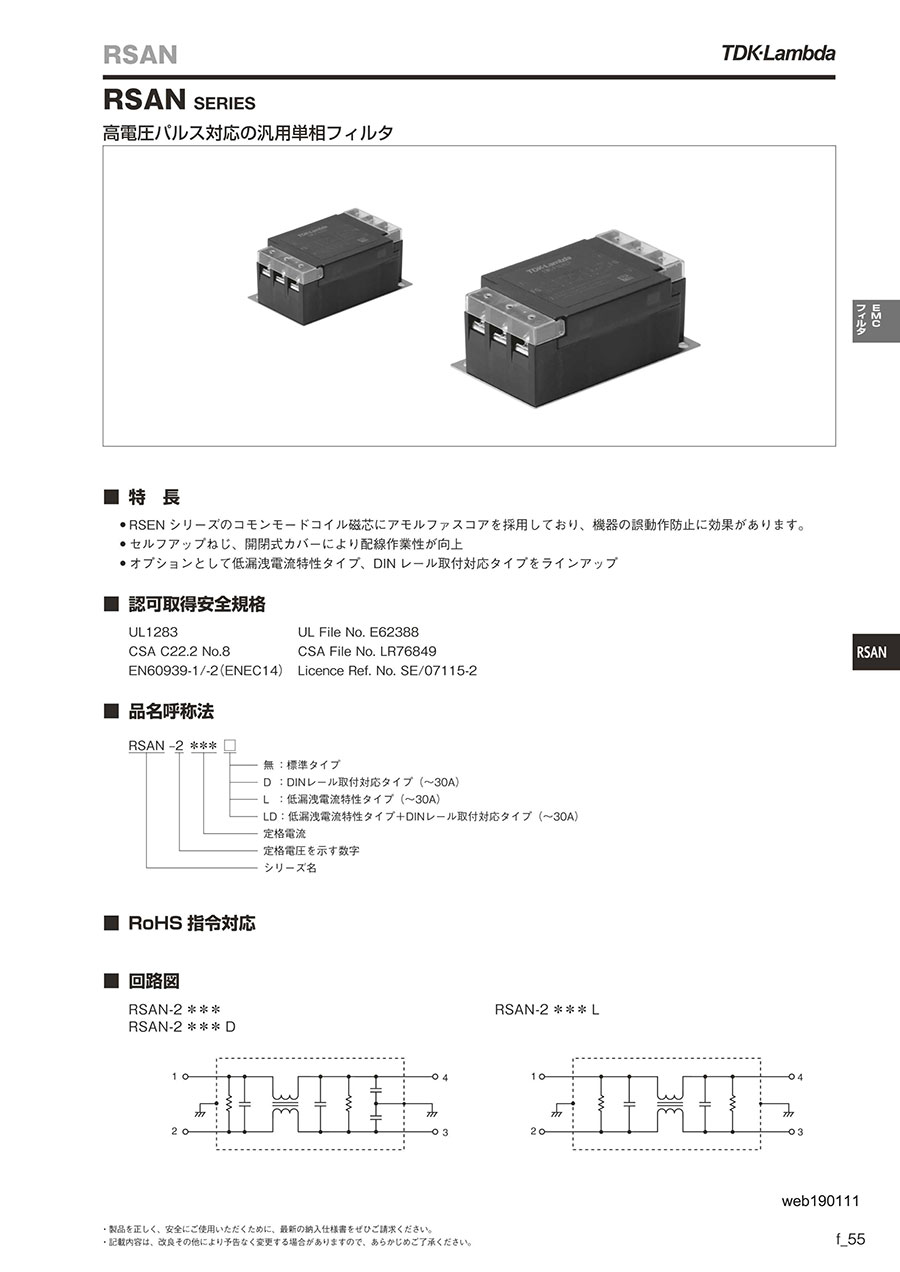

高電圧パルス対応の汎用単相ノイズフィルタ。
【特長】
・RSENシリーズのコモンモードコイル磁芯にアモルファスコアを採用し、機器の誤動作防止に効果がある。
・セルフアップねじ、開閉式カバーにより配線作業性が向上。
・オプションとして低漏洩電流特性タイプ、DINレール取り付け対応タイプをラインアップ。
【用途】
・データ通信、医療機器、計測機器、FA機器、半導体、LED関連、エネルギー関連に最適。
