小型電子機器用丸形コネクタ SR30シリーズ
- 通常単価(税別)
- 35円～1,378円特別価格
- 税込単価
- 39円～1,516円特別価格
最大外径15mmの小型軽量な丸型コネクタ。【特長】・製品の最大外径がφ15と小型で、無線機などの小型電...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
小型電子機器用丸形コネクタ
SR30 シリーズ一覧
超小型丸形コネクタ SR30シリーズの仕様について
バリエーション
| 項目 | |
|---|---|
| 極数 | 4芯、6芯、7芯 |
| コネクタ種別 | プラグ、ジャック：ストレート レセプタクル：ストレート |
| 結線タイプ | プラグ、ジャック：はんだ付け レセプタクル：はんだ付け |
| レセプタクル取付方式 | パネル裏面ナット締め、パネル前面ナット締め（6芯のみ） |
製品規格
| 定格 | 定格電流 | 1A | 使用温度範囲 | -10～60℃ |
|---|---|---|---|---|
| 定格電圧 | AC100V、DC140V | 保存温度範囲 | -10～60℃ |
| 項目 | 規格 | 条件 |
|---|---|---|
| 1.接触抵抗 | 10mΩ以下 | DC1Aで測定 |
| 2.絶縁抵抗 | 200MΩ以上 | DC100Vで測定 |
| 3.耐電圧 | せん絡・絶縁破壊のないこと | AC300Vを1分間 |
| 4.耐振性 | 10μs以上の電気的瞬断がないこと | 10～55Hz/サイクル、振幅0.75mm、3方向、各2時間試験する。 |
| 5.衝撃 | 10μs以上の電気的瞬断がないこと | 加速度490m/s2、持続時間11ms 3方向、各3回試験する。 |
| 6.繰り返し動作 | 接触抵抗 15mΩ以下 | 1000回 |
| 7.温度サイクル | 絶縁抵抗 200MΩ以上 | -30℃:30分⇒常温:10～15分⇒85℃:30分⇒常温: 10～15分、 計5サイクル放置する。 |
| 8.耐湿性 | 絶縁抵抗:10MΩ以上（高湿時） 100MΩ以上（乾燥時） | 温度40℃､ 湿度90～95%､ 96時間放置する。 |
材質・処理
| 項目 | 材質 | 処理 | 備考 | |
|---|---|---|---|---|
| プラグジャック | 絶縁物 | ポリアセタール樹脂 | - | - |
| 端子 | 黄銅またはりん青銅 | 金めっき | - | |
| 外装 | 黄銅または亜鉛ダイカスト | ニッケルめっきまたはクロムめっき | - | |
| フード | クロロプレンゴム | - | - | |
| クランプ | 黄銅 | - | - | |
| ビス | 鋼 | ニッケルめっき | - | |
| レセプタクル | 絶縁物 | ポリアセタール樹脂 | - | - |
| 端子 | りん青銅 | 金めっき | - | |
| 外装 | 黄銅 | クロムめっき | - | |
| パッキン | ポリアミド樹脂 | - | - | |
| ナット | 鋼 | ニッケルめっき | - | |
この商品の外形図と寸法について

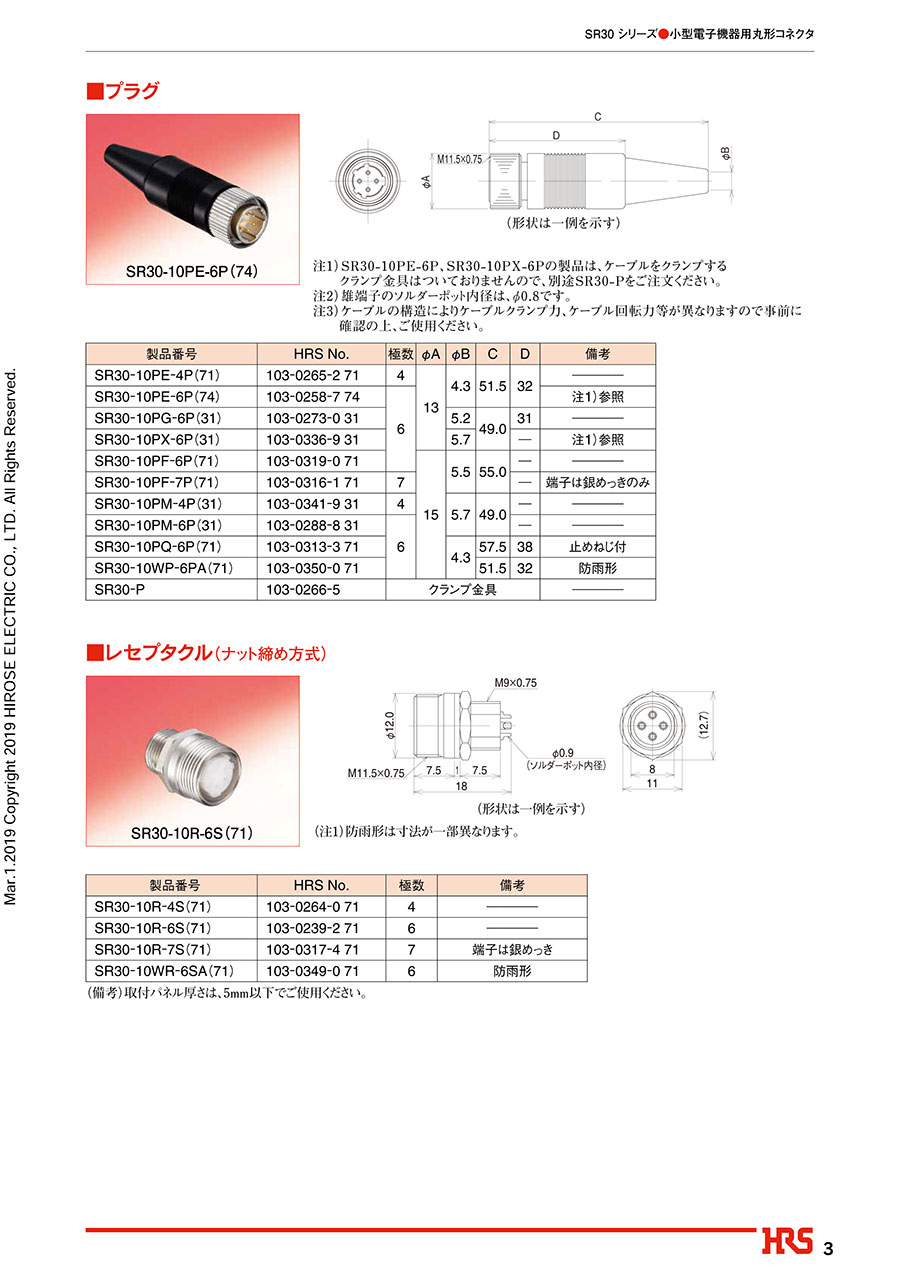

プラグ：SR30-10PE-6P（74）
寸法図（形状は一例を示す）
（注1）SR30-10PE-6P、SR30-10PX-6Pの製品は、ケーブルをクランプするクランプ金具はついておりませんので、別途SR30-Pをご注文ください。
（注2）雄端子のソルダーポット内径は、φ0.8（直径0.8mm）です。
（注3）ケーブルの構造によりケーブルクランプ力、ケーブル回転力等が異なりますので事前に 確認の上、ご使用ください。
レセプタクル（ナット締め方式）：SR30-10R-6S（71）
寸法図（形状は一例を示す）
（注1）防雨形は寸法が一部異なります。
レセプタクル（パネル表面からのナット締め方式）：SR30-10RD-6S（71）
寸法図（形状は一例を示す）
ジャック：SR30-10JE-6S（72）
寸法図（形状は一例を示す）
（注1）SR30-10JE-6Sの製品は、ケーブルをクランプするクランプ金具はついておりませんので、別途SR30-Pをご注文ください。
（注2）雌端子のソルダーポット内径はφ0.9（直径0.9mm）です。
（注3）ケーブルの構造によりケーブルクランプ力、ケーブル回転力等が異なりますので、事前に確認の上 ご使用願います。
レセプタクルディップポスト配列寸法
- 1.図はレセプタクルの嵌合面側から見た状態です。
- 2.ディップポスト配列寸法の加工公差は、±0.05を推奨します。
参考結線作業要領（プラグ及びジャック側）
参考結線作業要領（プラグ及びジャック側）
1. ケーブルは仕上り外径φ4.2～4.8（直径4.2～4.8mm）で導体公称断面積0.3mm2のものを使用。
2. ケーブルに、フード、締付金具の順に通し、端末は図の如く寸法程度で切断。
3. ブロックを結線用治具に挿入し、半田結線を行なう。
4. ケーブルにクランプ金具（SR30-P）を圧着工具（SR30-10PE-T）にて数回かしめ外径がφ5.2（直径5.2mm）程度になる様にする。
5. 結線後ブロック（Pシェル・Jシェル）のネジ部に、締付金具を約2N・m（20kg・cm）位の単能型トルクレンチにて締込む。
尚、ジャック側の締付けの際は、必ず、Jシェルのスパナ掛け部を固定して行ってください。
6. クランプ金具の2カ所のボスの一方へ、イモビスの先端が落ち込むよう0.1N・m（1kg・cm）位にてネジ込み、クランプ金具を固定する。
7. フードを締付金具の上にかぶせ作業が完了となる。
（尚、ネジ部にはゆるみ止めのため、ロックペイント等を塗布してください。）
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,148円1,033円 ( 1,136円 ) | 在庫品1日目当日出荷可能 |
880円 ( 968円 ) | 在庫品1日目当日出荷可能 |
1,378円1,033円 ( 1,136円 ) | 在庫品1日目当日出荷可能 |
35円 ( 39円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
最大外径15mmの小型軽量な丸型コネクタ。
【特長】
・製品の最大外径がφ15と小型で、無線機などの小型電子機器に最適です。
・金属製の外装になっていますので、小型でありながら堅牢です。
・ケーブルの出し口にはブッシングを設けているので、ケーブルが屈曲される使用にも合うデザインとなっています。
