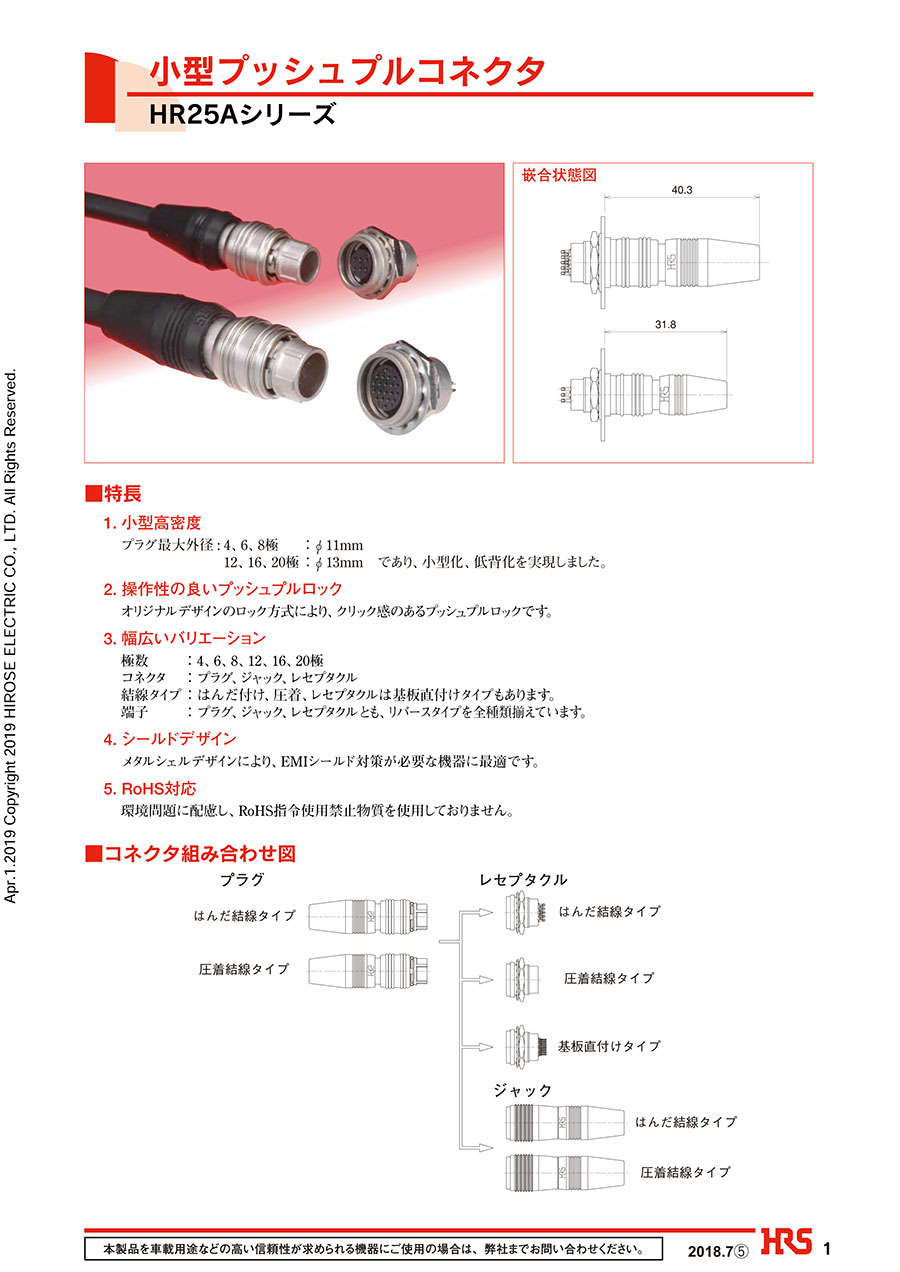

小型プッシュプルコネクタ HR25A シリーズ

小型化、低背化を実現、豊富なバリエーションを揃えた高性能丸型コネクタ

超小型丸形コネクタ HR25シリーズの主な特長について

この商品の製品規格について

定格	定格電流	1A	使用温度範囲	−25～85℃
	定格電圧	AC30V、DC42V	保存温度範囲	−10～60℃

項目	規格	条件
1.接触抵抗	30mΩ以下	DC1Aで測定
2.絶縁抵抗	1000MΩ以上	DC100Vで測定
3.耐電圧	せん絡・絶縁破壊のないこと	AC100Vを1分間
4.耐振性	10μs以上の電気的瞬断がないこと	10～55Hz/サイクル、振幅0.75mm、 3方向、各2時間試験する。
5.衝撃	11μs以上の電気的瞬断がないこと	加速度490m/s2、持続時間11ms 3方向、各3回試験する。
6.繰り返し動作	接触抵抗50mΩ以下	1000回
7.温度サイクル	絶縁抵抗1000MΩ以上	−55℃：30分⇒常温：10～15分⇒85℃：30分 ⇒常温：10～15分、計5サイクル放置する。
8.耐湿性	絶縁抵抗5MΩ以上(高湿時) 　　　　 50MΩ以上(乾燥時)	温度40℃、湿度90～95%、96時間放置する。

この商品の材質・処理について

項目		材質	処理	備考
プラグ ジャック	外装シェル	亜鉛合金	ニッケルめっき	ー
	絶縁物	PPS樹脂	ー	UL94V-0
	パッキン、ブッシング	エチレンプロピレンゴム	ー	ー
	端子	りん青銅	金めっき	ー
レセプタクル	外装シェル	亜鉛合金	ニッケルめっき	ー
	絶縁物	PPS樹脂	ー	UL94V-0
	端子	りん青銅	金めっき	ー
	パッキン	エチレンプロピレンゴム	ー	ー

この商品の結線作業要領（プラグ側）

シェルサイズ	はんだタイプA寸法	圧着タイプA寸法	スパナ間隔	締め付けトルク
7	10mm	ー	8mm	1N・m
9	19mm	15mm	10mm	1N・m

結線作業要領（プラグ側）表-1

○作業手順

1. ケーブルは、各サイズに適合した仕上がり外径にて導体公称断面積が0.08平方mm²（AWG#28）以下の電線を使用してください。
2. ケーブルには、予めコードブッシング、プラグ本体の順で通し、上図の寸法で端末を切断する。
3. Pシェルユニットは、結線治具に取り付けはんだ結線を行う。
4. クランプ金具は、ケーブル圧着工具（HR10A-TC-02）を用いてケーブルにカシメ固定する。
5. 結線後、Pシェルユニットのねじ部にプラグ本体を指定のトルク（上表1参照）で締め込む。
6. 止めビスは、クランプ金具の2か所のボス（凹部）の一方へ止めビスの先端が落ち込むように締め付ける。尚、止めビスの締め付けトルクは、0.3～0.4N・m。
7. コードブッシングをプラグ本体に被せて作業が完了する。尚、Pシェルユニットの緩み防止用としてPシェルユニットのねじ部にペイントロック（例:ヘンケルジャパン製ロックタイト263）の塗布を推奨。

この商品のパネル取付孔寸法図

この商品のレセプタクルディップポスト配列寸法

備考

1. 1.上図はソケットインサートの嵌合側（ピンインサートの結線側）から見た場合を表す。
2. 2.上図の▽印は、嵌合ガイドキー位置を表す。
3. 3.指示なき寸法の公差は、±0.05を推奨。

この商品の端子配列及び主な性能

備考　

1. 1.上図はソケットインサートの嵌合側（ピンインサートの結線側）から見た場合を表す。
2. 2.上図の▽印は嵌合ガイドキー位置を表す。
3. 3.耐電圧は試験電圧値で示してあり、常用の場合の使用電圧は、AC30V、DC42V以下でご使用ください。
4. 4.圧着タイプの電流容量は、AWG#30電線使用時の値。
5. 5.絶縁抵抗はDC100Vで測定した時の値。

コネクタ使用上の注意

1. 1.コネクタを抜き差しする時は、必ず回路の電源を切ってください。
2. 2.回路の電源側には、必ず雌端子を有するコネクタを使用してください。
3. 3.コネクタは、必ずロック機構を働かせてご使用ください。
4. 4.プラグ、ジャックにおいては、ケーブルの構造によりケーブルのクランプ力、ケーブル回転力等が異なりますので事前に確認の上、ご使用ください。
