耐腐食性 防水丸形コネクタ JR-Wシリーズ

シェルサイズ、芯数とも豊富なバリエーションの丸形コネクタ

工作機械、通信機器等のインターフェイスに利用できる

耐腐食性 防水丸形コネクタ JR-Wシリーズの主な特長について

主な仕様

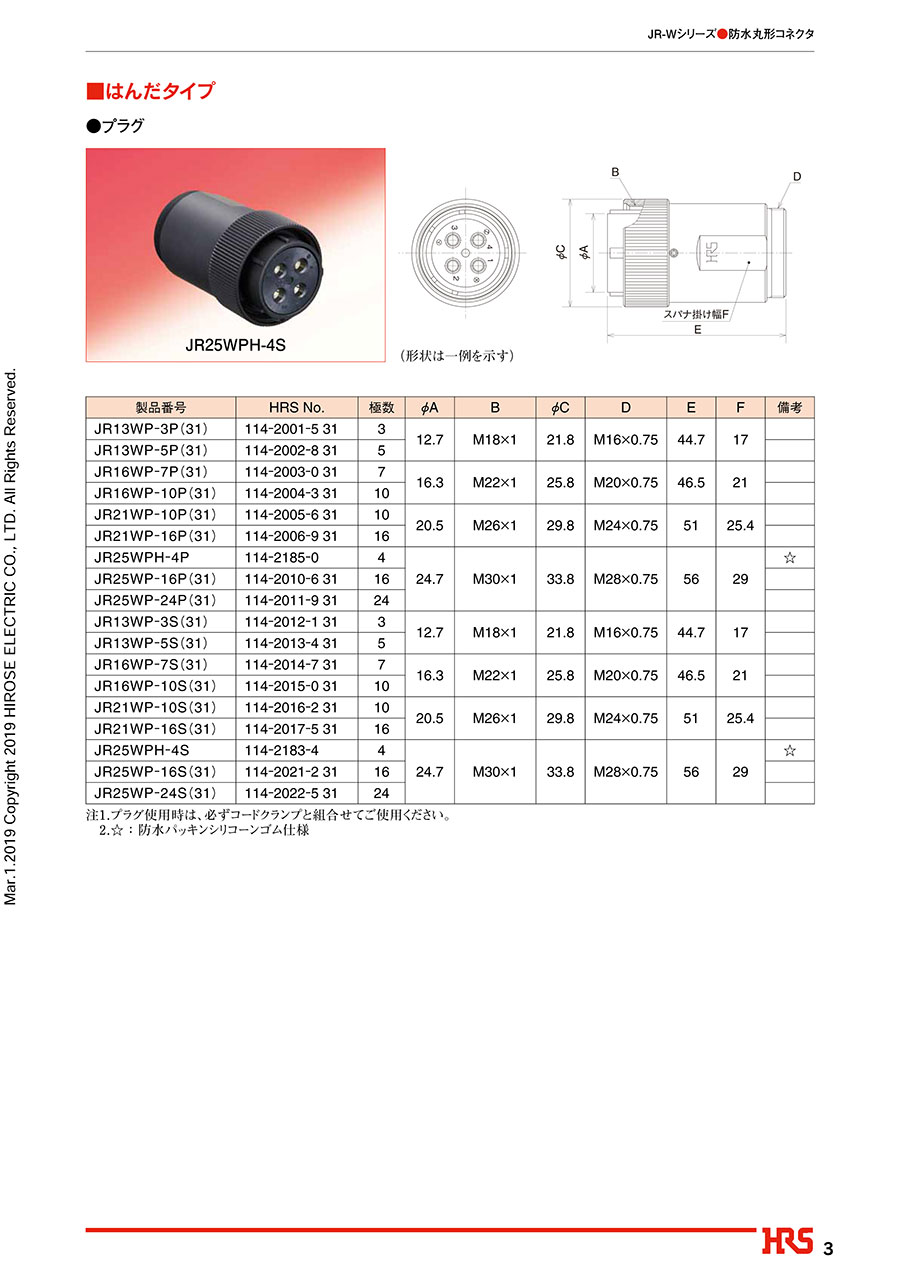

製品規格（1）

製品規格（2）

材質・処理

この商品の結線作業要領（プラグ側）

結線作業要領（プラグ側）概略図

作業手順

1.コネクタの分解
（1）プラグは、止ビスをゆるめた後、Pシェルユニットに適合したレセプタクルを嵌合させた状態（カップリングをしめる）でコード管を外す。
（2）締め付け金具よりコード締め付けビス２本を外す。（注1）
2.結線
2-1はんだ付けタイプの場合
（1）ケーブルは、各コードクランプに適合したケーブルシース外径のものを使用し、導体はソルダーポット内に異状なく納まり、はんだ付けが可能なものをご使用ください。
（2）ケーブルは、表-1に示す寸法で端末処理を行った後、ケーブルに締付金具、ワッシャー、ガスケット、コード管、カップリングの順で上図に示す向きで通す。
（3）Pシェルユニットの端子にはんだ結線を行う。尚、結線部には、はんだのヒゲや結露等により絶縁性能を低下させる恐れがあるため熱収縮チューブ等の使用を推奨します。又、結線後、C部寸法を満足するよう調整お願いします（注2）
2-2圧着タイプの場合
（1）ケーブルは、各コードクランプに適合したケーブルシール外径のものを使用し、圧着端子に適合した導体および被覆外径のものをご使用ください。
（2）ケーブルは、表-2に示す寸法で端末処理を行った後、ケーブルに締付金具、ワッシャー、ガスケット、コード管、カップリングの順で上図に示す向きで通してください。
（3）導体部に適合圧着端子を圧着後、Pシェルユニットの端子穴に圧着端子を挿入する。尚、挿入後、C部寸法を満足するよう調整お願いします（注2）
3.コネクタの組立
（1）結線されたPシェルユニットは、バイス等で固定したレセプタクルと嵌合させ、カップリング、コード管を組み込む。尚、コード管は表-3に示すトルクで締めこんでください。
（2）次にガスケット、ワッシャー、締付金具を組み込む。尚、締付金具はケーブルが回転しないようにケーブルを抑えながら表-3に示すトルクで締めこんでください。
（3）止ビスは、0.2～0.25Nmのトルクで締めこむ。
（4）コード締付ビス（2箇所）は0.65～0.7N・mのトルクで締めこむ。（注1）（注3）

注1.コードクランプが簡略タイプの場合は不要です。
注2.組立が完了するまで本寸法は維持してください。
注3.ケーブルの構造・仕様により、ケーブルクランプ力、回転力、防水性能等が異なります。締付後確認の上、ご使用ください。

この商品の端子配列及び主な性能

1. 1.図は雄端子を有するコネクタを嵌合面から見た状態を示します。
2. 2.耐電圧は試験電圧値で示してあります。

シェルサイズ13、16

シェルサイズ21

シェルサイズ25

この商品の使用上の注意

1. 1.コネクタを抜き差しする際は、必ず回路の電源を切ってから行ってください。
2. 2.回路の電源側には、必ず雌端子を有するコネクタを使用してください。
3. 3.コネクタは、必ずネジロック機能を働かせ（最後まで締め切った状態）で使用してください。
4. 4.コネクタは、防水タイプの組み合わせで使用してください。
