多極角形コネクタ（サミコン） 1600シリーズ【1～100個入り】

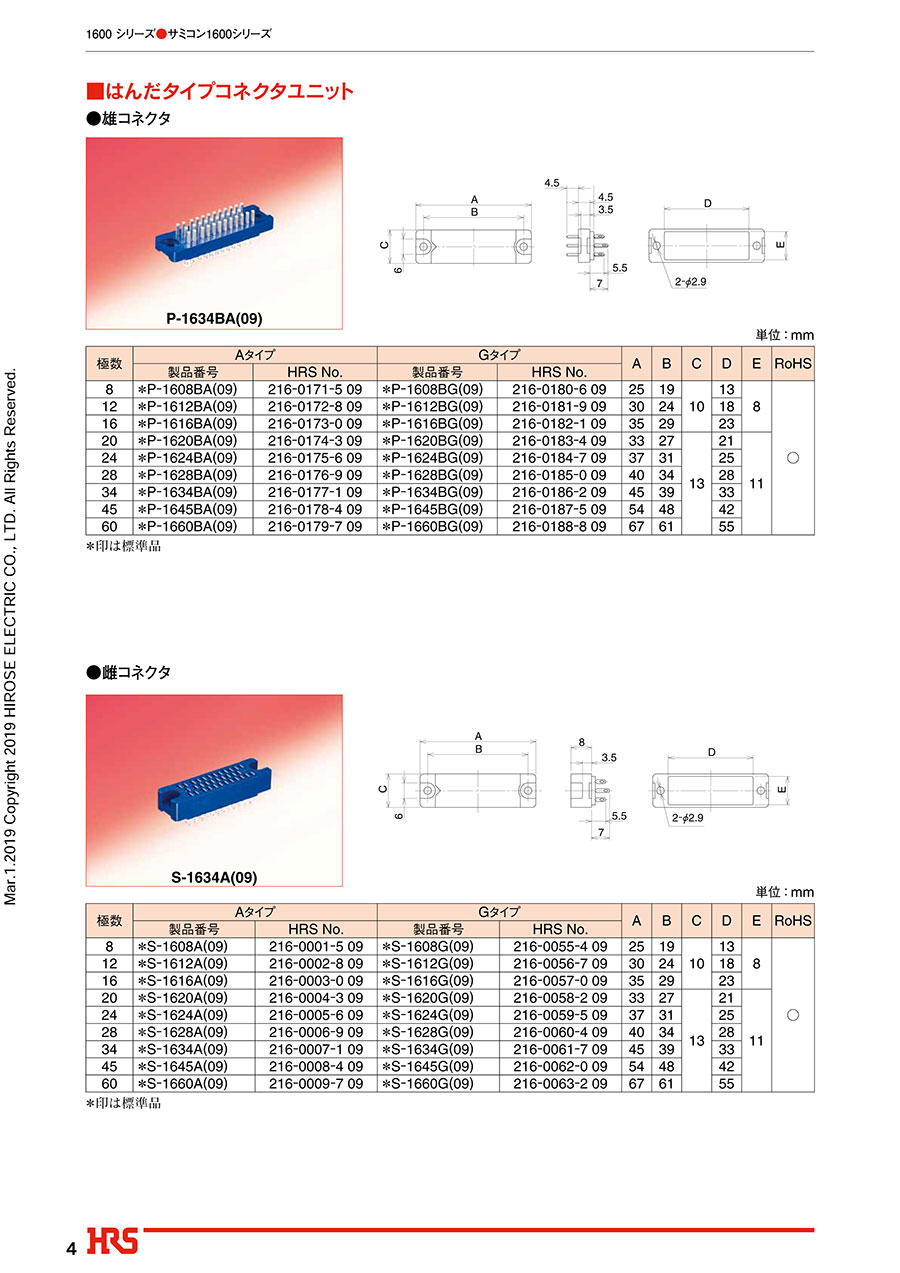

サミコン1600シリーズの製品規格

サミコン1600シリーズの材質・処理

ショルダータッチロックタイプの材質・処理

サミコン1600シリーズのラッピング仕様

単位：mm

サミコン1600シリーズ圧着タイプコネクタ取付穴あけの寸法

単位：mm

サミコン1600シリーズディップタイプ取付穴あけの寸法

サミコン1600シリーズ圧着タイプコネクタのご使用方法

1. 1.コネクタを引抜く際は、出来るだけ電線を持たずにハウジングを持って抜いてください。
2. 2.コネクタは、引抜時に強くコジリながら引抜くと雄端子が曲ることがありますので、出来るだけ真直ぐに抜いてください。
3. 3.プラスチックロックは振動や電線の重みで、コネクタの嵌合が外れない程度の強度は保ちますが、それ以外の荷重に対しては強度を保証出来ませんので、強度が掛かる場所へご使用の際は、トップタッチロックタイププラグケース（はんだ、ラッピングタイプと共通）をご利用ください。
4. 4.端子のめっきは、金めっき及び銀めっきがありますが、環境条件の悪い所では金めっきタイプを、その他一般条件の下ではエコノミータイプの銀めっきタイプをお薦めします。
5. 5.端子の圧着は、少量の圧着及び保守用には手動圧着工具を、また多量の圧着には自動圧着機のご使用をお薦めします。
6. 6.プラグイン用としてご使用頂く場合は、機能上の点でサミコン1600シリーズはんだタイプまたはラッピングタイプをお薦めします。

サミコン1600シリーズディップタイプコネクタのご使用方法

1. 1.コネクタは、引抜時に強くコジリながら引抜くと雄端子が曲ることがありますので、出来るだけ真っ直ぐに抜いてください。
2. 2.端子のめっきは金めっきおよび銀めっきがありますが、環境条件の悪い所では金めっきタイプを、その他一般条件の下ではエコノミータイプの銀めっきタイプをお薦めします。
