小型丸形防水プラスチックコネクタ（プッシュプルロックタイプ） HR30シリーズ【1～100個入り】

Name: 小型丸形防水プラスチックコネクタ（プッシュプルロックタイプ） HR30シリーズ【1～100個入り】
Brand: ヒロセ電機
SKU: 222000426873
Rating: 4 (12 reviews)

カタログ |

通常単価(税別): 412円～2,083円特別価格

税込単価: 453円～2,291円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～19日目一部当日出荷可能

小型の防水丸型コネクタ。【特長】・材質にプラスチックを使用し軽量化。・防水構造は嵌合状態で、IP67、...

詳細を確認

44.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
メーカー荷姿リール品の商品につきまして
リール芯のないテープカットでの出荷になります。メーカー梱包数と同数のご注文の場合でも、テープカット品の組み合わせとなる場合がございます。
ご了承の程お願い申し上げます。

詳細を確認

よく一緒に見られています

ヒロセ電機

I-O,Power 高性能小型丸形コネクタ HR10 シリーズ

通常価格(税別)： 10円 (税込価格：11円)

通常出荷日：在庫品1日目

よく一緒に見られています

ヒロセ電機

小型プッシュプルコネクタ HR25 シリーズ

通常価格(税別)： 14円 (税込価格：15円)

通常出荷日：在庫品1日目

未確定：候補が24型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

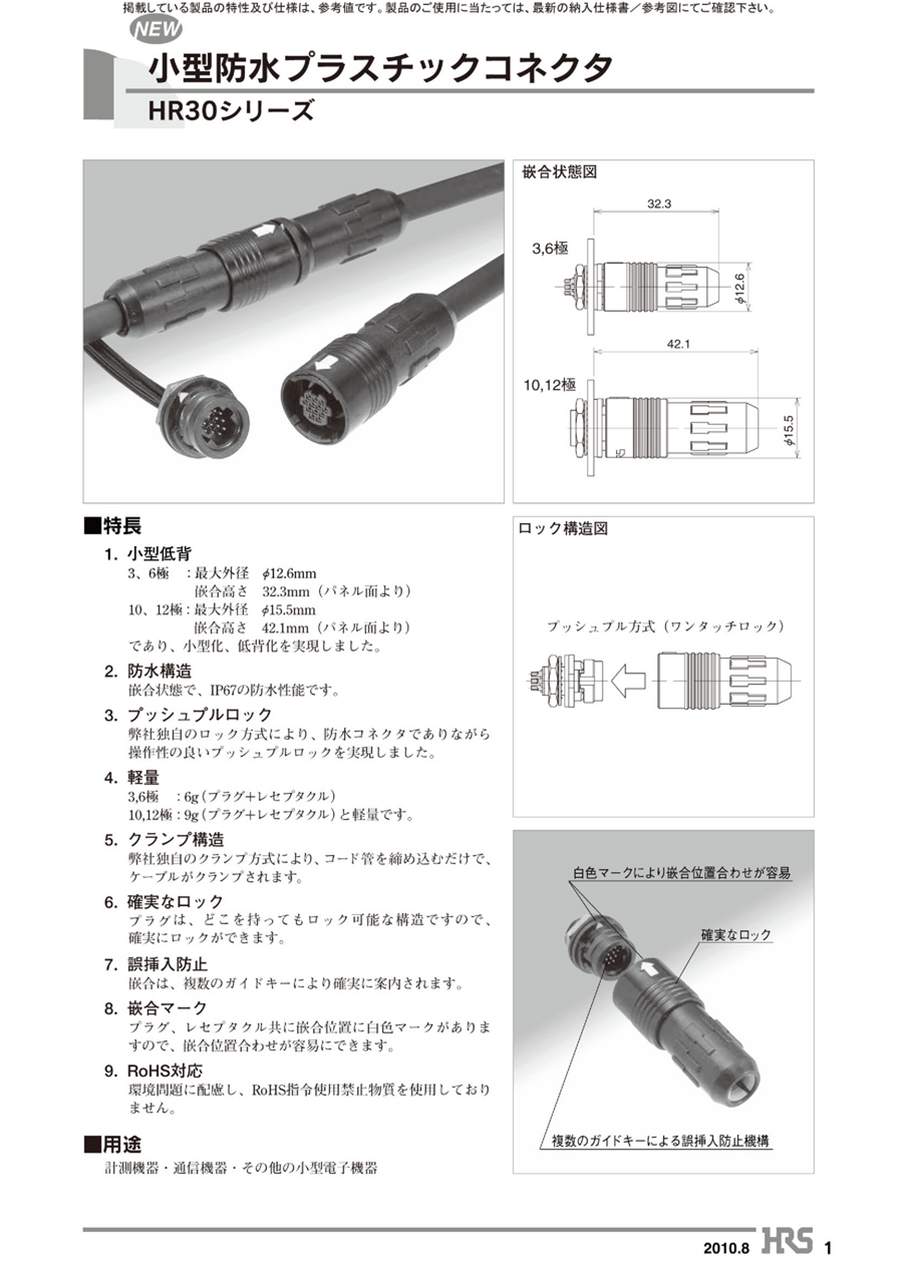

小型丸形防水プラスチックコネクタ（プッシュプルロックタイプ） HR30シリーズの特長について

・白色マークにより嵌合位置合わせが容易
・確実なロックにより、どこを持ってもロック可能な構造
・複数のガイドキーによる誤挿入防止機構

ロック構造図
プッシュプル方式（ワンタッチロック）

嵌合状態図
3、6極と10、12極の場合

製品仕様

製品規格

定格	定格電流	5A（3極）2A（6、10、12極）	使用温度範囲	-25℃～85℃
定格	定格電圧	AC100V,DC140V（3、6極） AC30V,DC42V（10、12極）	保存温度範囲	-10℃～60℃

項目	規格		条件
1.接触抵抗	5mΩ以下（3極） 15mΩ以下（6,10,12極：はんだタイプ） 30mΩ以下（6,12極：ディップタイプ）		DC　1Aで測定
2.絶縁抵抗	1000MΩ以上		DC　100Vで測定
3.耐電圧	せん絡・絶縁破壊のないこと		AC　300Vを1分間
4.耐振性	10μs以上の電気的瞬断がないこと		10～55～10Hz/サイクル、振幅 0.75mm、5分/サイクルで 3軸方向各 10サイクル試験する
5.繰り返し動作	接触抵抗10mΩ以下（3極）接触抵抗30mΩ以下（6,10,12極：はんだタイプ）接触抵抗60mΩ以下（6,12極：ディップタイプ）		1000回
6.温度サイクル	絶縁抵抗100MΩ以上		-55℃：30分→常温：10～15分→+85℃：30分→常温：10～15分、5サイクル
7.耐湿性	絶縁抵抗	10MΩ以上（高湿時） 100MΩ以上（乾燥時）	温度40℃、湿度 90～95%、96時間
8.防水性	コネクタ内部に浸水がないこと		適合コネクタを嵌合した状態で、水深1mに0.5時間放置する

材質・処理

項目		材質	処理	備考
プラグ	外装・絶縁物	PPS樹脂（黒色）		UL94V-0
		PBT樹脂（黒色）		UL94V-0
		ポリアセタール樹脂（ナチュラル）		－
	パッキン	SIR・CR （赤色・黒色）		－
	雄端子、雌端子	黄銅、りん青銅、銅合金	金めっき	－
	スプリング	ステンレス鋼		－
レセプタクル	外装・絶縁物	PPS樹脂（黒色）		UL94V-0
	パッキン	CR （黒色）		－
	雄端子、雌端子	黄銅、りん青銅、銅合金	金めっき	－
	六角ナット	黄銅	ニッケルめっき	－
	ワッシャー	りん青銅	ニッケルめっき	－
圧着端子	雄端子	りん青銅	部分金めっき	－
圧着端子	雌端子	りん青銅	部分金めっき	－

この商品の外形図と寸法について

プラグ

はんだタイプの寸法図

寸法表

製品番号	HRS No.	A	B	適合ケーブル径	備考	重量
HR30-6P-3S（71）	130-0004-1 71	29.8	Ø12.6	Ø4.2～5	ソルダーポット内径 Ø1.1	4g
HR30-6P-6S（71）	130-0010-4 71	29.8			ソルダーポット内径 Ø0.8
HR30-6P-6P（71）	130-0009-5 71	30.3			ソルダーポット内径 Ø0.8
HR30-6PA-3S（71）	130-0021-0 71	29.8		Ø3.5～4.3	ソルダーポット内径 Ø1.1
HR30-6PA-6S（71）	130-0019-9 71	29.8			ソルダーポット内径 Ø0.8
HR30-6PA-6P（71）	130-0020-8 71	30.3			ソルダーポット内径 Ø0.8
HR30-7P-12S（71）	130-0027-7 71	39.8	Ø15.5	Ø6.2～7	ソルダーポット内径 Ø0.6	6.7g
HR30-8P-12P（71）	130-0026-4 71	39.8	Ø15.5	Ø6.2～7	ソルダーポット内径 Ø0.6	6.7g

寸法表

圧縮タイプの寸法図

製品番号	HRS No.	A	適合ケーブル径	備考	重量
HR30-7P-10SC（71）	130-0013-2 71	39.8	Ø6.2～7	適合圧着端子 HR30-SC-211	6g
HR30-7P-12SC（71）	130-0014-5 71			適合圧着端子 HR30-SC-211
HR30-8P-12PC（71）	130-0015-8 71			適合圧着端子 HR30-PC-211

レセプタクル

はんだタイプの寸法図

寸法表

製品番号	HRS No.	A	B	C	D	E	F	備考	重量
HR30-6R-3P（71）	130-1003-4 71	16	8.3	Ø12	Ø8.9	M8×0.75	10	ソルダーポット内径 Ø1.1	2g
HR30-6R-6P（71）	130-1009-0 71	16						ソルダーポット内径 Ø0.8
HR30-6R-6S（71）	130-1008-8 71	18.4						ソルダーポット内径 Ø0.8
HR30-7R-12P（71）	130-1016-6 71	18.6	9.3	φ15	φ11.5	M11×1	13	ソルダーポット内径 Ø0.6	3.4g
HR30-8R-12S（71）	130-1018-1 71	18.6	9.3	φ15	φ11.5	M11×1	13	ソルダーポット内径 Ø0.6	3.4g

圧縮タイプの寸法図

製品番号	HRS No.	備考	重量
HR30-7R-10PC（71）	130-1012-5 71	適合圧着端子HR30-PC-211	3g
HR30-7R-12PC（71）	130-1013-8 71	適合圧着端子HR30-PC-211
HR30-8R-12SC（71）	130-1014-0 71	適合圧着端子HR30-SC-211

寸法表

ディップタイプの寸法図

製品番号	HRS No.	A	B	C	D	E	F	重量
HR30-6R-6PD（71）	130-1020-3 71	14.9	8.3	Ø12	Ø8.9	M8×0.75	10	2g
HR30-6R-6SD（71）	130-1021-6 71	15.2	8.3	Ø12	Ø8.9	M8×0.75	10	2g
HR30-7R-12PD（71）	130-1017-9 71	16	9.3	Ø15	Ø11.5	M11×1	13	3.4g
HR30-8R-12SD（71）	130-1019-4 71	16	9.3	Ø15	Ø11.5	M11×1	13	3.4g

ジャック

はんだタイプの寸法図

寸法表

製品番号	HRS No.	A	B	適合ケーブル径	備考	重量
HR30-6J-6P（71）	130-2009-6 71	Ø12	28.8	Ø4.2～5	ソルダーポット内径 Ø0.8	3g
HR30-6JA-6P（71）	130-2018-7 71	Ø12	28.8	Ø3.5～4.3	ソルダーポット内径 Ø0.8	3g
HR30-7J-12P（71）	130-2020-9 71	Ø15	37.3	Ø6.2～7	ソルダーポット内径 Ø0.6	5.7g
HR30-8J-12S（71）	130-2019-0 71	Ø15	37.3	Ø6.2～7	ソルダーポット内径 Ø0.6	5.9g

圧着タイプの寸法図

製品番号	HRS No.	適合ケーブル径	備考	重量
HR30-7J-10PC（71）	130-2015-9 71	Ø6.2～7	適合圧着端子 HR30-PC-211	5g
HR30-7J-12PC（71）	130-2017-4 71		適合圧着端子 HR30-PC-211
HR30-8J-12SC（71）	130-2016-1 71		適合圧着端子 HR30-SC-211

この商品の使用方法

1.挿入時
装着する際には、プラグのA部を持ちプラグの嵌合位置合わせマークとレセプタクルの嵌合位置合わせマークを合わせ真っ直ぐに押し込みますと、スムーズに嵌合します。

2.抜去時
嵌合された状態からプラグを取り外す際は、プラグのカップリングB部を持ち、真っ直ぐに引き抜きますと、容易に取り外すことが出来ます。

この商品の注意事項について

使用上の注意

1.コネクタを抜き差しする時は、必ず回路の電源を切ってから行ってください。
2.コネクタを挿入する時は、30N以上の力で挿入してください。その後、コネクタの嵌合確認動作としてケーブルを軽く引っ張り、コネクタが離脱しないことを確認してください。
3.コネクタ嵌合後は、矢印に示した方向に30N以上の荷重をケーブルに加えないでください。過度な引張荷重が加わるとコネクタ破損の原因となります。
4.防水性及びケーブルクランプ力、ケーブル回転固定力を保つ為、使用ケーブルは適合ケーブル径の範囲内でご使用ください。但しケーブルの構造によっても性能が変わりますので、事前に確認の上ご使用ください。
5.コネクタの組み立て、及び機器への取り付けは、規定の締付けトルクで行ってください。トルク力が低い、又は強い場合は、緩み、破損の原因になりますのでご注意ください。

収縮チューブ使用時の注意点
絶縁の強化、端子はんだ付け部の保護としてはんだ結線部に収縮チューブを使用する事を推奨しますが、収縮チューブを加工する際の加熱範囲は下図の範囲を超えて樹脂部に至らないようにご注意ください。
加熱範囲を超え樹脂部まで、製品が加熱されますと下記の現象が発生する恐れがありますのでご注意ください。

1.Cリングが変形し、嵌合時にロックしない。
2.製品に解けが発生する。

尚、レセプタクル、ジャックのCリングの変形防止対策として、適合プラグを嵌合させてから加熱することを推奨します。

型番リスト

表示件数

型番

関連

用途

許容電流(A)

許容電圧(V)

ピン数

適用ピン・コンタクト

電線接続方法

シェルサイズ

商品分類

適合ケーブル外径

(mm)

嵌合相手1

嵌合相手2

嵌合相手3

嵌合相手4

嵌合相手5

嵌合相手6

嵌合相手7

電線接続方法詳細

RoHS?

最小発注数量

データシート	ケーブル接続	2	100	6	オス(プラグ)	ハンダ	6	ジャック	-	-	-	-	-	-	-	-	-	-	50個
データシート	ケーブル接続	2	100	6	オス(プラグ)	ハンダ	6	ジャック	Φ3.5～4.3	HR30-6P-6S(71)	HR30-6PA-6S(71)	HR30-6PB-6S	-	-	-	-	-	10	1個
データシート	ケーブル接続	2	100	6	オス(プラグ)	ハンダ	6	プラグ	-	-	-	-	-	-	-	-	-	-	50個
データシート	ケーブル接続	5	100	3	メス(ソケット)	ハンダ	6	プラグ	Φ3.5～4.3	HR30-6R-3P(71)	HR30-6JB-3P	-	-	-	-	-	-	10	1個
データシート	ケーブル接続	2	100	6	オス(プラグ)	ハンダ	6	プラグ	Φ3.5～4.3	HR30-6R-6S(71)	HR30-6R-6SD(71)	HR30-6JB-6S	-	-	-	-	-	10	1個
データシート	ケーブル接続	2	100	6	メス(ソケット)	ハンダ	6	プラグ	Φ3.5～4.3	HR30-6R-6P(71)	HR30-6R-6PD(71)	-	-	-	-	-	-	10	1個
データシート	パネルマウント	5	100	3	オス(プラグ)	ハンダ	6	レセプタクル	無	HR30-6P-3S(71)	HR30-6PA-3S(71)	HR30-6PB-3S	-	-	-	-	-	10	1個
データシート	パネルマウント	2	100	6	オス(プラグ)	ハンダ	6	レセプタクル	無	HR30-6P-6S(71)	HR30-6PA-6S(71)	HR30-6PB-6S	-	-	-	-	-	10	2個
データシート	パネルマウント	2	100	6	メス(ソケット)	ハンダ	6	レセプタクル	無	HR30-6P-6P(71)	HR30-6PA-6P(71)	HR30-6PB-6P	HR30-6PD-6P	-	-	-	-	10	1個
データシート	プリント基板用	2	100	6	メス(ソケット)	ハンダ	6	レセプタクル	無	HR30-6P-6P(71)	HR30-6PA-6P(71)	HR30-6PB-6P	HR30-6PD-6P	-	-	-	-	10	1個
データシート	ケーブル接続	2	30	10	オス(プラグ)	圧着	7	ジャック	Φ6.2～7	HR30-7P-10SC(71)	HR30-7PB-10SC	-	-	-	-	-	-	10	1個
データシート	ケーブル接続	2	30	12	オス(プラグ)	ハンダ	7	ジャック	Φ6.2～7	HR30-7P-12S(71)	HR30-7P-12SC(71)	HR30-7PB-12S	HR30-7PB-12SC	-	-	-	-	10	1個
データシート	ケーブル接続	2	30	12	オス(プラグ)	圧着	7	ジャック	Φ6.2～7	HR30-7P-12S(71)	HR30-7P-12SC(71)	HR30-7PB-12S	HR30-7PB-12SC	-	-	-	-	10	1個
データシート	ケーブル接続	2	30	10	メス(ソケット)	圧着	7	プラグ	Φ6.2～7	HR30-7R-10PC(71)	HR30-7J-10PC(71)	HR30-7JB-10PC	-	-	-	-	-	10	1個
データシート	ケーブル接続	2	30	12	メス(ソケット)	ハンダ	7	プラグ	Φ6.2～7	HR30-7R-12P(71)	HR30-7R-12PC(71)	HR30-7R-12PD(71)	HR30-7J-12P(71)	HR30-7J-12PC(71)	HR30-7JB-12P	HR30-7JB-12PC	-	10	1個
データシート	ケーブル接続	2	30	12	メス(ソケット)	圧着	7	プラグ	Φ6.2～7	HR30-7R-12P(71)	HR30-7R-12PC(71)	HR30-7R-12PD(71)	HR30-7J-12P(71)	HR30-7J-12PC(71)	HR30-7JB-12P	HR30-7JB-12PC	-	10	1個
データシート	パネルマウント	2	30	12	オス(プラグ)	ハンダ	7	レセプタクル	-	-	-	-	-	-	-	-	-	-	50個
データシート	パネルマウント	2	30	12	オス(プラグ)	圧着	7	レセプタクル	-	-	-	-	-	-	-	-	-	10	1個
データシート	ケーブル接続	2	30	12	メス(ソケット)	ハンダ	8	ジャック	Φ6.2～7	HR30-8P-12P(71)	HR30-8P-12PC(71)	HR30-8PB-12P	HR30-8PB-12PC	-	-	-	-	10	1個
データシート	ケーブル接続	2	30	12	オス(プラグ)	ハンダ	8	プラグ	Φ6.2～7	HR30-8R-12S(71)	HR30-8R-12SC(71)	HR30-8R-12SD(71)	HR30-8J-12S(71)	HR30-8J-12SC(71)	HR30-8JB-12S	HR30-8JB-12SC	-	10	1個
データシート	ケーブル接続	2	30	12	オス(プラグ)	圧着	8	プラグ	Φ6.2～7	HR30-8R-12S(71)	HR30-8R-12SC(71)	HR30-8R-12SD(71)	HR30-8J-12S(71)	HR30-8J-12SC(71)	HR30-8JB-12S	HR30-8JB-12SC	-	10	1個
データシート	パネルマウント	2	30	12	メス(ソケット)	ハンダ	8	レセプタクル	-	-	-	-	-	-	-	-	-	10	1個
データシート	-	2	-	-	オス(プラグ)	圧着	-	バラ圧着端子	無	-	-	-	-	-	-	-	-	10	1パック 100個入り
データシート	-	2	-	-	メス(ソケット)	圧着	-	バラ圧着端子	無	-	-	-	-	-	-	-	-	10	1パック 100個入り

通常単価(税別) (税込単価)	通常出荷日

1,796円 ( 1,976円 )	19日目
667円 ( 734円 )	在庫品1日目当日出荷可能
1,937円 ( 2,131円 )	9日目
1,037円 ( 1,141円 )	在庫品1日目当日出荷可能
677円 ( 745円 )	在庫品1日目当日出荷可能
634円 ( 697円 )	在庫品1日目当日出荷可能
725円 ( 798円 )	在庫品1日目当日出荷可能
421円 ( 463円 )	在庫品1日目当日出荷可能
667円600円 ( 660円 )	在庫品1日目当日出荷可能
842円 ( 926円 )	在庫品1日目当日出荷可能
529円 ( 582円 )	在庫品1日目当日出荷可能
904円 ( 994円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
564円 ( 620円 )	在庫品1日目当日出荷可能
940円 ( 1,034円 )	在庫品1日目当日出荷可能
544円 ( 598円 )	在庫品1日目当日出荷可能
2,083円 ( 2,291円 )	9日目
412円 ( 453円 )	在庫品1日目当日出荷可能
854円 ( 939円 )	在庫品1日目当日出荷可能
867円 ( 954円 )	在庫品1日目当日出荷可能
567円 ( 624円 )	在庫品1日目当日出荷可能
671円 ( 738円 )	在庫品1日目当日出荷可能
1,525円 ( 1,678円 )	在庫品1日目当日出荷可能
1,525円 ( 1,678円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

小型の防水丸型コネクタ。
【特長】
・材質にプラスチックを使用し軽量化。
・防水構造は嵌合状態で、IP67、IP68。
・プッシュプルロックによりスムーズな嵌合が可能。
・コード管を締め込むだけでケーブルクランプが可能。
・どこを持ってもロック可能な構造。
・複数のガイドキーと嵌合マークにより、誤挿入を防止。
【用途】
・各種配線に便利。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
メーカー荷姿リール品の商品につきまして
リール芯のないテープカットでの出荷になります。メーカー梱包数と同数のご注文の場合でも、テープカット品の組み合わせとなる場合がございます。
ご了承の程お願い申し上げます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
SS30UCR UL／CE対応
ミスミ
SS300R　UL規格　小径
SS300R　UL規格　小径・低価格
ミスミ
PRC05コネクタ付ケーブルワンタッチ・ストレート・パネル取付タイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
