定格	定格電圧	3芯	AC125V, DC175V
		4芯	AC125V, DC125V
		6,12,20芯	AC30V, DC42V
		11芯	4芯 AC125V、DC125V 7芯 AC30V、DC42V
	定格電流	3芯	5A
		4芯	10A
		6,12,20芯	2A
		11芯	4芯 10A 7芯 2A
	使用温度範囲	-25℃ ～ +85℃
	保存温度範囲	-10℃ ～ +60℃

項目	規格		条件
1. 接触抵抗	3,6,12,20芯	15mΩ以下	DC1Aで測定する
	4芯	5mΩ以下
	11芯	4芯 5mΩ以下、7芯 15mΩ以下
2. 絶縁抵抗	1000MΩ以上		3,4芯	DC500Vで測定する
			6,12,20芯	DC100Vで測定する
			11芯	4芯 DC500V、7芯 DC100Vで測定する
3. 耐電圧	せん絡・絶縁破壊がないこと		3,4芯	AC1250Vを1分間印可する
			6,12,20芯	AC300Vを1分間印可する
			11芯	4芯は、AC1250V、7芯は、AC300Vを印可する
4. 耐振性	10µs 以上の電気的瞬断がないこと		周波数 10～55～10Hz、片振幅 0.75mm 5分/サイクルで3軸方向各10サイクル試験する
5. 衝撃	10µs 以上の電気的瞬断がないこと		加速度 490m/s²、持続時間 11ms 3方向、各3回試験する
6. 繰り返し動作	3,6,12,20芯	30mΩ以下	1000回の動作後、接触抵抗を測定する
	4芯	10mΩ以下
	11芯	4芯 10mΩ以下、7芯 30mΩ以下
7. 温度サイクル	100MΩ以上		-55℃:30分➝常温:2～3分➝+85℃:30分➝常温:2～3分、 5サイクル試験後、絶縁抵抗を測定する
8. 耐湿性（定常状態）	高湿時： 10MΩ以上乾燥時：100MΩ以上		温度40℃、湿度90～95%に96時間放置後、絶縁抵抗を測定する
9. 防水性	コネクタ内部に浸水がないこと		コネクタ嵌合状態で水深1.8mに48時間放置する

材質・処理

部品	材質	処理	備考
外装	亜鉛合金	ニッケルめっき	-
外装	PPS 樹脂（茶色）	-	UL94V-0
絶縁物	PPS 樹脂（黒色）	-	UL94V-0
端子	銅合金	部分金めっき	（下地ニッケルめっき）
パッキン	クロロプレンゴム（黒色）	-	-

製品仕様

		3 芯	4 芯	6 芯	12 芯	20 芯	11 芯
導体	材質	すずめっき軟銅線	すずめっき軟銅線	すずめっき軟銅線	すずめっき軟銅線	すずめっき軟銅線	すずめっき軟銅線	すずめっき軟銅線
	素線径（mm）	Ø0.18	Ø0.26	Ø0.16	Ø0.16	Ø0.16	Ø0.26	Ø0.16
	構成（本 /mm）	20 / Ø0.18	20 / Ø0.26	7 / Ø0.16	7 / Ø0.16	7 / Ø0.16	26 / Ø0.26	7 / Ø0.16
	サイズ（AWG）	#20	#16	#26	#26	#26	#16	#26
	断面積（mm²）	0.5	1.25	0.14	0.14	0.14	1.25	0.14
	外径（mm）	Ø0.98	Ø1.5	Ø0.48	Ø0.48	Ø0.48	Ø1.5	Ø0.48
絶縁体	外径（mm）	Ø1.5（標準）	Ø2.1	Ø0.88（標準）	Ø0.9	Ø0.9	Ø2.1	Ø0.95
絶縁体	厚さ（mm）	0.26	0.3	0.2	0.21	0.21	0.3	0.24
シールド	材質	すずめっき軟銅線	すずめっき軟銅線	すずめっき軟銅線	すずめっき軟銅線	すずめっき軟銅線	すずめっき軟銅線	すずめっき軟銅線
	密度（%）	85%	80% 以上	85%	80% 以上	80% 以上	80% 以上
	外径（mm）	Ø3.6	Ø5.5	Ø3.4	Ø4.2	Ø5.1	Ø6.7
シース	外径（mm）	Ø5±0.2	Ø7.3±0.2	Ø5±0.2	Ø7.3±0.2	Ø8.7±0.2	Ø8.7±0.2

備考:ケーブルは、UL取得が可能なスペックとなっております。
注:ケーブルは、内部が充実したものを使用してください。ケーブル内部に隙間があると、ケーブルクランプ力及び防水性能が保たない恐れがあります。

この商品の外形図と寸法について

嵌合状態図
例:LF07サイズ

シールド接続状態図

ロック構造図

嵌合操作時:プラグを差し込み後、スリーブを矢印方向へ回す

スリーブ/矢印/プラグ

着脱時操作:スリーブを矢印と逆に回した後、プラグを引き抜く

極数	電流容量
3	5A
4	10A
6,12,20	2A
11	10A 2A

定格電流

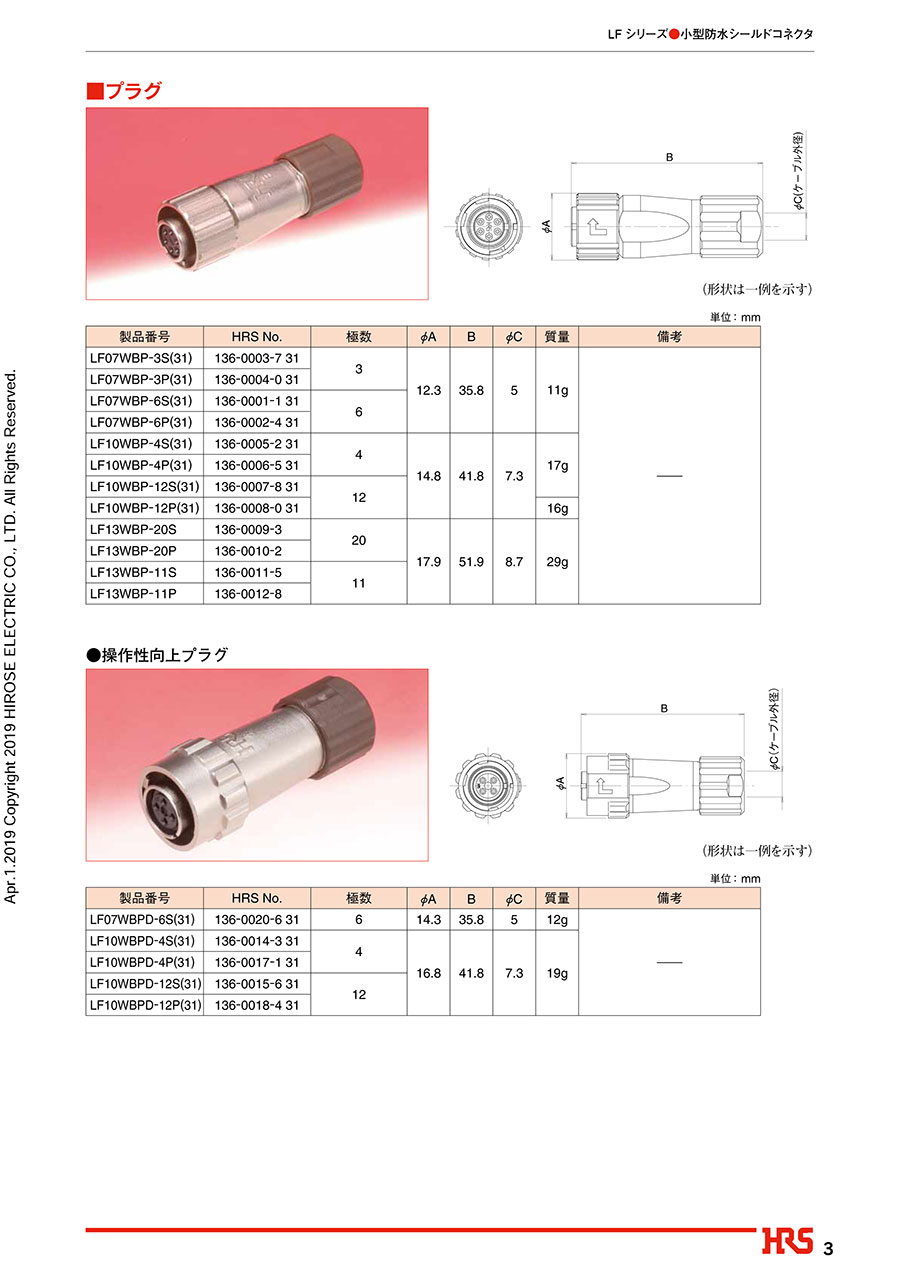

プラグ

プラグの寸法図

レセプタクル/フロントマウントタイプ/はんだタイプ

レセプタクル/フロントマウントタイプ/はんだタイプの寸法図

ジャック

ジャックの寸法図

レセプタクルパネル取付孔寸法図

シェルサイズ	A	B	パネル厚
LF07WBR-※※	Ø9.05	8.1	0.7～2
LF10WBR-※※	Ø11.05	10.2
LF13WBR-※※	Ø14.05	13.1
LF10WBRB-※※	Ø14.05	13.1
LF13WBRB-※※	Ø17.05	16.1	0.7～4.8

レセプタクルパネル取付孔の寸法

型番リスト

表示件数

型番

関連	用途	許容電流(A)	許容電圧(V)	ピン数	適用ピン・コンタクト	耐環境性	シェルサイズ	商品分類	特記事項	嵌合相手1	嵌合相手2	嵌合相手3	嵌合相手4	保護機能(耐環境性)	電線接続方法詳細	RoHS?	最小発注数量

データシート	ケーブル接続	5	AC125/DC175	3	オス(プラグ)	防水性	7	ジャック	-	LF07WBP-3S	-	-	-	IP67	-	10	1個
データシート	ケーブル接続	2	AC30/DC42	6	オス(プラグ)	防水性	7	ジャック	-	LF07WBP-6S	LF07WBPD-6S	-	-	IP67	-	10	1個
データシート	ケーブル接続	2	AC30/DC42	6	メス(ソケット)	防水性	7	ジャック	-	LF07WBP-6P	-	-	-	IP67	-	10	1個
データシート	ケーブル接続	5	AC125/DC175	3	オス(プラグ)	防水性	7	プラグ	-	-	-	-	-	IP67	-	-	1個
データシート	パネルマウント	5	AC125/DC175	3	オス(プラグ)	防水性	7	レセプタクル	-	LF07WBP-3S	-	-	-	IP67	-	10	2個
データシート	パネルマウント	5	AC125/DC175	3	メス(ソケット)	防水性	7	レセプタクル	-	LF07WBP-3P	-	-	-	IP67	-	10	1個
データシート	パネルマウント	2	AC30/DC42	6	オス(プラグ)	防水性	7	レセプタクル	-	LF07WBP-6S	LF07WBPD-6S	-	-	IP67	-	10	1個
データシート	パネルマウント	2	AC30/DC42	6	メス(ソケット)	防水性	7	レセプタクル	-	LF07WBP-6P	-	-	-	IP67	-	10	1個
データシート	ケーブル接続	10	AC/DC125	4	オス(プラグ)	防水性	10	ジャック	-	LF10WBP-4S	LF10WBPD-4S	-	-	IP67	-	10	1個
データシート	ケーブル接続	10	AC/DC125	4	メス(ソケット)	防水性	10	ジャック	-	LF10WBP-4P	LF10WBPD-4P	-	-	IP67	-	10	1個
データシート	ケーブル接続	2	AC30/DC42	12	オス(プラグ)	防水性	10	ジャック	-	LF10WBP-12S	LF10WBPD-12S	-	-	IP67	-	10	1個
データシート	ケーブル接続	2	AC30/DC42	12	メス(ソケット)	防水性	10	ジャック	-	LF10WBP-12P	-	-	-	IP67	-	10	1個
データシート	ケーブル接続	10	AC/DC125	4	メス(ソケット)	防水性	10	プラグ	-	-	-	-	-	IP67	-	-	50個
データシート	ケーブル接続	2	AC30/DC42	12	オス(プラグ)	防水性	10	プラグ	-	-	-	-	-	IP67	-	-	1個
データシート	-	2	AC30/DC42	12	メス(ソケット)	防水性	10	プラグ	-	-	-	-	-	IP67	-	-	1個
データシート	パネルマウント	10	AC/DC125	4	メス(ソケット)	防水性	10	レセプタクル	-	LF10WBP-4P	LF10WBPD-4P	-	-	IP67	-	10	1個
データシート	パネルマウント	2	AC30/DC42	12	オス(プラグ)	防水性	10	レセプタクル	-	LF10WBP-12S	LF10WBPD-12S	-	-	IP67	-	10	60個
データシート	パネルマウント	2	AC30/DC42	12	メス(ソケット)	防水性	10	レセプタクル	-	LF10WBP-12P	-	-	-	IP67	-	10	1個
データシート	パネルマウント	10	AC/DC125	4	オス(プラグ)	防水性	10	レセプタクル	-	-	-	-	-	IP67	-	10	1個
データシート	パネルマウント	2	AC30/DC42	12	オス(プラグ)	防水性	10	レセプタクル	-	-	-	-	-	IP67	-	10	1個
データシート	ケーブル接続	10/2	AC/DC125(4芯)、 AC30/DC42(7芯)	11	オス(プラグ)	防水性	13	ジャック	4芯 10A 7芯 2A	LF13WBP-11S	-	-	-	IP67	-	10	1個
データシート	ケーブル接続	10/2	AC/DC125(4芯)、 AC30/DC42(7芯)	11	メス(ソケット)	防水性	13	ジャック	4芯 10A 7芯 2A	LF13WBP-11P	-	-	-	IP67	-	10	1個
データシート	ケーブル接続	2	AC30/DC42	20	メス(ソケット)	防水性	13	ジャック	-	LF13WBP-20P	-	-	-	IP67	-	10	1個
データシート	ケーブル接続	10/2	AC/DC125(4芯)、 AC30/DC42(7芯)	11	オス(プラグ)	防水性	13	プラグ	4芯 10A 7芯 2A	LF13WBR-11S	LF13WBRB-11S	LF13WBJ-11S	-	IP67	-	10	1個
データシート	ケーブル接続	10/2	AC/DC125(4芯)、 AC30/DC42(7芯)	11	メス(ソケット)	防水性	13	プラグ	4芯 10A 7芯 2A	LF13WBR-11P	LF13WBJ-11P	-	-	IP67	-	10	1個
データシート	ケーブル接続	2	AC30/DC42	20	オス(プラグ)	防水性	13	プラグ	-	LF13WBR-20S	LF13WBR-20SD	LF13WBRB-20S	LF13WBJ-20S	IP67	-	10	1個
データシート	ケーブル接続	2	AC30/DC42	20	メス(ソケット)	防水性	13	プラグ	-	LF13WBR-20P	LF13WBJ-20P	-	-	IP67	-	10	1個
データシート	パネルマウント	10/2	AC/DC125(4芯)、 AC30/DC42(7芯)	11	メス(ソケット)	防水性	13	レセプタクル	4芯 10A 7芯 2A	LF13WBP-11P	-	-	-	IP67	-	10	1個
データシート	パネルマウント	2	AC30/DC42	20	オス(プラグ)	防水性	13	レセプタクル	-	LF13WBP-20S	-	-	-	IP67	-	10	1個
データシート	パネルマウント	2	AC30/DC42	20	メス(ソケット)	防水性	13	レセプタクル	-	LF13WBP-20P	-	-	-	IP67	-	10	1個
-	パネルマウント	10/2	AC/DC125(4芯)、 AC30/DC42(7芯)	11	メス(ソケット)	防水性	13	レセプタクル	-	-	-	-	-	IP67	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,168円1,517円 ( 1,669円 )	在庫品1日目当日出荷可能
2,128円 ( 2,341円 )	在庫品1日目当日出荷可能
2,178円1,742円 ( 1,916円 )	在庫品1日目当日出荷可能
1,004円 ( 1,104円 )	4日目
748円 ( 823円 )	4日目
1,089円653円 ( 718円 )	在庫品1日目当日出荷可能
988円 ( 1,087円 )	在庫品1日目当日出荷可能
998円 ( 1,098円 )	在庫品1日目当日出荷可能
2,389円 ( 2,628円 )	在庫品1日目当日出荷可能
2,378円1,664円 ( 1,830円 )	在庫品1日目当日出荷可能
2,548円 ( 2,803円 )	在庫品1日目当日出荷可能
2,618円 ( 2,880円 )	在庫品1日目当日出荷可能
3,240円 ( 3,564円 )	19日目
1,015円 ( 1,117円 )	4日目
1,127円 ( 1,240円 )	4日目
1,289円 ( 1,418円 )	在庫品1日目当日出荷可能
1,040円 ( 1,144円 )	4日目
1,689円 ( 1,858円 )	在庫品1日目当日出荷可能
878円 ( 966円 )	在庫品1日目当日出荷可能
2,489円 ( 2,738円 )	在庫品1日目当日出荷可能
3,258円 ( 3,584円 )	在庫品1日目当日出荷可能
3,308円 ( 3,639円 )	在庫品1日目当日出荷可能
1,858円 ( 2,044円 )	在庫品1日目当日出荷可能
3,678円 ( 4,046円 )	在庫品1日目当日出荷可能
3,728円 ( 4,101円 )	在庫品1日目当日出荷可能
3,588円 ( 3,947円 )	在庫品1日目当日出荷可能
3,748円 ( 4,123円 )	在庫品1日目当日出荷可能
2,278円 ( 2,506円 )	在庫品1日目当日出荷可能
1,168円 ( 1,285円 )	在庫品1日目当日出荷可能
1,258円 ( 1,384円 )	在庫品1日目当日出荷可能
2,356円 ( 2,592円 )	4日目

詳細情報

基本情報

基本情報

小型防水シールドコネクタ
産業機器全般
産業用機器センサー
【特長】
1. 小型・堅牢
2. バヨネットロック構造
3. 防水構造
4. シールド線が容易に接続
5. 組立工数の簡略化
6. 豊富なバリエーション
7. 高速伝送対応
8. 安全規格を取得

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
