0.8mmと極小ピッチで取付面積が小さくてすむ角型コネクタ

プラグコネクタ
3240-10P-C（50）、3240-8P-C（50）

レセプタクルコネクタ
3260-8S1（55）/（56）
3260-8S2（55）/（56）
3260-8S3（55）/（56）

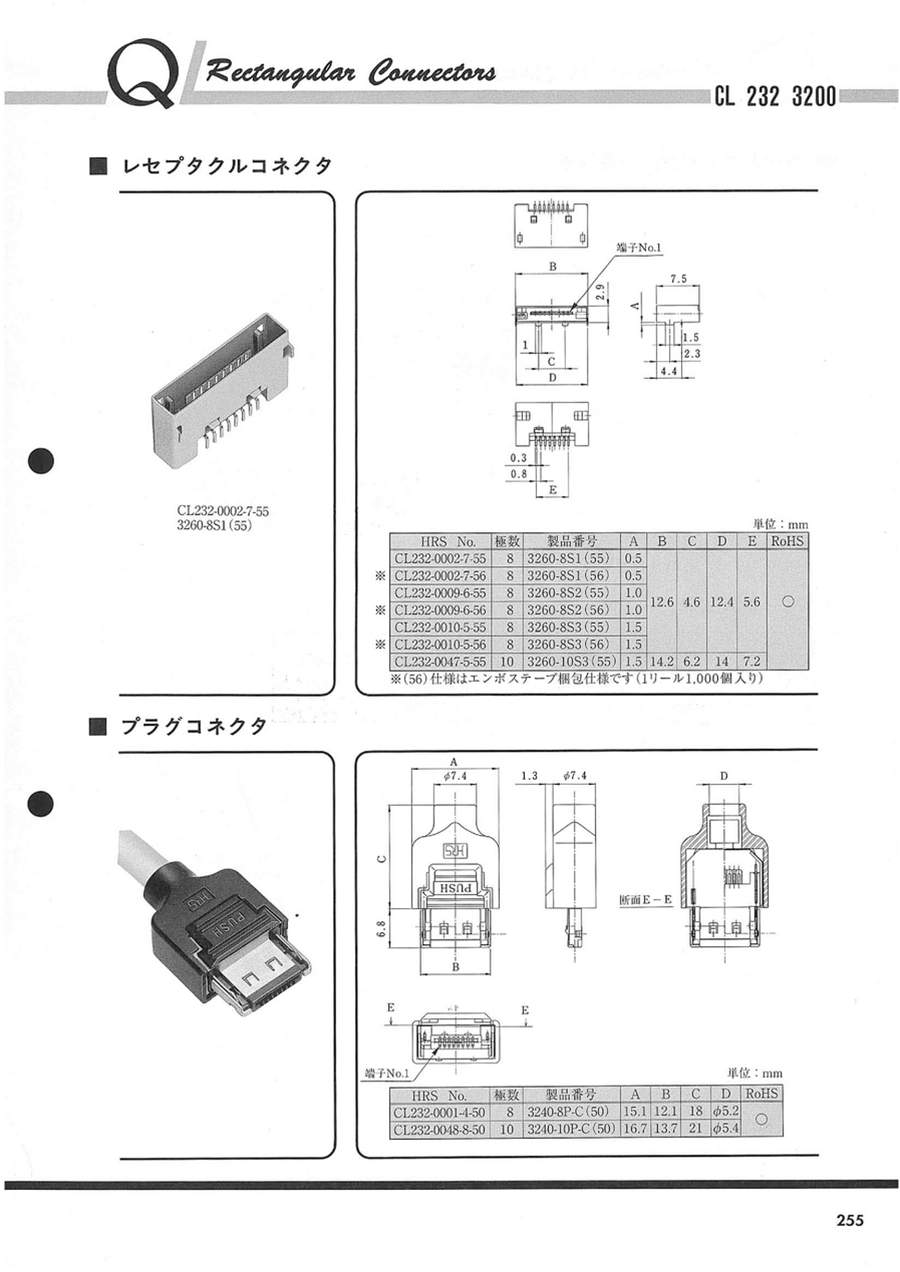

小型角形インターフェイスコネクタ 3200シリーズの外形図と寸法

プラグコネクタ　

プラグコネクタの寸法図

HRS No.		極数	製品番号		A	B	C	D
CL232-0001-4-55		8	3240-8P-C（50）		15.1	12.1	18	φ5.2
CL232-0048-8-50		10	3240-10P-C（50）		16.7	13.7	21	φ5.4

レセプタクルコネクタ

レセプタクルコネクタの寸法図

HRS No.	極数	製品番号	A	B	C	D	E
CL232-0002-7-55	8	3260-8S1（55）	0.5	12.6	4.6	12.4	5.6
CL232-0002-7-56	8	3260-8S1（56）	0.5
CL232-0009-6-55	8	3260-8S2（55）	1.0
CL232-0009-6-56	8	3260-8S2（56）	1.0
CL232-0010-5-55	8	3260-8S3（55）	1.5
CL232-0010-5-56	8	3260-8S3（56）	1.5

この商品の主な性能について

製品仕様

主なる性能
電流容量	500mA
定格電圧	AC125V
絶縁抵抗	DC100Vにて250MΩ以上
耐電圧	AC300Vr.m.s. 1分間

仕様

主なる使用材料
レセプタクルコネクタ	絶縁物	合成樹脂	黒色※
	端子	銅合金	部分金めっき
	シェル	ステンレス鋼	部分金めっき
プラグコネクタ	絶縁物	合成樹脂	黒色※
	端子	銅合金	部分金めっき
	シェル	銅合金	ニッケルめっき
	カバー	合成樹脂	黒色※

材質・処理
※UL94V-0

実装温度プロファイル（基板表面温度）

基板
寸法:50×50×1（mm）、材質:ガラスエポキシ
クリーム半田
Sn96.5/Ag3.0/Cu0.5

注意）本実装温度プログラムは、上記条件で行ったものです。
実装機、基板、クリームはんだ等の条件によってプロファイルは、異なる可能性があります。

コネクタ実装状態参考図

コネクタ実装状態参考図/3240-8P-C（50）/3260-8S※（55）
注意）レセプタクルコネクタは、セット側にて固定できるようにお願いします。

適合ケーブル

プラグ側コネクタははんだ付端子となっており、カバー内部スペースが小さいため次のケーブルを目安としてください。
シース外径:直径5.2mm以下（8極）、直径5.4mm以下（10極）
芯線:AWG28以下
絶縁体外径:直径0.7mm以下

この商品の取り付け方法について

基板取付寸法図（実装面側）/グランド板ディップ部手はんだタイプ

単位:mm

製品番号	A	B	C
3260-8S	12.4	4.6	5.6
3260-10S	14	6.2	7.2

寸法表

基板取付寸法図（実装面側）/グランド板ディップ部手リフロータイプ

単位:mm

製品番号	A	B	C	D	E
3260-8S	13.6	12.4	10.8	5.6	4.6
3260-10S	15.2	14	12.4	7.2	6.2

寸法表

HRS No.	コネクタ名	工程	工具名称
CL902-2014-2	3240-8P-C(50)	ケーブルクランプ	Hi-Flex 結線プレス（CL550-0082-2）	3240-8CV (クランプ治具）
CL902-2056-2	3240-10P-C(50)	ケーブルクランプ	Hi-Flex 結線プレス（CL550-0082-2）	3240-10CV (クランプ治具）

ハーネス工具

型番リスト

表示件数

型番

3240-8P-C(50)

3240-10P-C(50)

詳細情報

基本情報

基本情報

実装高さ2.9mm、低背・小型のロック付きインターフェイス角型コネクタ。
【特長】
・レセプタクルコネクタはエンボス梱包品も用意。
・プラグコネクタは金属シェルをモールドカバーする構造でESD対策も万全。
・コンタクトピッチは0.8mmと極小ピッチであり、取付面積が小さくてすむ。
・基板実装方式は0.8mmピッチ一列のSMT方式のため、実装が容易。
・嵌合に際しては両サイドにラッチロックを最小限のスペースで実現し、セットの小型化に役立つ。
・基板の厚みによって、補助金具の長さを0.5,1,1.5mmの中から選択可能。
・プラグコネクタの結線は、各種線材の対応が可能なようはんだ付けタイプ。
・極数は8、10極です。
【用途】
・各種配線に便利。

カタログ

カタログ (見開き版)
