超小型ラック／パネル圧着コネクタ QR／P15シリーズ
- 通常単価(税別)
- 159円～713円
- 税込単価
- 175円～784円
極数は、8、24（電源4極）、40極の構成です。【特長】・コネクタ本体／ケーブル接続部の2分割構造：コ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
159円 ( 175円 ) | 在庫品1日目当日出荷可能 |
713円 ( 784円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報

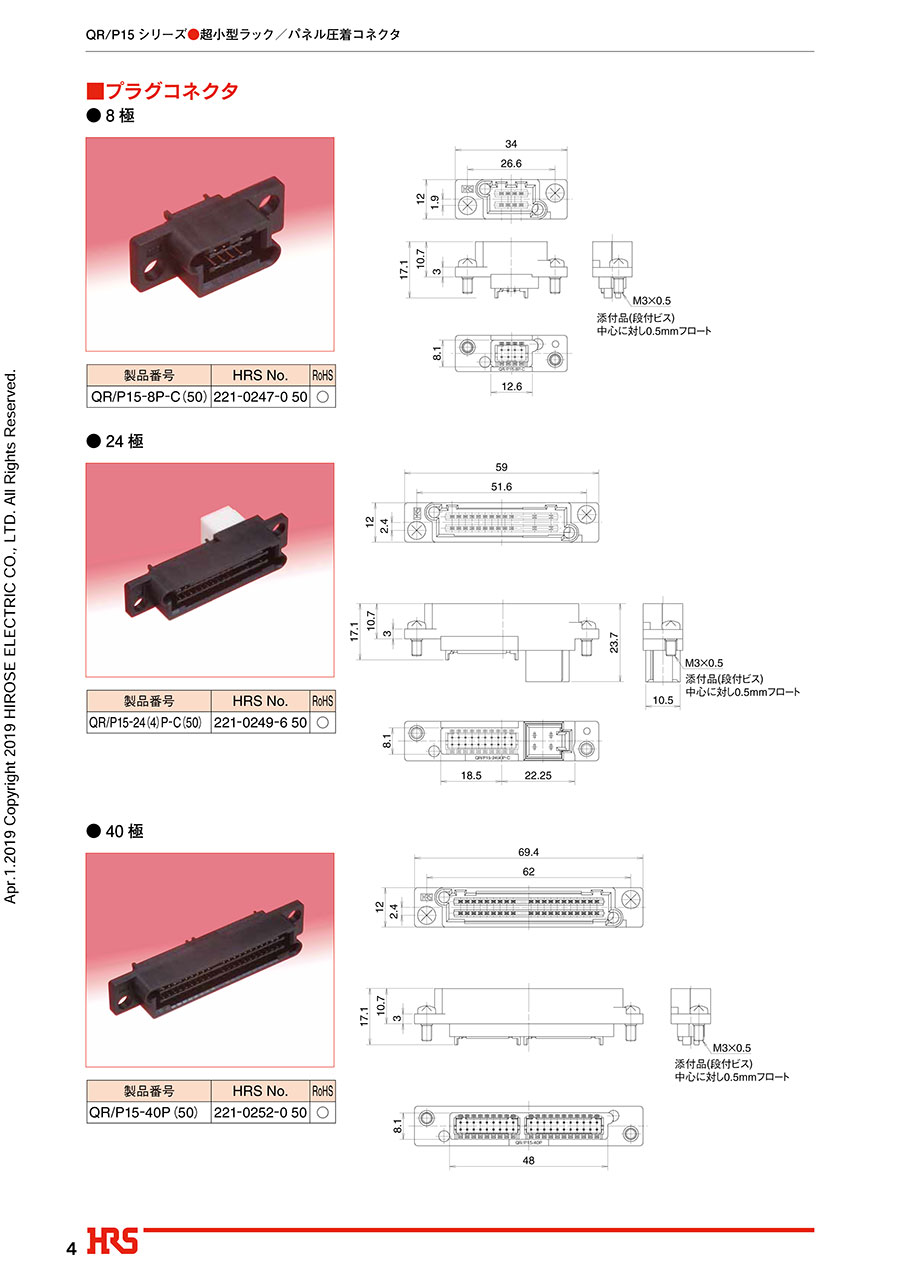

極数は、8、24（電源4極）、40極の構成です。
【特長】
・コネクタ本体／ケーブル接続部の2分割構造：コネクタ本体とケーブル接続部を2分割する事により、ハーネス品の後挿入が可能となり、ケーブル接続部のハーネス作業性の向上、セットへの実装作業性の向上が図れます。
・シーケンス構造：40極タイプは、両端の各2本をシーケンス端子としており、安全面も万全です。
・電源対応：24極タイプは電源端子を組み込んだタイプです。
・電源端子の接続には、MDF6シリーズ4極コネクタ（3.5mmピッチ、UL・CSA規格認定品）を使用しており、AWG＃16使用時に6Aの電流容量を確保しております。
・自動機による圧着結線が可能です。
・接触信頼性：コネクタ本体の接触部形状は、2点接点方式のフォーク端子（音叉形）形状とし、接触の安定化を図っております。
