小型プッシュオンタイプ同軸コネクタ MSSシリーズ
- 通常単価(税別)
- 878円～2,170円特別価格
- 税込単価
- 966円～2,387円特別価格
通常出荷日：在庫品1日目当日出荷可能
スライド・スナップロック方式の小型同軸コネクタ。 【特長】 ・スライド・スナップロック方式採用の優れた...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
商品概要

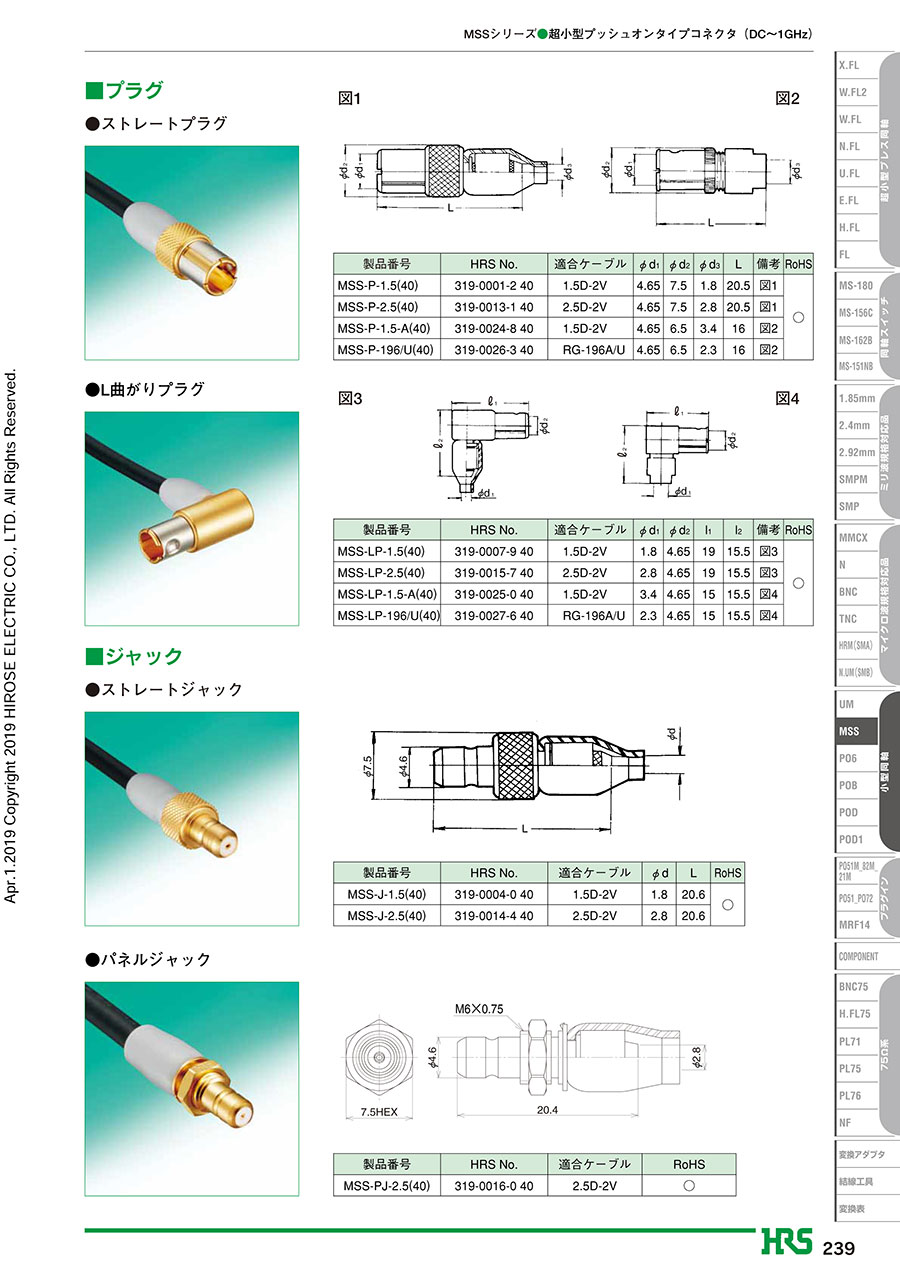

ストレートプラグ
ストレートプラグ
外形図
| 製品番号 | HRS No. | 適合ケーブル | φd1 | φd2 | φd3 | L |
|---|---|---|---|---|---|---|
| MSS-P-2.5(40) | CL319-0013-1-40 | 2.5D-2V | 4.65 | 7.5 | 2.8 | 20.5 |
| MSS-P-1.5-A(40) | CL319-0024-8-40 | 1.5D-2V | 4.65 | 6.5 | 3.4 | 16.0 |
| MSS-P-196/U(40) | CL319-0026-3-40 | RG-196A/U | 4.65 | 6.5 | 2.3 | 16.0 |
L曲がりプラグ
L曲がりプラグ
外形図
| 製品番号 | HRS No. | 適合ケーブル | φd1 | φd2 | l1 | l2 |
|---|---|---|---|---|---|---|
| MSS-LP-1.5(40) | CL319-0007-9-40 | 1.5D-2V | 1.8 | 4.65 | 19.0 | 15.5 |
| MSS-LP-2.5-A(40) | CL319-0015-7-40 | 2.5D-2V | 2.8 | 4.65 | 19.0 | 15.5 |
| MSS-LP-1.5-A(40) | CL319-0025-0-40 | 1.5D-2V | 3.4 | 4.65 | 15.0 | 15.5 |
| MSS-LP-196/U(40) | CL319-0027-6-40 | RG-196A/U | 2.3 | 4.65 | 15.0 | 15.5 |
ストレートジャック
ストレートジャック
外形図
| 製品番号 | HRS No. | 適合ケーブル | φd | L |
|---|---|---|---|---|
| MSS-J-1.5(40) | CL319-0004-0-40 | 1.5D-2V | 1.8 | 20.6 |
| MSS-J-2.5(40) | CL319-0014-4-40 | 2.5D-2V | 2.8 | 20.6 |
パネルジャック
パネルジャック
外形図
| 製品番号 | HRS No. | 適合ケーブル |
|---|---|---|
| MSS-PJ-2.5(40) | CL319-0016-0-40 | 2.5D-2V |
ストレートレセプタクル
ストレートレセプタクル
外形図
ストレートレセプタクル（プリント基板実装タイプ）
ストレートレセプタクル（プリント基板実装タイプ）
外形図
L曲がりレセプタクル（プリント基板実装タイプ）
L曲がりレセプタクル（プリント基板実装タイプ）
外形図
プラグレセプタクル（プリント基板実装タイプ）
プラグレセプタクル
外形図
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
878円439円 ( 483円 ) | 在庫品1日目当日出荷可能 |
1,146円 ( 1,261円 ) | 在庫品1日目当日出荷可能 |
1,517円 ( 1,669円 ) | 在庫品1日目当日出荷可能 |
2,170円 ( 2,387円 ) | 在庫品1日目当日出荷可能 |
924円 ( 1,016円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
スライド・スナップロック方式の小型同軸コネクタ。
【特長】
・スライド・スナップロック方式採用の優れた耐振性を持つ小型同軸コネクタ。
・結線方式は、圧着結線とネジクランプの二種類。
・防衛庁DSPC6206準拠。
【用途】
・高周波の伝送等、SMBタイプコネクタと同様に使用可能。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品担当おすすめ
小型プッシュオンタイプ同軸コネクタ MSSシリーズのレビュー
高品質
5
5.02018/11/06
掲載写真は色がありませんが、現物は金色です。日本製であるので、かなり高品質小型コネクタです。
1人が参考にしています。
