高さ1.6mm ハロゲンフリー対応 超小型チェック用同軸スイッチ（DC～6GHz）
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 2,990円～12,556円特別価格
- 税込単価
- 3,289円～13,812円特別価格
実装高さ1.6mmの超小型の回路チェック用同軸スイッチです。【特長】・低挿入損...
詳細情報を確認する- シリーズ
- その他
- インピーダンス (Ω)
- 50
- シリーズ詳細
- MS
- 芯数
- 1
- 端子接触部のめっき
- 金
- 周波数範囲 (GHz)
- 0～6
- 電力 (W)
- 2
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,219円 ( 4,641円 ) | 在庫品1日目当日出荷可能 |
2,990円 ( 3,289円 ) | 在庫品1日目当日出荷可能 |
8,293円2,073円 ( 2,280円 ) | 在庫品1日目当日出荷可能 |
12,556円5,650円 ( 6,215円 ) | 在庫品1日目当日出荷可能 |
11,453円 ( 12,598円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報

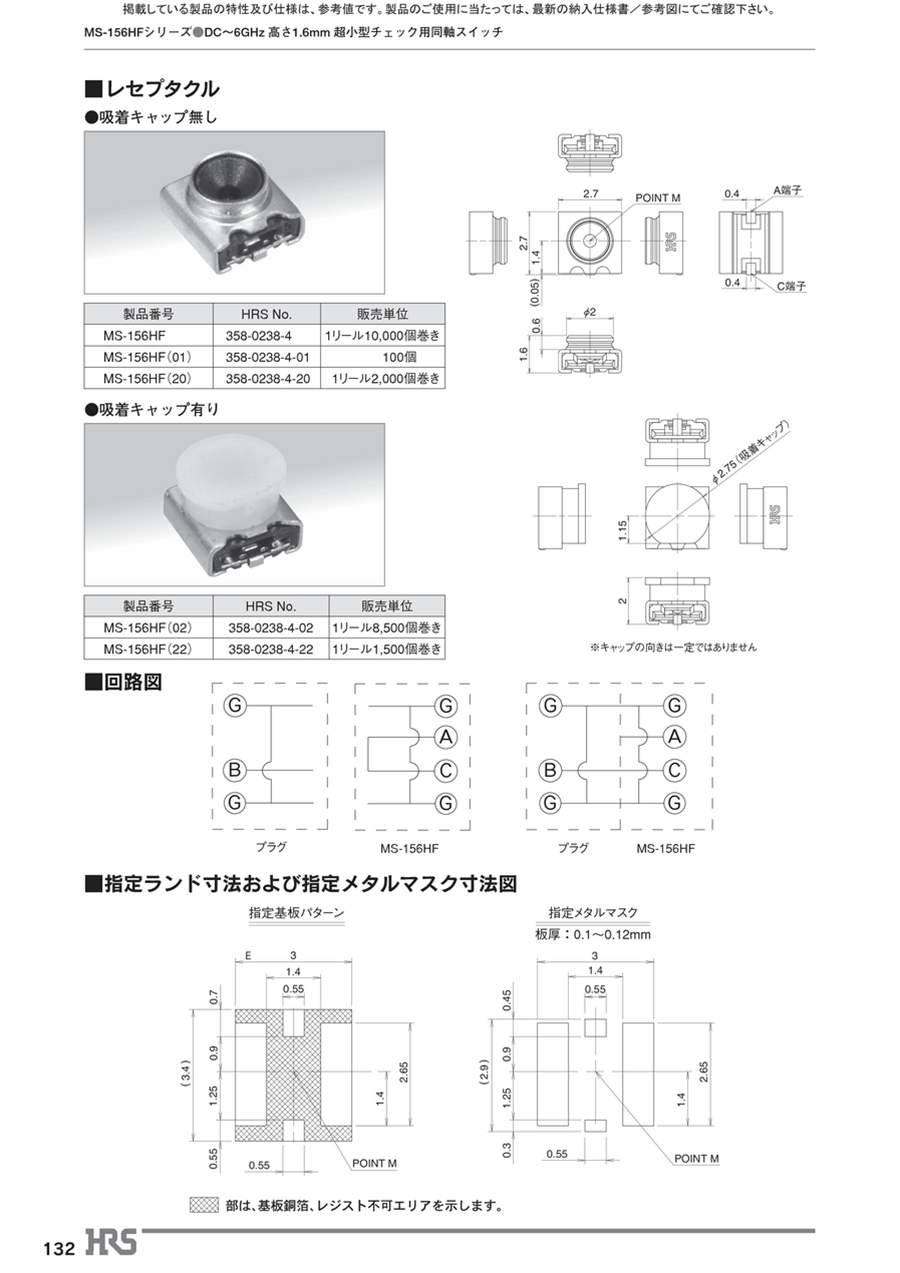

実装高さ1.6mmの超小型の回路チェック用同軸スイッチです。
【特長】
・低挿入損失：未嵌合時6GHz TYP. 0.1dBと低挿入損失です。
・省スペース設計：2.7mm×2.7mmと省スペースです。
・低背：高さ1.6mmと低背化を図っています。
・軽量：質量は0.025gと軽量です。
・高寿命：挿抜回数の保証値は、100回と回路のチェックに十分な信頼性を確保しています。
・広帯域で使用可能：使用周波数はDC～6GHzと広帯域で使用可能です。
・はんだ上りを防止：各種はんだに対する、はんだ上がり防止向上のため、信号端子はめっき処理にて接触部と実装部の間にニッケルバリアを施しています。
・自動実装対応：エンボステープによる自動実装に対応しています。
・吸着キャップ付き仕様もあります。
・ハロゲンフリー：レセプタクルには、塩素、臭素は使用しておりません。
