ヒロセ電機

角形多極ラック／パネル圧着コネクタ QR／Pシリーズ【1～100個入り】

角形多極ラック／パネル圧着コネクタ QR／Pシリーズ
通常単価(税別)
59円～5,671円
税込単価
65円～6,238円
通常出荷日：在庫品1日目当日出荷可能

ユニットとラック間の接続を行うラック＆パネルコネクタ。【特長】・プラグイン接続構造の為、有効嵌合長にゆ...

詳細を確認
  • 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。

よく一緒に見られています

2.0mm ピッチ ダブルロウコネクタ DF1Bシリーズ

ヒロセ電機

2.0mm ピッチ ダブルロウコネクタ DF1Bシリーズ
通常価格(税別)： 3円 (税込価格：3円)

通常出荷日：在庫品1日目

よく一緒に見られています

角形小型多極ラック／パネル圧着コネクタQR／P1 シリーズ

ヒロセ電機

角形小型多極ラック／パネル圧着コネクタQR／P1 シリーズ
通常価格(税別)： 369円 (税込価格：406円)

通常出荷日：在庫品1日目

未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

この商品の特長

ラックアンドパネルコネクタ QR/Pシリーズ:関連画像

角形多極ラック／パネル圧着コネクタ

端子は雄雌共用としているため、調達性・管理性に優れている。
フローティングブッシュを設けており、フローティング構造を可能にしている。
UL、CSA、TUV取得済。

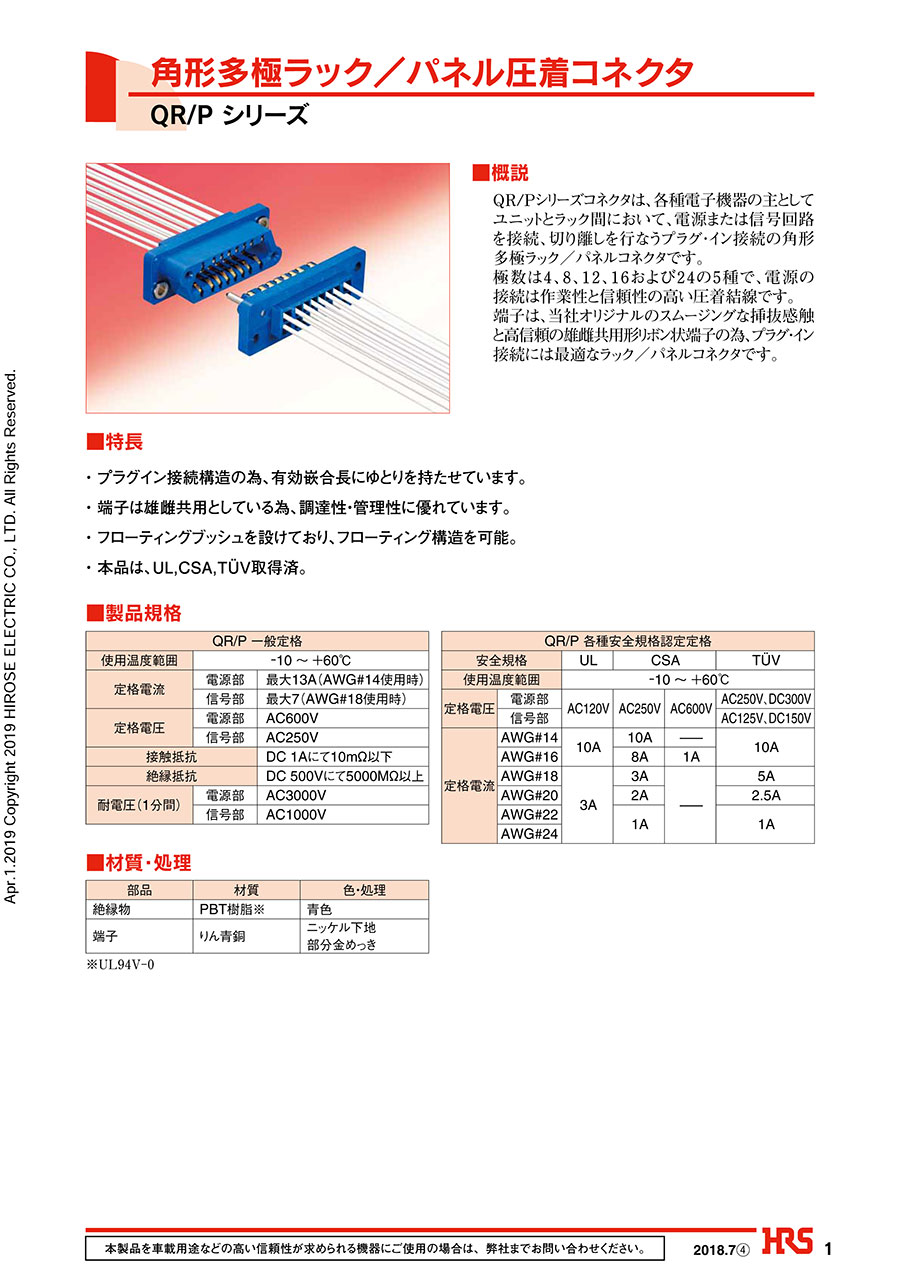

製品仕様

コネクタ形状 プラグ,レセプタクル,端子
一般呼称 ドロワー
挿抜回数 1000
極数 8,12,16,24,4
開口部ピッチ 4.5mm
接点部めっき 金
定格電流 10,13,7A
定格電圧(AC) AC250,600V
定格電圧(DC) DC300V
開口部方向 ストレート
結線方法 圧着
適合電線サイズ(AWG)Min. AWG 24,16
適合電線サイズ(AWG)Max. AWG 14,18
使用温度範囲(Max.) 60℃
使用温度範囲(Min.) -10℃
ラックアンドパネルコネクタ QR/Pシリーズ:関連画像

プラグ

ラックアンドパネルコネクタ QR/Pシリーズ:関連画像

レセプタクル

型番リスト

表示件数
  • 1
    • 型番
    QR/P-24P-C(01)
    QR/P-XC-111(12)
    QR/P-XC-121(12)
    関連

    用途

    シリーズ

    適用ピン・コンタクト

    許容電流(A)

    許容電圧(V)

    ピン数

    電線接続方法

    接続方向

    耐環境性

    代表規格

    用途

    端子接触部のめっき

    商品分類

    コンタクトピッチ

    (mm)

    使用温度範囲

    (℃)

    		RoHS?最小発注数量

    データシート

    パネルマウント
    その他
    オス(プラグ)
    10
    AC600/AC250
    24
    圧着
    ストレート
    耐環境性なし
    UL / TUV / CSA
    -
    端子無
    中継ハウジング(プラグイン接続)
    4.5
    -10～60
    10
    1個

    データシート

    その他
    その他
    オス/メス兼用
    13
    AC600/AC250
    -
    圧着
    -
    耐環境性なし
    -
    端子
    ニッケルメッキに部分金めっき
    バラ圧着端子
    無
    -
    10
    1パック

    100個入り

    データシート

    その他
    その他
    オス/メス兼用
    7
    AC600/AC250
    -
    圧着
    -
    耐環境性なし
    -
    端子
    ニッケルメッキに部分金めっき
    バラ圧着端子
    無
    -
    10
    5個
    通常単価(税別) (税込単価)
    通常出荷日
    488円
    ( 537円 )
    在庫品1日目当日出荷可能
    5,671円
    ( 6,238円 )
    在庫品1日目当日出荷可能
    59円
    ( 65円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ユニットとラック間の接続を行うラック＆パネルコネクタ。
    【特長】
    ・プラグイン接続構造の為、有効嵌合長にゆとりを持たせています。
    ・プラグイン接続により電源・信号回路を接続、切り離しができる。
    ・端子は雄雌共用としている為、調達性・管理性に優れています。
    ・フローティングブッシュを設けており、フローティング構造を可能。
    ・無理のない挿抜が可能。
    ・本品は、UL、CSA、TÜV取得済。
    【用途】
    ・PPC、送受信装置に。
    ・自動販売機、計測機器、オートメ機器に。
    ・アミューズメント機器に。

    ご注意

    • 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    角形多極ラック／パネル圧着コネクタ QR／Pシリーズのレビュー
    5平均満足度：5.02件のレビュー
    筐体製作
    5
    満足度：5.02020/02/20
    必要な型番・量だけを安く購入でき、すぐに届けてもらえるのでいつも助かります。
    0人が参考にしています。
    検査冶具作成のため
    5
    満足度：5.02018/02/01
    品質上、まったく問題ありません。 勘合用にフローティングナットが付いています。
