両側の2極をハウジングのガイドピン補強部に配置することにより小形化設計しながらも高電圧にも耐えられる様、ピッチを5.3mmとし、電源用としてご使用いただけます。
ガイドピンは絶縁物一体形状とし小型化設計としております。
パネルまたはラックへの取付けは段付ビスにてフロートするように固定されるため無理のない挿抜が行えます。
計測機器、オートメ機器、アミューズメント機器などに使用されています。

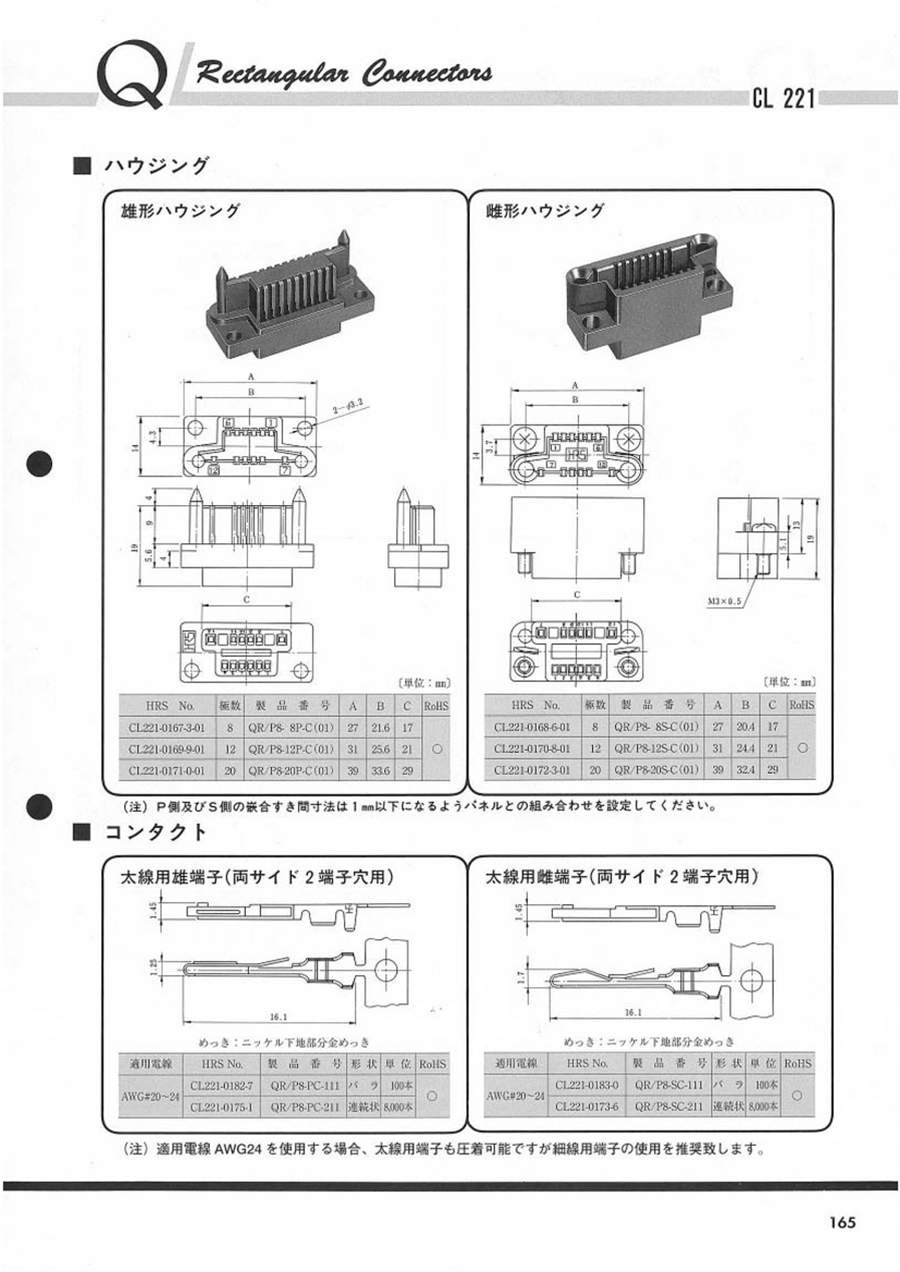

ハウジング

雄形ハウジング

雌形ハウジング

（単位:mm）

製品番号	HRS No.	極数	A	B	C
QR/P8- 8P-C(01)	221-0167-3 01	8	27	21.6	17
QR/P8-12P-C(01)	221-0169-9 01	12	31	25.6	21
QR/P8-20P-C(01)	221-0171-0 01	20	39	33.6	29

製品番号	HRS No.	極数	A	B	C
QR/P8- 8S-C(01)	221-0168-6 01	8	27	20.4	17
QR/P8-12S-C(01)	221-0170-8 01	12	31	24.4	21
QR/P8-20S-C(01)	221-0172-3 01	20	39	32.4	29

※ P側及びS側の嵌合隙間寸法は1.5mm以下になる様に、パネルとの組み合わせをご設定ください。

コンタクト

（単位:mm）

太線用雄端子（両サイド2端子穴用）
めっき:ニッケル下地部分金めっき

（単位:mm）

太線用雌端子（両サイド2端子穴用）
めっき:ニッケル下地部分金めっき

※ 適用電線AWG#24を使用する場合、太線用端子も圧着可能ですが、細線用端子の使用を推奨致します。

型番リスト

表示件数

型番

QR/P8-PC-111

QR/P8-PC-121

詳細情報

基本情報

基本情報

既存のプラグ・イン接続角形多極ラック/パネルコネクタに比べ小型化を実現した角型コネクタ。
【特長】
・両側の2極をハウジングのガイドピン補強部に配置しており、小形化設計。
・電源用端子穴にはAWG#20～#24、信号用端子はAWG#24～#28の電線が結線。
・プラグイン接続に特有のコネクタ結合長のバラつきに対する対応幅にゆとりが得られる。
・端子はポイントブレード接触により安定した接点圧が得られる。
・UL、CSA、TUV取得済。
【用途】
・PPC、送受信装置に。
・自動販売機に。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
SS30UCR UL／CE対応
ミスミ
SS300R　UL規格　小径
SS300R　UL規格　小径・低価格

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
