アース機能付き小型 プッシュプルコネクタ MXRシリーズ
- 通常単価(税別)
- 481円～1,708円特別価格
- 税込単価
- 529円～1,879円特別価格
外装にアルミ合金を使用して軽量化した、アース機能付き小型丸型コネクタ。【特長】・ワンタッチのプッシュプ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
アース機能付きの小型丸形コネクタで、ワンタッチのプッシュプルロックで迅速な着脱が可能
MXRシリーズ
プッシュプルロック小型丸形コネクタ MXRシリーズの主な特長について

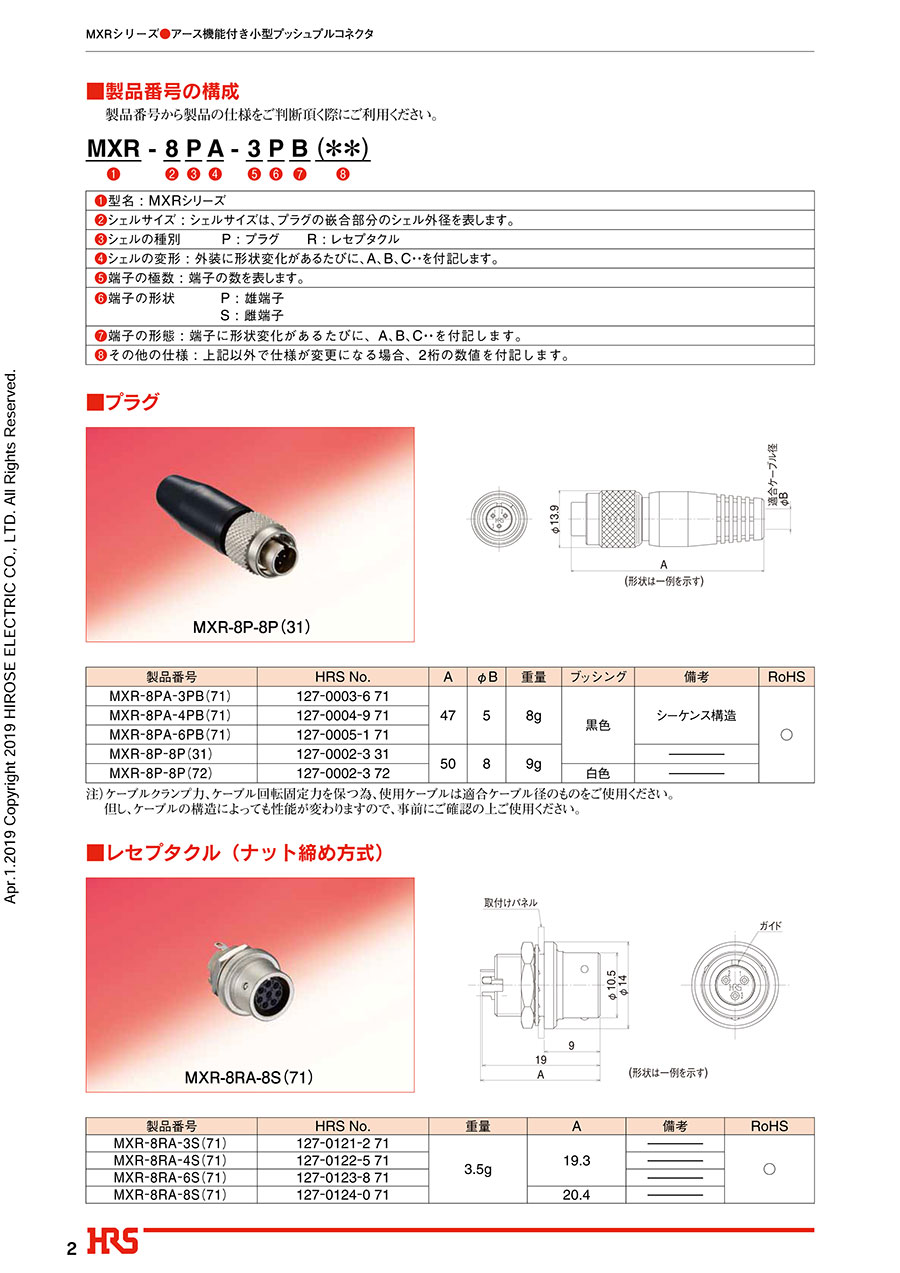

製品仕様
| 製品情報 | |
|---|---|
| 製品名 | MXR-8P-8P(71) |
| HRS NO | 1270002371 |
| 基本性能 | |
| コネクタ形状 | プラグ |
| 極数 | 8 |
| 接点部めっき | 金 |
| 挿抜回数 | 1000 |
| 定格電流 | 2 A |
| 定格電圧(AC) | AC 100 V |
| 定格電圧(DC) | DC 140 V |
| 開口部方向 | ストレート |
| 結線方法 | 半田付け |
| ロック方式 | プッシュプル |
| 適合電線サイズ (AWG) | AWG 24 |
| 外装材料 | 金属 |
| 使用温度範囲 | -25～85 ℃ |
| 機械的性能 | |
| シールド機能 | 有 |
| フィンガープロテクト | 無 |
| コンタクトSEX | オス |
| キー | 無 |
| 外装表面仕上げ | ニッケル |
| 電気/光性能 | |
| 耐電圧 | 300 V Max. |
| 製品サイズ | |
| 本体長さ(ピッチ方向) | 13.9 mm |
| 本体幅(奥行き) | 50 mm |
| 本体高さ | 13.9 mm |
| ケーブル外径 | 8 mm |
製品規格
| 定格 | 定格電流 | 極数 | 定格電流 |
|---|---|---|---|
| 3 4 6 8 | 2A |
| 定格 | 定格電圧 | 極数 | 定格電圧 |
|---|---|---|---|
| 3 4 6 8 | AC100、DC140V |
| 定格 | 使用温度範囲 | -25 ～ 85℃ |
|---|---|---|
| 保存温度範囲 | -10 ～ 60℃ |
| 項目 | 規格 | 条件 |
|---|---|---|
| 1.接触抵抗 | 20mΩ以下 | DC1Aで測定 |
| 2.絶縁抵抗 | 1000MΩ以上 | DC100Vで測定 |
| 3.耐電圧 | せん絡・絶縁破壊のないこと | AC300Vを1分間 |
| 4.耐振性 | 10μs以上の電気的瞬断がないこと | 10～55Hz/サイクル、振幅0.75mm、3方向、各2時間試験する。 |
| 5.衝撃 | 10μs以上の電気的瞬断がないこと | 加速度490 m/s2、持続時間11ms 3方向、各3回試験する。 |
| 6.繰り返し動作 | 接触抵抗40mΩ以下 | 1000回 |
| 7.温度サイクル | 絶縁抵抗1000MΩ以上 | -55℃ : 30分⇒常温:10～15分⇒85℃ : 30分⇒常温 :10～15分、計5サイクル放置する。 |
| 8.耐湿性 | 絶縁抵抗 10MΩ以上（高湿時） 100MΩ以上（乾燥時） | 温度40℃､ 湿度90~95%､ 96時間放置する。 |
材質・処理
| 部品 | 材質 | 処理 | 備考 |
|---|---|---|---|
| シェル | アルミニウム合金 | ニッケルめっき | ― |
| 絶縁物 | PBT樹脂 | ― | UL94V-0 |
| 端子 | 銅合金 | 金めっき、部分金めっき | ― |
この商品の結線作業要領について
MXR-8PA-3PB（71）、MXR-8PA-4PB（71）、MXR-8PA-6PB（71）
作業手順
- 1.ケーブルにコードブッシング、プラグ本体、クランプの順で通し端末処理を行う。
- 2.Pシェルユニットは、締付治具に挿入後、端子へはんだ結線を行う。
- 3.Pシェルユニットの凹部にクランプの凸部を合せて装着する。
- 4.クランプとケーブルシースのストリップ位置を合わせた後、Pシェルユニットのねじ部にプラグ本体を1N・mのトルクで締め込む。
尚、緩み防止用としてヘンケルジャパン株式会社製ロックタイト263又は同等品を塗布すること。 - 5.コードブッシングをプラグ本体に被せて作業完了。
Pシェルユニットの凹部/ Pシェルユニット/ クランプ/ 7以上/ クランプの凸部/ プラグ本体/ コードプッシング/ ケーブル/ スパナ掛け間隔9.5
この商品のパネル取付孔寸法図
ナット締め方式
フランジ方式
- ※ 図はレセプタクルの嵌合面側（プラグの結線部側）から見た場合を表す。
この商品の端子配列および主な性能について
- *1図はレセプタクルの嵌合面側（プラグの結線部側）から見た場合を表します。尚、▼印はガイド位置を表します。
- *2耐電圧は試験電圧値で示してあります。通常の場合は、AC50V、DC70以下でご使用ください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,708円 ( 1,879円 ) | 在庫品1日目当日出荷可能 |
481円 ( 529円 ) | 9日目 |
808円525円 ( 578円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
外装にアルミ合金を使用して軽量化した、アース機能付き小型丸型コネクタ。
【特長】
・ワンタッチのプッシュプルロック機能により迅速に挿抜ができ、且つ高密度実装が可能です。
・外装の金属は安定した接触となっています。
・嵌合時は、1芯のみが先に接触するシーケンス構造タイプがあります。
・プラグはコード管の締め込みのみでケーブルがクランプできるタイプを用意しています。
・作業性のアップと専用工具の削減を図っています。
【用途】
・各種配線に便利。
