ハーフピッチインターフェイス用コネクタ DXMシリーズ 角形
- 通常単価(税別)
- 261円～1,606円特別価格
- 税込単価
- 287円～1,767円特別価格
電子機器の小型化に伴う高密度、高実装化に対応すべくコンタクト間ピッチ1.27mmにて設計されたEMI対...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
ハーフピッチインターフェイス用コネクタ
DXMシリーズ
| 項目 | 規格 |
|---|---|
| 使用温度範囲 | －55～+85℃ |
| 定格電流 | 0.5A |
| 定格電圧 | AC250V |
| 接触抵抗 | DC100mAにて35mΩ以下 |
| 絶縁抵抗 | DC500Vにて500MΩ以上 |
| 耐電圧 | AC300Vr.m.s. 1分間 |
製品規格
ハーフピッチI/Oコネクタ（汎用タイプ） DXMシリーズのラインナップ

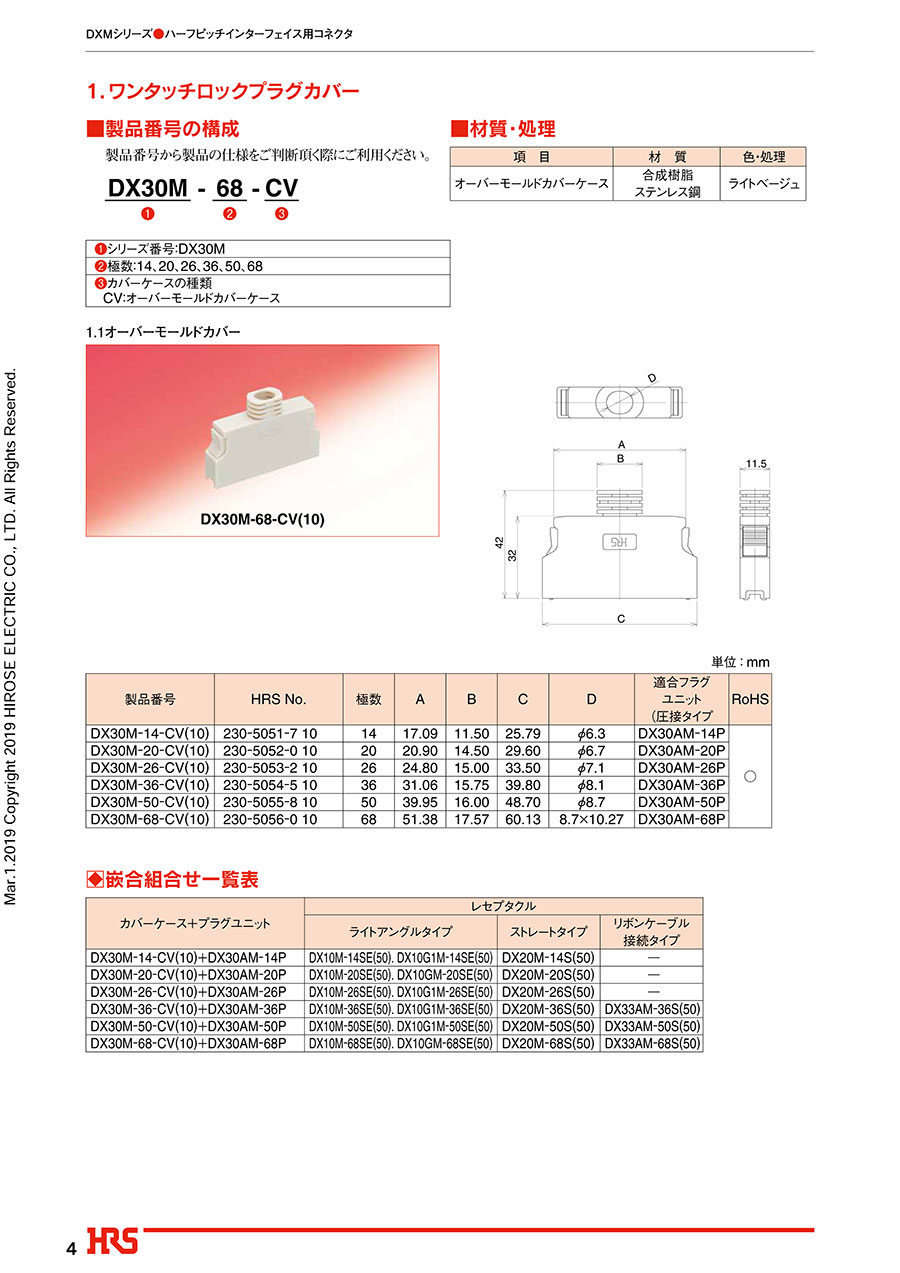

ワンタッチロックプラグカバー
オーバーモールドカバー
寸法図
| 項目 | 材質 | 色・処理 |
|---|---|---|
| オーバーモールドカバーケース | 合成樹脂 ステンレス鋼 | ライトベージュ |
材質・処理
プラグユニット（ワンタッチロック・スクリューロックタイプ共通）
バラ線圧接タイプ（細線用）
寸法図
| 項目 | 材質 | 色・処理 |
|---|---|---|
| シェル | 鋼 | ニッケルめっき |
| 絶縁物 | 合成樹脂 | 黒色（UL94V-0） |
| 雄端子 | 銅合金 | 部分金めっき |
材質・処理
| I／Oケーブル | ||
|---|---|---|
| バラ線圧接タイプ | ||
| 導体サイズ | AWG＃28 | |
| 導体構成 | 7／0.127 | |
| 絶縁体外径 | 0.58 | 0.62 |
| ケーブルスタイル | UL20276及び UL2789 | UL2990 |
適合ケーブル
ワンタッチロック、レセプタクル ライトアングルタイプ
基板ねじ止めタイプ
基板ロックピン止めタイプ
基板ロックピン止めタイプ（ロックピン形状丸形）
基板ねじ止めタイプの寸法図
基板ロックピン止めタイプ の寸法図
基板ロックピン止めタイプ（ロックピン形状丸形）の寸法図
| 項目 | 材質 | 色・処理 |
|---|---|---|
| レセプタクルケース | 亜鉛ダイカストまたは鋼 | ニッケルめっき |
| シェル | 鋼 | ニッケルめっき |
| 絶縁物 | 合成樹脂 | 黒色（UL94V-0） |
| 雌端子 | 銅合金 | 部分金めっき |
材質・処理
- ※ 上記以外のタイプについてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
336円 ( 370円 ) | 在庫品1日目当日出荷可能 |
394円 ( 433円 ) | 在庫品1日目当日出荷可能 |
501円275円 ( 303円 ) | 在庫品1日目当日出荷可能 |
583円320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
521円 ( 573円 ) | 在庫品1日目当日出荷可能 |
658円 ( 724円 ) | 在庫品1日目当日出荷可能 |
970円873円 ( 960円 ) | 在庫品1日目当日出荷可能 |
1,016円558円 ( 614円 ) | 在庫品1日目当日出荷可能 |
1,155円866円 ( 953円 ) | 在庫品1日目当日出荷可能 |
1,084円 ( 1,192円 ) | 在庫品1日目当日出荷可能 |
396円 ( 436円 ) | 4日目 |
814円732円 ( 805円 ) | 在庫品1日目当日出荷可能 |
912円 ( 1,003円 ) | 在庫品1日目当日出荷可能 |
840円 ( 924円 ) | 在庫品1日目当日出荷可能 |
1,606円 ( 1,767円 ) | 在庫品1日目当日出荷可能 |
1,039円935円 ( 1,029円 ) | 在庫品1日目当日出荷可能 |
261円 ( 287円 ) | 4日目 |
411円 ( 452円 ) | 在庫品1日目当日出荷可能 |
463円277円 ( 305円 ) | 在庫品1日目当日出荷可能 |
408円 ( 449円 ) | 在庫品1日目当日出荷可能 |
806円 ( 887円 ) | 在庫品1日目当日出荷可能 |
1,063円744円 ( 818円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
電子機器の小型化に伴う高密度、高実装化に対応すべくコンタクト間ピッチ1.27mmにて設計されたEMI対策小型高密度インターフェイス用コネクタです。
多彩なバリエーションを取り揃え、各種ご用途に応じた選択が可能です。
【特長】
・豊富なバリエーションを取り揃えており、用途に合わせて選択可能。
・コンタクト間ピッチが1.27mmの為、小型化に有効。
・嵌合時、静電気等でセットの破壊を防止する為、端子よりシェルが先に接触する構造。
・ケーブルの結線方法は、圧接方式でAWG#28に対応。
・ロック機構は、ワンタッチロックとスクリューロックがあり、用途に応じて選択可能。
・カバーケースは、ダイカストタイプとオーバーモールドタイプをご用意し、ノイズ対応可能。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
