ヒロセ電機

ハーフピッチインターフェイス用コネクタ FIシリーズ

ハーフピッチインターフェイス用コネクタ FIシリーズ
通常単価(税別)
324円～1,065円特別価格
税込単価
356円～1,172円特別価格
一部SALE 2026.03.31まで
通常出荷日：在庫品1日目当日出荷可能

ファナック株式会社CNC装置システム18、16シリーズのハーフピッチI／Fとして開発されたコネクタです...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

MIL規格準拠 リボンケーブルコネクタ HIF3Bシリーズ

ヒロセ電機

MIL規格準拠 リボンケーブルコネクタ HIF3Bシリーズ
通常価格(税別)： 45円 (税込価格：50円)

通常出荷日：在庫品1日目

よく一緒に見られています

D-subコネクタ（はんだ結線タイプ） HDシリーズ

ヒロセ電機

D-subコネクタ（はんだ結線タイプ） HDシリーズ
通常価格(税別)： 297円 (税込価格：327円)

通常出荷日：在庫品1日目

未確定：候補が11型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

コンタクト間ピッチが1.27mmのハーフピッチタイプの角型コネクタ

端子構造がリボン形状でこじりに強くソフトな挿抜性。

端子構造がリボン形状でこじりに強くソフトな挿抜性。

ハーフピッチI/Oコネクタ（ファナック製サーボアンプ向け）FIシリーズの特長について

電気性能

項目電気性能
電流容量1A
定格電圧AC250V
絶縁抵抗DC250Vにて1,000MΩ以上
接触抵抗DC100mAにて70mΩ以下
耐電圧AC500Vr.m.s.1分間

材質と処理

 項目材質処理
プラグユニットシェル鋼ニッケルめっき
絶縁物バラ線圧接、細線ケーブルタイプPBT樹脂※黒色、ナチュラル
はんだタイプPPS樹脂※15極:茶色、20極:黒色
雌端子銅合金部分めっき
モールドカバー ポリカーボネート樹脂グレー
  • ※ UL94V-0

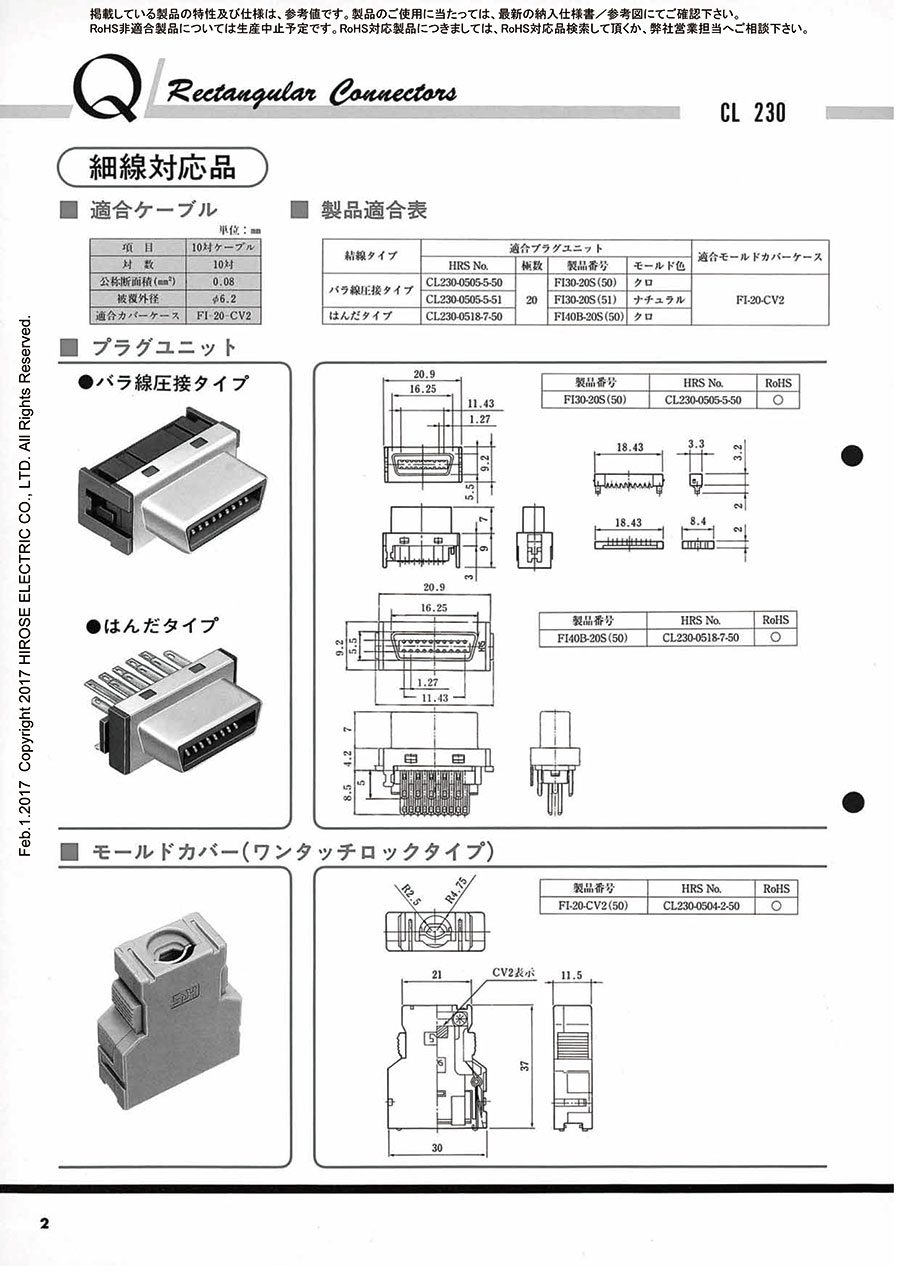

この商品のシリーズ適合一覧

細線対応品

適合ケーブル

単位: mm

項目10対ケーブル
対数10対
公称断面積(mm2)0.08
被覆外径φ6.2
適合カバーケースFI-20-CV2
製品適合表
結線タイプ適合プラグユニット適合モールドカバーケース
HRS No.極数製品番号モールド色
バラ線圧接タイプCL230-0505-5-5020FI30-20S(50)クロFI-20-CV2
CL230-0505-5-51FI30-20S(51)ナチュラル
はんだタイプCL230-0518-7-50FI40B-20S(50)クロ

太線対応品 20極タイプ

適合ケーブル

単位: mm

項目10対ケーブル複合16芯ケーブル
対数10対5対6本
公称断面積(mm2)0.180.180.5
被覆外径φ9.2
適合カバーケースFI-20-CV5(50)
製品適合表
極数適合プラグユニット適合モールドカバーケース
HRS No.製品番号HRS No.製品番号
20極タイプCL230-0518-7-50FI40B-20SCL230-0515-9-50FI-20-CV(50)

太線対応品 15極タイプ（20極のシェルサイズで端子15極挿入品）

適合ケーブル

単位: mm

項目複合12芯ケーブル
対数3対6本
公称断面積(mm2)0.180.5
被覆外径φ8.5
適合カバーケースFI-20-CV(10)
製品適合表
極数適合プラグユニット適合モールドカバーケース
HRS No.製品番号HRS No.製品番号
15極タイプCL230-0524-0-50FI40B-2015S(50)CL230-0501-4(60)FI-20-CV(60)

結線治工具及び附属品一覧表

ケーブルI/Oディスクリート　ケーブル)
コネクタ名FI30-20S(50)(CL230-0505-5-50)
整線手動整線工具FI30-20CAT(CL250-0143-0)
半自動整線装置SA200/FI30(CL903-0001-6)
自動整線装置DX,DXM 自動整線装置本体(CL902-0176-3)
DXM コネクタ整線アタッチメント(CL902-0178-9)
余長ケーブル切断プレスHi-Flex 結線プレス HHP-502(CL550-0082-2)
ガイドプレート余長ケーブル切断治具 FI30-20CU
圧接(結線)プレスHi-Flex 結線プレス HHP-502(CL550-0082-2)
ガイドプレート圧接治具 FI30-20GP(CL250-0144-3)

結線順序について

FI30-20CATにプロテクターをセット。

FI30-20CATにプロテクターをセット。

ケーブルをクランプし、信号線を1本ごとにプロテクタに整線。

ケーブルをクランプし、信号線を1本ごとにプロテクタに整線。

2個のプロテクタを組み合わせ、抑え板に仮止め。

2個のプロテクタを組み合わせ、抑え板に仮止め。

抑え板の余長ケーブルをニッパ、またはカッター等で切断。

抑え板の余長ケーブルをニッパ、またはカッター等で切断。

抑え板にコネクタ本体をかぶせ、FI30-20GPにセット。

抑え板にコネクタ本体をかぶせ、FI30-20GPにセット。

ハンドルを手前に倒す(結線完了)。

ハンドルを手前に倒す(結線完了)。
