ハーフピッチ 多機能 2ピースコネクタ FX2シリーズ
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 256円～2,180円特別価格
- 税込単価
- 282円～2,398円特別価格
ハーフピッチ・多機能 2ピース角型コネクタ。【用途】・組合せにより、基板対基板...
詳細情報を確認する- シリーズ詳細
- FX
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
未確定：候補が123型番あります。
商品情報
基板対基板接続（スタッキング、水平、垂直）、リボンケーブル接続の各種接続が可能な角型コネクタ
コンピューター、周辺端末機器、各種OA機器の多様な機種に対応できる。
ハーフピッチ 多機能ツーピースコネクタ FX2シリーズの仕様について
製品規格
| 定 格 | 定格電流 0.5A 定格電圧 AC125V | 使用温度範囲－55℃～＋85℃ 使用湿度範囲 40～80％ | 保存温度範囲－10℃～＋60℃ 保存湿度範囲 40～70％ | |||
|---|---|---|---|---|---|---|
| 項 目 | 規 格 | 条 件 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.絶縁抵抗 | 100ＭΩ以上 | DC250Vで測定 | |||||||||||
| 2.耐電圧 | せん絡・絶縁破壊がないこと。 | AC300Vで1分間通電 | |||||||||||
| 3.接触抵抗 | 45ｍΩ以下 | 100mAで測定 | |||||||||||
| 4.耐振性 | 1μS以上の電気的瞬断がないこと。 | 0～55Ｈｚ、片振幅0.75mm、3方向各2時間 | |||||||||||
| 5.耐湿性 | 接触抵抗55ｍΩ以下、絶縁抵抗100ＭΩ以上 | 温度40±2℃、湿度90～95％、96時間放置 | |||||||||||
| 6.温度サイクル | 接触抵抗：55ｍΩ以下 絶縁抵抗：100ＭΩ以上 破損，ひび，部品のゆるみがないこと。 | （－55℃：30分→15～35℃：2～3分→ 85℃：30分→15～35℃：2～3分）5サイクル | |||||||||||
| 7.挿抜寿命 | 接触抵抗55ｍΩ以下 | 500回 | |||||||||||
| 8.はんだ耐熱性 | 性能に影響する樹脂部の溶融がないこと。 | SMTタイプ | リフロー：推奨温度プロファイルにて 手はんだ：はんだごて温度：360℃ 5秒 | ||||||||||
| DIPタイプ | はんだ槽：260℃ 10秒 手はんだ：はんだごて温度：360℃ 5秒 | ||||||||||||
（注1）通電時の温度上昇を含みます。
（注2）ここでの保存とは、基板搭載前の未使用品に対する長期保管状態を表します。 基板搭載後の無通電状態は、使用温湿度が適用されます。
材質
| 項 目 | 材 質 | 処 理 | 備 考 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 絶縁物 | ディップタイプ | ポリアミド樹脂 | 黒色 | UL94V-0 | |||||||||
| ソ ケ ッ ト | PBT樹脂／ポリアミド樹脂 | ||||||||||||
| S M T タ イ プ | P P S 樹 脂 | ライトブラウン | |||||||||||
| 端 子 | レセプタクル | り ん 青 銅 | 部分金めっき | - | |||||||||
| ソ ケ ッ ト | |||||||||||||
| ヘ ッ ダ ー | りん青銅または黄銅 | ||||||||||||
この商品の特長について
豊富なバリエーションで、様々な接続が可能
スタッキング接続（スタック高12～16mm）
水平接続
垂直接続
スタッキング接続の寸法図
| ヘッダー | レセプタクル | |||
|---|---|---|---|---|
| ディップタイプ | SMTタイプ | |||
| FX2C-※S-1.27DSA (L) | FX2CA1-※S-1.27DSA(L) | FX2-※S-1.27SV(L) | ||
| FX2CA-※S-1.27DSA(L) | FX2CA2-※S-1.27DSA(L) | |||
| ディップタイプ | FX2C-※P-1.27DSA (L) | 12 | 14 | 12.2 |
| FX2CA-※P-1.27DSA(L) | ||||
| FX2CA1-※P-1.27DSA(L) | 13 | 15 | 13.2 | |
| FX2CA2-※P-1.27DSA(L) | 14 | 16 | 14.2 | |
| SMTタイプ | FX2-※P-1.27SV (L) | 12.1 | 14.1 | 12.3 |
接続例
接続例
簡単なワンタッチ操作
リボンケーブル接続用タイプは片手での簡単なワンタッチ操作が可能。
抜去方法
1.インナーロックを親指と人差し指でつまみます。
2.独自の良好なクリック感があり、簡単にケーブルコネクタを挿抜できます。
（※挿入時は、2→1の順になります。）
この商品のラインナップ
基板対基板、ケーブルタイプ
基板対ケーブルタイプ

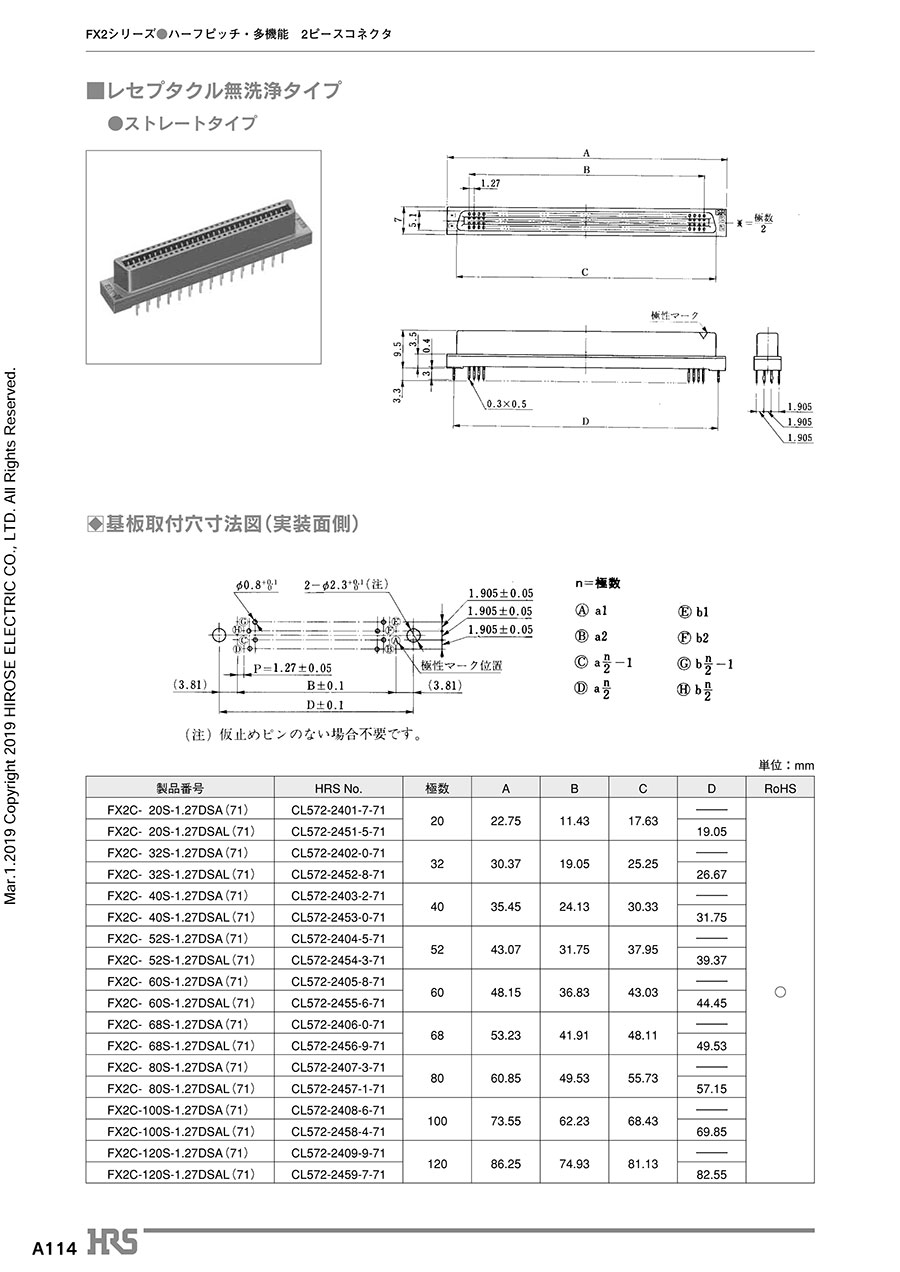

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
323円 ( 355円 ) | 在庫品1日目当日出荷可能 |
374円 ( 411円 ) | 在庫品1日目当日出荷可能 |
323円 ( 355円 ) | 在庫品1日目当日出荷可能 |
374円 ( 411円 ) | 在庫品1日目当日出荷可能 |
286円 ( 315円 ) | 在庫品1日目当日出荷可能 |
374円 ( 411円 ) | 在庫品1日目当日出荷可能 |
336円 ( 370円 ) | 在庫品1日目当日出荷可能 |
346円 ( 381円 ) | 在庫品1日目当日出荷可能 |
473円 ( 520円 ) | 在庫品1日目当日出荷可能 |
407円 ( 448円 ) | 在庫品1日目当日出荷可能 |
395円 ( 435円 ) | 在庫品1日目当日出荷可能 |
473円 ( 520円 ) | 在庫品1日目当日出荷可能 |
524円 ( 576円 ) | 在庫品1日目当日出荷可能 |
395円 ( 435円 ) | 在庫品1日目当日出荷可能 |
524円 ( 576円 ) | 在庫品1日目当日出荷可能 |
432円 ( 475円 ) | 在庫品1日目当日出荷可能 |
443円 ( 487円 ) | 在庫品1日目当日出荷可能 |
444円399円 ( 439円 ) | 在庫品1日目当日出荷可能 |
1,924円 ( 2,116円 ) | 9日目 |
889円 ( 978円 ) | 在庫品1日目当日出荷可能 |
456円 ( 502円 ) | 在庫品1日目当日出荷可能 |
476円 ( 524円 ) | 在庫品1日目当日出荷可能 |
1,816円 ( 1,998円 ) | 9日目 |
535円 ( 589円 ) | 在庫品1日目当日出荷可能 |
613円 ( 674円 ) | 在庫品1日目当日出荷可能 |
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
585円 ( 644円 ) | 在庫品1日目当日出荷可能 |
614円 ( 675円 ) | 在庫品1日目当日出荷可能 |
624円156円 ( 172円 ) | 在庫品1日目当日出荷可能 |
739円 ( 813円 ) | 在庫品1日目当日出荷可能 |
725円 ( 798円 ) | 在庫品1日目当日出荷可能 |
616円277円 ( 305円 ) | 在庫品1日目当日出荷可能 |
655円 ( 721円 ) | 在庫品1日目当日出荷可能 |
701円 ( 771円 ) | 在庫品1日目当日出荷可能 |
750円 ( 825円 ) | 在庫品1日目当日出荷可能 |
274円 ( 301円 ) | 在庫品1日目当日出荷可能 |
323円 ( 355円 ) | 在庫品1日目当日出荷可能 |
524円 ( 576円 ) | 在庫品1日目当日出荷可能 |
575円 ( 633円 ) | 在庫品1日目当日出荷可能 |
324円 ( 356円 ) | 在庫品1日目当日出荷可能 |
385円 ( 424円 ) | 在庫品1日目当日出荷可能 |
525円 ( 578円 ) | 在庫品1日目当日出荷可能 |
395円 ( 435円 ) | 在庫品1日目当日出荷可能 |
407円 ( 448円 ) | 在庫品1日目当日出荷可能 |
440円 ( 484円 ) | 在庫品1日目当日出荷可能 |
623円 ( 685円 ) | 在庫品1日目当日出荷可能 |
433円 ( 476円 ) | 在庫品1日目当日出荷可能 |
399円 ( 439円 ) | 在庫品1日目当日出荷可能 |
643円 ( 707円 ) | 在庫品1日目当日出荷可能 |
472円 ( 519円 ) | 在庫品1日目当日出荷可能 |
432円 ( 475円 ) | 在庫品1日目当日出荷可能 |
479円 ( 527円 ) | 在庫品1日目当日出荷可能 |
835円 ( 919円 ) | 在庫品1日目当日出荷可能 |
707円 ( 778円 ) | 在庫品1日目当日出荷可能 |
431円 ( 474円 ) | 在庫品1日目当日出荷可能 |
492円 ( 541円 ) | 在庫品1日目当日出荷可能 |
543円 ( 597円 ) | 在庫品1日目当日出荷可能 |
457円 ( 503円 ) | 在庫品1日目当日出荷可能 |
497円 ( 547円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ハーフピッチ・多機能 2ピース角型コネクタ。
【用途】
・組合せにより、基板対基板接続（スタッキング、水平、垂直）、リボンケーブル接続が可能です。
・豊富なバリエーションで、様々な接続が可能です。
・簡単なワンタッチ操作。
・ボートtoボードタイプ。
・フラックス上がり防止、スタック高さ12～16mm対応、誤挿入防止構造。
・基板対ケーブルタイプ。
【用途】
・各種配線に便利。
・コンピュータ、周辺端末機器、各種OA機器等。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
商品担当おすすめ
ハーフピッチ 多機能 2ピースコネクタ FX2シリーズのレビュー
自作
5
5.02019/01/23
K社の画像処理機のI/Oに使用しました。
オプションでは5,000-ですが自作すれば
1,000以下でできました。
4人が参考にしています。
基板対基板の接続コネクタとして
3
3.02018/06/17
ピッチが狭く極数が確保できること、ストレートとアングルが選べること、ケーブル接続も選べることが利点です。最近はさらなる小...もっと読む
1人が参考にしています。
製品の組み立て
5
5.02022/05/09
簡単なワンタッチ操作で使いやすいです。
使い勝手も問題ないです。
0人が参考にしています。
製品の拡張ボード接続用
3
3.02020/02/27
製品の拡張ボードを接続するコネクタに、このハーフピッチコネクタFX2C-40P-1.27DSA（71）を使用しました。ヒ...もっと読む
0人が参考にしています。
電子機器の接続に使用
3
3.02018/08/31
電子機器の接続に使用しています。お客様先の指定で購入しました。専用の工具もそろえてあるので、使い勝手も問題ないです。以前...もっと読む
0人が参考にしています。
