SDカードコネクタ DM1シリーズ

  • 使用電流 (A)
    0.5
  • 使用電圧 (V)
    AC125
  • 適用ピン・コンタクト
    メス(ソケット)
  • 接続方向
    アングル
  • 結線方法
    基板実装(SMT)
  • 端子接触部のめっき
  • 商品分類
    カードコネクタ
  • 仕様
    SDメモリーカード用
  • コンタクトピッチ (mm)
    2.5
  • 使用温度範囲 (℃)
    -25~+85
  • ターミナルピッチ (mm)
    2.5

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • メーカー荷姿リール品の商品につきまして
    リール芯のないテープカットでの出荷になります。メーカー梱包数と同数のご注文の場合でも、テープカット品の組み合わせとなる場合がございます。
    ご了承の程お願い申し上げます。
  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。
  • 在庫品はカット品の為、返品・キャンセル不可となります。ご了承ください。

型番:

DM1AA-SF-PEJ(72)
解除
    • この商品は2個からご注文いただけます。

    数量:

    DM1AA-SF-PEJ(72)の仕様・寸法情報

    用途
    対基板
    使用電流(A)
    0.5
    使用電圧(V)
    AC125
    ピン数
    10
    適用ピン・コンタクト
    メス(ソケット)
    シリーズ
    カード
    接続方向
    アングル
    代表規格
    ROHS
    結線方法
    基板実装(SMT)
    端子接触部のめっき
    商品分類
    カードコネクタ
    仕様
    SDメモリーカード用
    特徴
    スタンダード
    コンタクトピッチ(mm)
    2.5
    カット販売
    無(バラ)
    使用温度範囲(℃)
    -25~+85
    ターミナルピッチ(mm)
    2.5
    RoHS?
    10

    型番リスト

    表示件数
    型番
    DM1AA-SF-PEJ(72)
    関連

    用途

    ピン数

    シリーズ

    代表規格

    特徴

    カット販売

    RoHS?最小発注数量

    -

    対基板
    10
    カード
    ROHS
    スタンダード
    無(バラ)
    10
    2個
    通常単価(税別) (税込単価)
    通常出荷日
    325
    ( 358 )
    在庫品1日目当日出荷可能

    詳細情報

    基本情報

    SDメモリーカード用ソケットコネクタです。操作性の良いカードPush-Pushイジェクト方式です。
    【特長】
    ・ハウジング後部を板金で覆うことにより、カード挿入時の過度なストレスに耐えられます。(静荷重:400N)
    ・不慮の落下等カード先端から強大な荷重がかかるケースを想定した耐衝撃・堅牢設計です。
    ・カードイジェクト方式は、操作性の良いカード・プッシュイン-プッシュアウト方式を採用しています。
    ・本シリーズは、SD I/O に対応しているため、ブルートゥース通信モジュール等拡張モジュールを使用することができます。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • メーカー荷姿リール品の商品につきまして
      リール芯のないテープカットでの出荷になります。メーカー梱包数と同数のご注文の場合でも、テープカット品の組み合わせとなる場合がございます。
      ご了承の程お願い申し上げます。
    • 材料や部材入手難などの影響により納期が不安定になっています。
      販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
      注文停止中の商品は、再入荷時期の目途が立っておりません。
    • 在庫品はカット品の為、返品・キャンセル不可となります。ご了承ください。

    この商品に近い類似品がありませんでした。

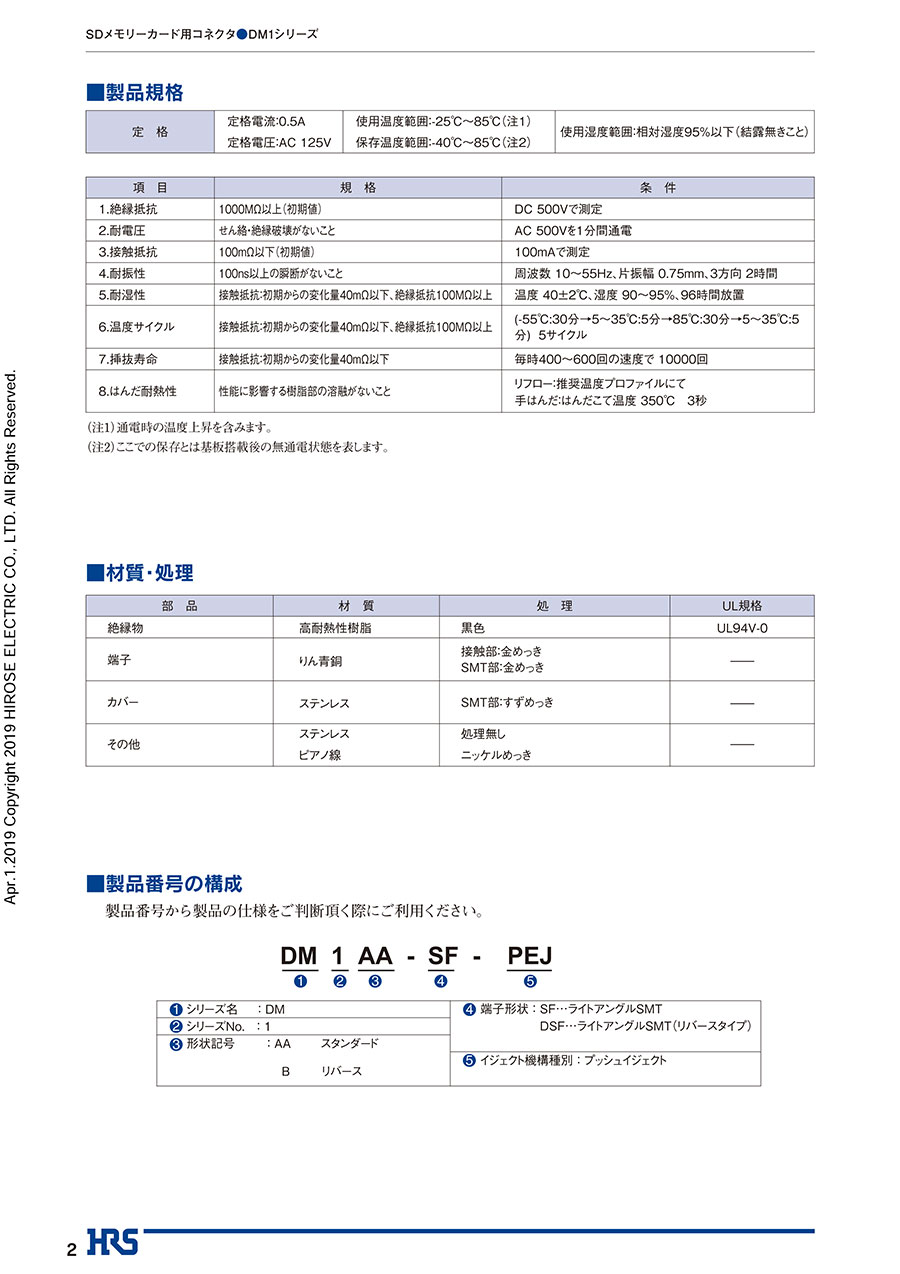

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    SDカードコネクタ DM1シリーズの型番DM1AA-SF-PEJ(72)のページです。 型番DM1AA-SF-PEJ(72)に関する仕様情報を記載しております。
