PC Card Standard準拠 カードバス対応ソケット IC9シリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

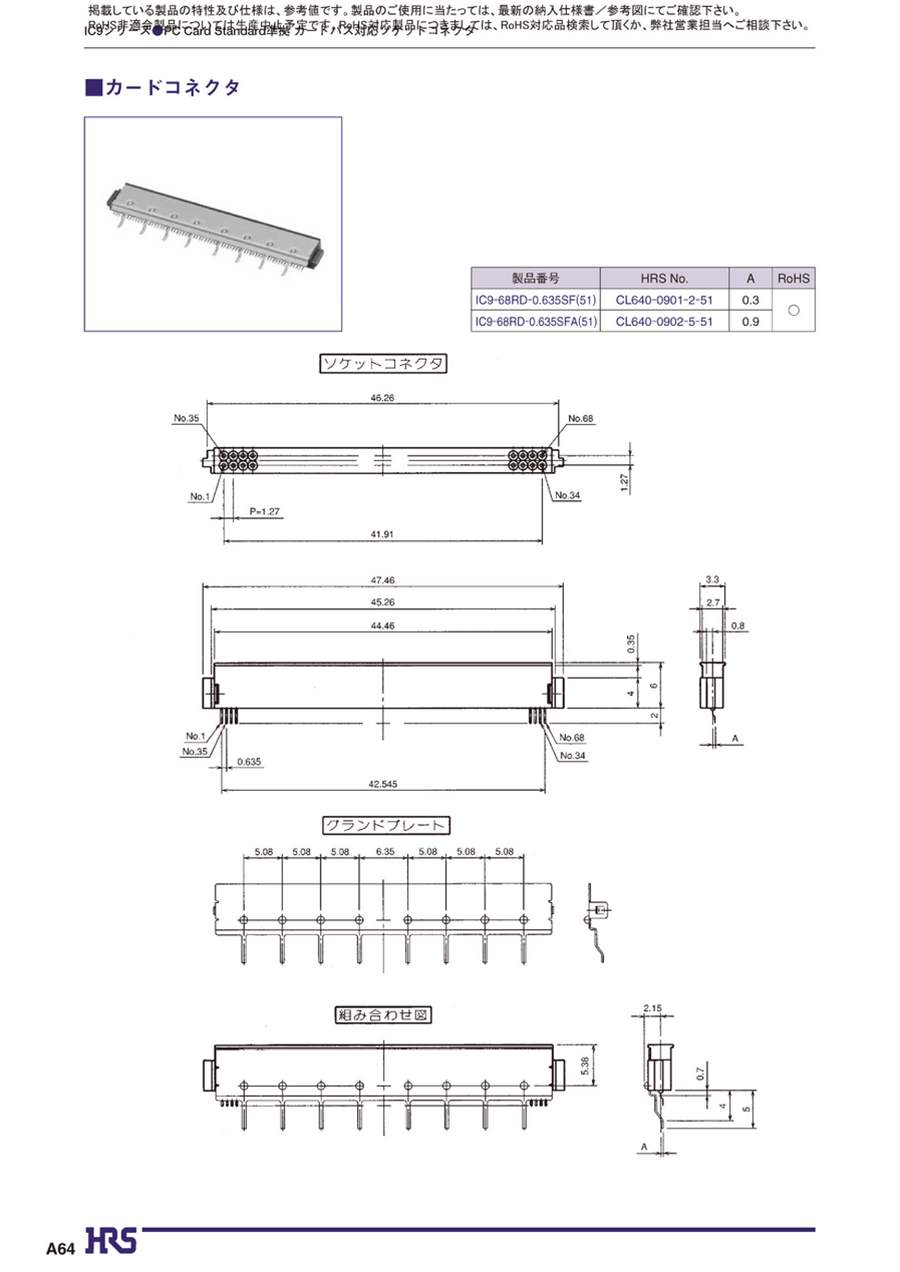

IC9-68RD-0.635SF(51)の仕様・寸法情報
用途
対基板
使用電流(A)
0.5
使用電圧(V)
AC125
ピン数
10
適用ピン・コンタクト
メス(ソケット)
シリーズ
カード
接続方向
アングル
代表規格
ROHS
結線方法
基板実装(SMT)
端子接触部のめっき
金
商品分類
カードコネクタ
特徴
偏心度 0.3mm
コンタクトピッチ(mm)
1.27
使用温度範囲(℃)
-20～+60
詳細情報
基本情報
PC Card Standard準拠のCard Bus対応PCカード用ソケットコネクタです。2種類のリード偏心度を選択可能です。
【特長】
・PC Card Standard準拠：グランド用に8個のディンプルを備えたグランドプレートが装備されています。
・これにより各種カードの信号の高速化が可能となります。
・リペア可能：はんだリペアを可能にするため、カードコネクタとグランドプレートを別々に実装する構造にしました。
・リード偏心度：PC Cardの部品高さに合わせ、基板の位置を変えられるように、リードの偏心が0.3mm、0.9mmを用意しています。
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。PC Card Standard準拠 カードバス対応ソケット IC9シリーズの型番IC9-68RD-0.635SF(51)のページです。
型番IC9-68RD-0.635SF(51)に関する仕様情報を記載しております。
