MMCXコネクタ

小型プッシュオンロック同軸コネクタ、MMCXコネクタです。
【特長】
・着脱容易なプッシュオン方式を採用。
・PCMCIAタイプIIカードに搭載可：MMCX-LR-SMT（40）は厚さ3.51mmであり、タイプ2カードのバック側への搭載が可能です。
・尚、カード装着時には基板実装面がカード中心線より偏心度0.36mmにてご使用頂くと、カードの中心軸とコネクタ中心軸が同一となります。

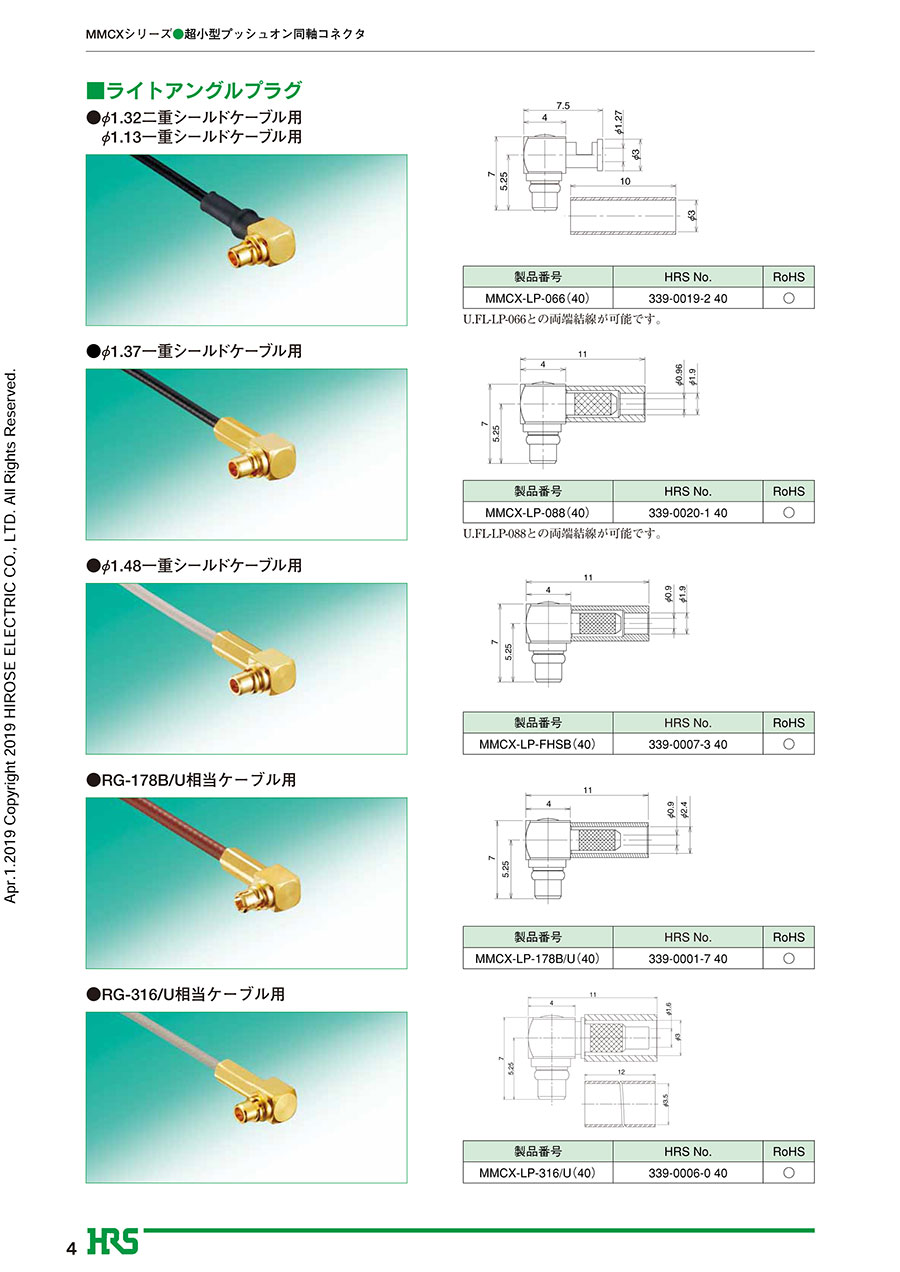

・極細ケーブル対応：RG型高周波同軸ケーブル・・・RG-178B／U（φ1.8）、・・・RG-316／U（φ2.59MAX）、φ1.48（一重シールド）フッ素系樹脂同軸ケーブル、φ1.32（二重シールド）極細フッ素系樹脂同軸ケーブル、φ1.13（一重シールド）極細フッ素系樹脂同軸ケーブル、φ1.37（一重シールド）極細フッ素系樹脂同軸ケーブル。
・他シリーズとの両端結線が可能：U.FL, N, BNC, HRM, TNCシリーズとの両端結線が可能です。
・高整合：高周波特性はDC～6GHzにおいて電圧定在波比（V.S.W.R.）1.2以下を実現しています。（代表値であり全ての製品には適用されません）
・互換性：開口部が共通しているので、MMCXコネクタとの嵌合が可能です。
【用途】
・無線LAN、GPS、POS、電子計測器、通信機器等の内部配線用。
