MIL規格準拠 丸形コネクタ H／MSシリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
TÜV対応 MIL準拠 丸形コネクタ
H/MSシリーズ一覧
MIL規格準拠 MSコネクタ H/MSシリーズの仕様について
製品規格
| 定格 | シェルサイズ | 10SL | 18 | 20 | 22 | 24 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 端子配列 | 4 | 3 | 10 | 15 | 29 | 14 | 22 | 23 | 10 | |
| 芯数 | 2 | 3 | 4 | 7 | 17 | 19 | 4 | 8 | 7 | |
| 定格電流／本（A） ［ ］は全体容量 | 13 ［24.5］ | 13 ［34.5］ | 23 ［76.2］ | 23 ［105.7］ | 13 ［44.2］ | 13A ［49.4］ | 46 ［152.5］ | 23 ［100.4］ | 46 ［211.5］ | |
| 定格電圧 | AC500V、DC700V | |||||||||
| 使用温度範囲 | -40～+125℃ | |||||||||
| 保存温度範囲 | -10～+60℃ | |||||||||
標準品
| 定格 | シェルサイズ | 10SL | 18 | 22 | 24 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 端子配列 | 3 | 10 | 22 | 10 | ||||||||||||
| 芯数 | 3 | 4 | 4 | 7 | ||||||||||||
| 定格電流（A）／本 | 7 | 10 | 13 | 17 | 23 | 17 | 23 | 23 | 35 | 46 | 23 | 35 | 46 | 23 | 35 | |
| 電線サイズ （mm2） | 0.5 | 0.75 | 1.25 | 2 | 3.5 | 2 | 3.5 | 3.5 | 5.5 | 8 | 3.5 | 5.5 | 8 | 3.5 | 5.5 | |
| 定格電圧（V） AD・DC | 200 | 500 | 250 | 500 | 250 | 250 | ||||||||||
| 汚染度 | 3 | 2 | 3 | 2 | 3 | 2 | ||||||||||
| 過電圧範疇 | Ⅲ | Ⅱ | Ⅲ | Ⅱ | Ⅲ | Ⅱ | ||||||||||
| 使用温度範囲 | -40～+125℃ | |||||||||||||||
| 保存温度範囲 | -10～+60℃ | |||||||||||||||
TÜV認定品
性能
| 項目 | 規格 | 条件 |
|---|---|---|
| 1.接触抵抗 | 10SL、20-29、22-14：5mΩ以下 18-10、20-15、22-23：3 ：3mΩ以下 22-22、24-10：1mΩ以下 | DC1Aで測定 |
| 2.絶縁抵抗 | 5000MΩ以上 | DC500Vで測定 |
| 3.耐電圧 | せん絡・絶縁破壊のないこと | AC2250Vを1分間 |
| 4.耐振性 | 10μs以上の電気的瞬断がないこと | 10～500Hz/サイクル、全振幅0.75mm、98m/s2で3方向、各3時間試験する。 |
| 5.衝撃 | 10μs以上の電気的瞬断がないこと | 加速度490m/s2、持続時間11ms 3方向、各3回試験する。 |
| 6.繰り返し動作 | 接触抵抗 初期×1.5mΩ以下 | 500回 |
| 7.温度サイクル | 絶縁抵抗500MΩ以上 | -55℃:30分⇒常温:10～15分⇒125℃:30分⇒常温:10～15分、計5サイクル放置する。 |
| 8.耐湿性 | 絶縁抵抗: 50MΩ以上（高湿時） 500MΩ以上（乾燥時） | 温度71℃､湿度95%､336時間放置する。 |
| 9.防水性 | コネクタ内部に浸水がないこと | 適合コネクタを嵌合した状態で、水深1mに0.5時間放置する。 |
材質・処理
| 材質 | 処理 | 備考 | |
|---|---|---|---|
| シェル 外装 | アルミ合金 （亜鉛合金：H/MS3108Bプラグのコード管） | 黒クロメート処理 | - |
| 絶縁物 | PPS樹脂又はPBT樹脂又はシリコーンゴム | 黒色 | UL94V-0 （シリコーンゴムは除く） |
| 端子 | 銅合金 | 銀めっき | - |
| ブッシング | ニトリルゴム（ クロロプレンゴム：H/MS08Aプラグ） | 黒色 | - |
この商品の注意事項について
コネクタ使用上の注意
- 1.コネクタを抜き差しする際は、必ず回路の電源を切ってから行なってください。
- 2.回路の電源側には感電防止の為、必ず雌端子側のコネクタをご使用ください。
- 3.コネクタは、必ずねじロック機構を働かせ（最後まで締めきった状態）でご使用ください。
- 4.ケーブルの構造によりケーブルクランプ力、ケーブル回転力、防水性などが異なりますので事前にご確認の上、ご使用ください。
- 5.本製品は銀めっき端子を採用しております。銀は硫化性のガスに反応しやすく、下記の様な特殊環境下でのご使用は変色等の劣化を招く恐れがありますのでご注意ください。
- 粉塵、ほこりの多い場所
- 二酸化硫黄ガス、硫化水素ガス、二酸化窒素ガス等の濃度が高い地域・場所。（工場の排気ガス等）
- 暖房器具の近く等、寒暖差の大きな環境 また保管については変色防止の為、メーカー梱包状態又はそれに準ずる梱包状態で次の環境下で保管してください。
- 温度：-10～+60℃、湿度：85％以下（温度変化が少ない常温・常湿度の環境を推奨します。）
- 納入後6ヶ月以内にご使用頂きます様お願いします。 （保管期間を過ぎた製品は、はんだ付性に問題がないことをご確認の上ご使用ください。）

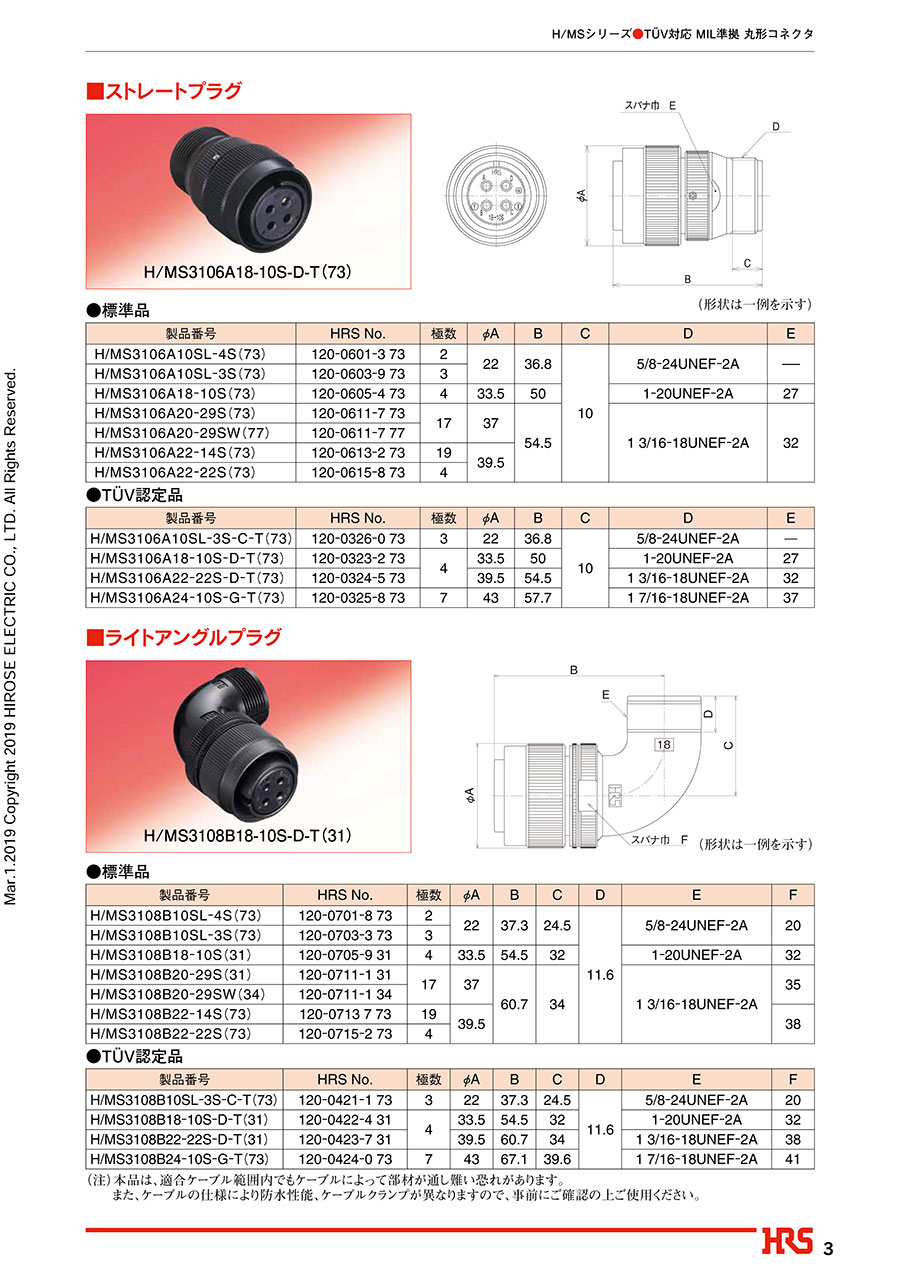

型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,738円 ( 3,012円 ) | 在庫品1日目当日出荷可能 |
3,498円 ( 3,848円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
MIL規格準拠のH／MS丸型コネクタ。
【特長】
・プラグにはストレート、ライトアングルタイプがあり、防水タイプ、TÜV認定品から選択可能。
・プラグの防水タイプにはL形タイプとストレートタイプを用意。
・L形タイプは結線作業性を損なわない分割シェル。
・プラグは、レセプタクルと嵌合状態での防水構造。
・防水性能はIP67F以上。
・レセプタクルの雄端子タイプは単体で防水構造（雄端子タイプ）。
・TÜV認定品はコネクタの抜き差しで、アースが他の回路の接続前に接続、他の回路の遮断後に遮断される構造。
・この保護回路はコネクタの外装の金属ケースに直接接続された構造。
・MIL規格品と互換性があります。
【用途】
・各種配線に便利。
ご注意
- 【取扱終了情報】在庫無くなり次第、ミスミで受注受付を終了します。推奨代替品はございません。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
