LVDS対応 1mmピッチ基板対ケーブルコネクタ FX15シリーズ
- 通常単価(税別)
- 160円～257円
- 税込単価
- 176円～283円
LVDS伝送に対応したシールド角型コネクタ。【特長】・基板側コネクタは共通で、ディスクリートケーブル、...
詳細を確認- メーカー荷姿リール品の商品につきまして
リール芯のないテープカットでの出荷になります。メーカー梱包数と同数のご注文の場合でも、テープカット品の組み合わせとなる場合がございます。
ご了承の程お願い申し上げます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
LVDS伝送に対応したシールドコネクタで、基板側コネクタは共通でケーブル側は選択が可能なタイプ
ディスクリートケーブル、細線同軸ケーブルの選択が可能
LVDS対応 1mmピッチ基板対ケーブルコネクタ FX15シリーズの主な特長について
2列接点、1列リード構造による省スペース化かつ伝送路等長化
実装部:0.5mmピッチ1列構造
接点部:1mmピッチ千鳥2列構造
1列に集約し伝送路等長化
大きなガイド形状による良好な嵌合性
大型ガイドポスト
優れたサイドロック操作性
金属シェル付きタイプ（FX15、FX15Sシリーズ）
金属シェルなしタイプ（FX15Mシリーズ）
高いシールド効果
この商品の製品規格について
| 定格 | 定格電流 定格電圧 | 0.5A AC100V | 使用温度範囲 保存温度範囲 | -55～80℃(注1) -10～60℃(注2) |
|---|
| 項目 | 規格 | 条件 |
|---|---|---|
| 1.接触抵抗 | 60mΩ以下(注3) | 1mAで測定 |
| 2.絶縁抵抗 | 500MΩ以上 | DC100Vで測定 |
| 3.耐電圧 | せん絡・絶縁破壊がないこと | AC300Vで1分間通電 |
| 4.総合挿抜力 | 差込力：30N以下 引抜力：2N以上 | 適合コネクタで測定 |
| 5.挿抜寿命 | 接触抵抗80mΩ以下(注3) | 挿抜50回 |
| 6.耐震性 | 1μs以上の電気的瞬断がないこと | 周波数10～55Hz、片振幅0.75mm、3軸方向各2時間 |
| 7.耐衝撃性 | 1μs以上の電気的瞬断がないこと | 加速度490m/s2、持続時間11ms、正弦半波3軸方向各3回 |
| 8.耐湿性 | 接触抵抗80mΩ以下(注3) 破損・ひび、部品のゆるみがないこと | 温度40℃、湿度90～95%中に96時間放置 |
| 9.温度サイクル | 接触抵抗80mΩ以下(注3) 絶縁抵抗500MΩ以上 | 温度-55→15～35→85→15～35℃ 時間30→5→30→5分を5サイクル試験 |
| 10.塩水噴霧 | 接触抵抗80mΩ以下(注3) コネクタの機能を損なう様な腐食等が無いこと | 濃度5%の塩水、48時間放置 |
（注1）通電時の温度上昇を含みます。
（注2）ここでの保存とは、基板搭載前の未使用品に対する長期保管状態を表します。
（注3）接続する電線の導体抵抗を含みます。（L=12mm)
この商品の材質・処理について
レセプタクル
| 部品 | 材質 | 処理 | 規格 |
|---|---|---|---|
| 絶縁物 | ポリアミド樹脂 | クロ色 | UL94V-0 |
| 端子 | 銅合金 | 接触部：金めっき 実装部：純すずめっき | - |
| 金属シェル(シェル付きタイプのみ) | FX15S：洋白 FX15SC：ステンレス | FX15S：- FX15SC：純すずめっき | - |
| 固定金具(シェル付きタイプのみ) | 銅合金 | 部分金フラッシュめっき | - |
プラグ
| 部品 | 材質 | 処理 | 規格 |
|---|---|---|---|
| 絶縁物 | ポリアミド樹脂 | クロ色 | UL94V-0 |
| 端子 | 銅合金 | 接触部：金めっき 結線部：純すずめっき | - |
| 金属シェル(シェル付きタイプのみ) | 洋白 | - | - |
| ロック金具(シェル付きタイプのみ) | ステンレス | - | - |
| 金属シェル・ロック金具一体 (細線同軸線タイプ) | ステンレス | ニッケルめっき | - |
この商品の推奨温度プロファイルについて
本温度プロファイルは下記設定条件での参考です。条件により異なりますので確認後実装してください。
適用条件
試験基板 寸法:40×30×1（mm)
リフロー方式 材質:ガラスエポキシ
はんだ 組成:Sn-3Ag-0.5Cu（フラックス含有量: 10.5wt%）
メタルマスク厚: 0.12mm
（注1）この温度プロファイルは推奨値です。
（注2）リフロー工程は2回以下とします。
（注3）クリームはんだの種類およびメーカー、基板サイズ、その他の実装部材等の影響等、条件により異なりますので、実装状態を十分ご確認の上ご使用お願いします。
洗浄条件
有機溶剤系洗浄
| 溶剤 | 常温洗浄 | 加熱洗浄 |
|---|---|---|
| IPA(イソプロピルアルコール) | ○ | ○ |
水系洗浄
水系の洗浄剤（テルペン、アルカリ鹸化剤等）を使用する場合は、各洗浄剤メーカーが発行している金属、樹脂に対する影響表を基に洗浄剤の選択を行う。
水分が残ったまま放置することがないように注意。
洗浄の注意点
有機溶剤系及び水系の洗浄において、フラックスや洗浄剤がコネクタに残りますと、電気性能の劣化を引き起こす可能性がありますので、確実な洗浄が行なわれているかを十分確認してください。

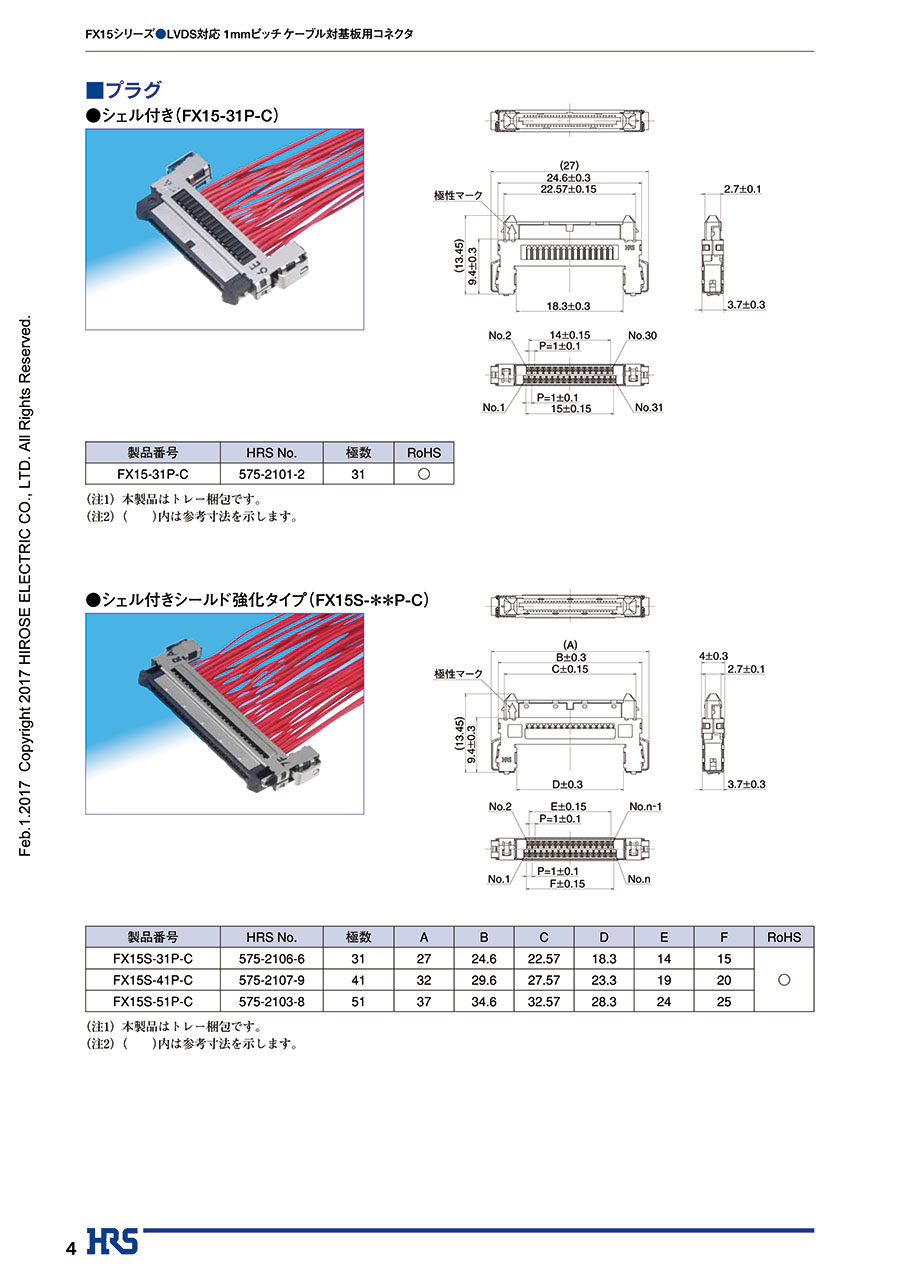

型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
172円 ( 189円 ) | 在庫品1日目当日出荷可能 |
257円 ( 283円 ) | 在庫品1日目当日出荷可能 |
172円 ( 189円 ) | 在庫品1日目当日出荷可能 |
183円 ( 201円 ) | 在庫品1日目当日出荷可能 |
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
LVDS伝送に対応したシールド角型コネクタ。
【特長】
・基板側コネクタは共通で、ディスクリートケーブル、細線同軸ケーブル、シールドFFCを選択可能。
・2列接点・1列リードによる小型・省スペース構造。
・省スペースでありながら伝送路を等長化。
・豊富なバリエーション。大きなガイド形状による優れた嵌合性。
・優れたサイドロック操作性。
・高いシールド効果（FX15Sシリーズ）。
【用途】
・各種配線に便利。
