JIS C 5432準拠 丸形コネクタ JRシリーズ【1～100個入り】
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 21円～1,898円特別価格
- 税込単価
- 23円～2,088円特別価格
JIS C 5432準拠 丸形コネクタ 産業機器全般【特長】JIS C 543...
詳細情報を確認する未確定：候補が24型番あります。
商品情報
JIS C 5432準拠 丸形コネクタ

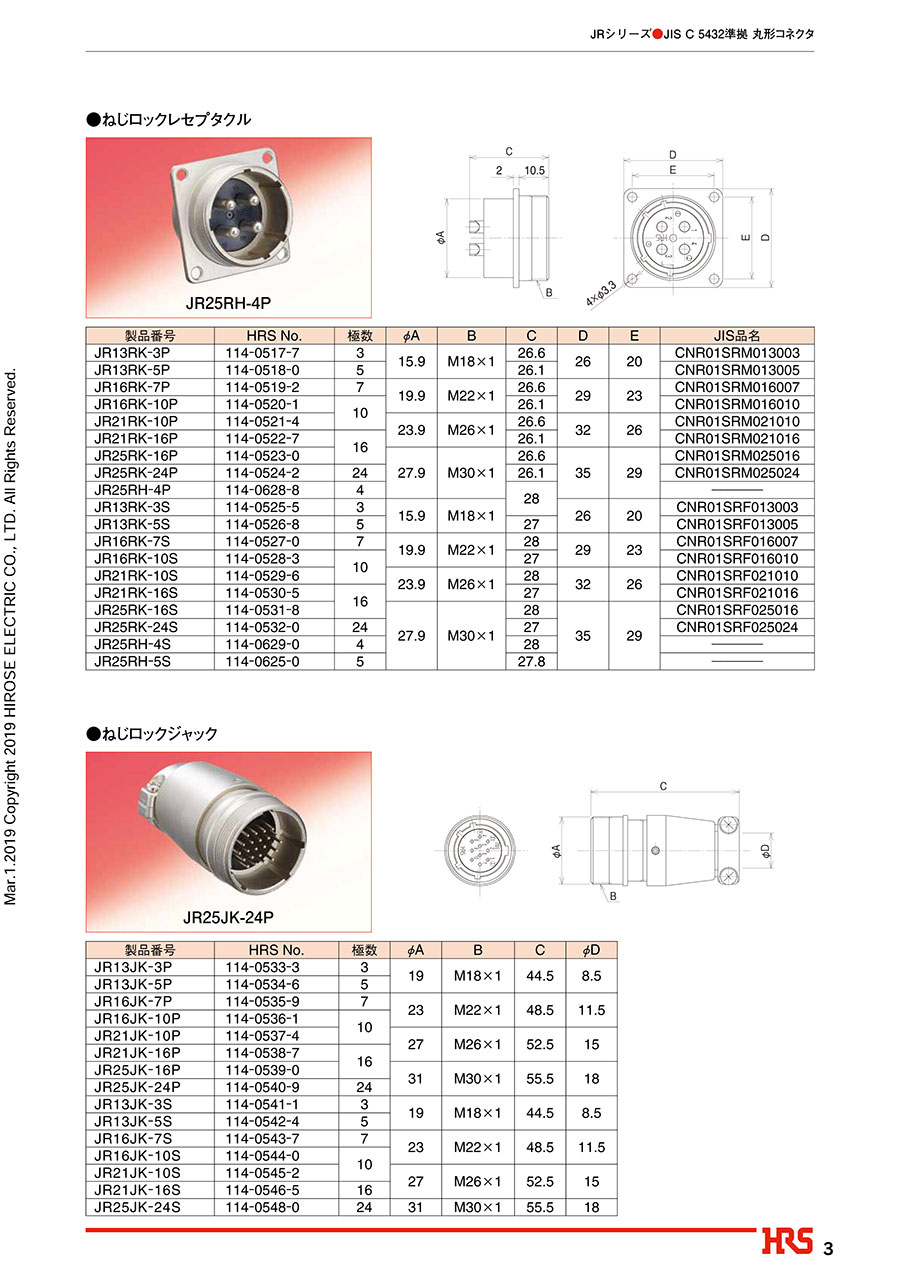

JRシリーズ一覧
JIS C 5432準拠 丸形コネクタ JRシリーズの仕様について
製品規格
| 定格 | 定格電流 | シェルサイズ | 極数 | 定格電流 |
|---|---|---|---|---|
| 13 | 3 | 10A | ||
| 5 | 5A | |||
| 16 | 7 | 10A | ||
| 10、14 | 5A | |||
| 21 | 10 | 10A | ||
| 16 | 5A（圧着タイプ3A） | |||
| 26 | 5A（端子番号A、Bのみ10A） | |||
| 25 | 4 | 30A | ||
| 5、16 | 10A | |||
| 24 | 5A（圧着タイプ3A） |
| 定格 | 定格電圧 | シェルサイズ | 極数 | 定格電圧 |
|---|---|---|---|---|
| 13 | 3、5 | AC250、DC350V | ||
| 16 | 7、10、14 | |||
| 21 | 10、16、26 | |||
| 25 | 4、5 16、24 | AC1000V、DC1400V AC250、DC350V |
| 定格 | 使用温度範囲 | -25 ～ 85℃ |
|---|---|---|
| 保存温度範囲 | -10 ～ 60℃ |
| 項目 | 規格 | 条件 |
|---|---|---|
| 1.接触抵抗 | 5mΩ以下 JR21-16極圧着タイプ:10mΩ以下 JR25-24極圧着タイプ:10mΩ以下 | DC1Aで測定 |
| 2.絶縁抵抗 | 1000MΩ以上 JR25-4、5極:10000MΩ以上 | DC500Vで測定 |
| 3.耐電圧 | せん絡・絶縁破壊のないこと | AC1000Vを1分間 JR25-4、5極:AC3000Vを1分間 |
| 4.耐振性 | 10μs以上の電気的瞬断がないこと | 10～55Hz/サイクル、振幅0.75mm、3方向、各2時間試験する。 |
| 5.衝撃 | 10μs以上の電気的瞬断がないこと | 加速度490 m/s2、持続時間11ms 6方向、各3回試験する。 |
| 6.繰り返し動作 | 接触抵抗10mΩ以下 | 500回 |
| 7.温度サイクル | 絶縁抵抗1000MΩ以上 JR25-4、5極:絶縁抵抗10000MΩ以上 | -40℃:30分⇒常温:10～15分⇒100℃:30分⇒常温:10～15分、計5サイクル放置する。 |
| 8.耐湿性 | 絶縁抵抗（乾燥時） 100MΩ以上 5000MΩ以上:JR25-4、5極 | 温度40℃､ 湿度90～95%､ 96時間放置する。 |
材質・処理
| 部品 | 材質 | 処理 | 備考 |
|---|---|---|---|
| 外装 | アルミニウム合金 | ニッケルめっき | ― |
| 絶縁物 | フェノール樹脂 PPS樹脂 | ― | UL94V-0 |
| 端子 | 銅合金 | 銀めっき | ― |
この商品の主な性能について
- 1.図は、ピンインサートの嵌合面から見た状態を示します。
- 2.耐電圧は試験電圧値で示してあります。
シェルサイズ13の端子配列および主な性能
シェルサイズ16の端子配列および主な性能
シェルサイズ21の端子配列および主な性能
シェルサイズ25の端子配列および主な性能
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,038円 ( 1,142円 ) | 在庫品1日目当日出荷可能 |
298円 ( 328円 ) | 在庫品1日目当日出荷可能 |
508円 ( 559円 ) | 在庫品1日目当日出荷可能 |
1,188円 ( 1,307円 ) | 在庫品1日目当日出荷可能 |
1,898円 ( 2,088円 ) | 在庫品1日目当日出荷可能 |
1,848円 ( 2,033円 ) | 在庫品1日目当日出荷可能 |
1,338円 ( 1,472円 ) | 在庫品1日目当日出荷可能 |
1,868円 ( 2,055円 ) | 在庫品1日目当日出荷可能 |
638円 ( 702円 ) | 在庫品1日目当日出荷可能 |
488円 ( 537円 ) | 在庫品1日目当日出荷可能 |
538円 ( 592円 ) | 在庫品1日目当日出荷可能 |
1,489円 ( 1,638円 ) | 在庫品1日目当日出荷可能 |
1,278円 ( 1,406円 ) | 在庫品1日目当日出荷可能 |
1,358円 ( 1,494円 ) | 在庫品1日目当日出荷可能 |
688円481円 ( 529円 ) | 在庫品1日目当日出荷可能 |
478円 ( 526円 ) | 在庫品1日目当日出荷可能 |
1,038円 ( 1,142円 ) | 在庫品1日目当日出荷可能 |
1,168円 ( 1,285円 ) | 在庫品1日目当日出荷可能 |
21円 ( 23円 ) | 在庫品1日目当日出荷可能 |
58円 ( 64円 ) | 1日目 |
1,574円 ( 1,731円 ) | 在庫品1日目当日出荷可能 |
58円 ( 64円 ) | 1日目 |
21円 ( 23円 ) | 在庫品1日目当日出荷可能 |
1,574円 ( 1,731円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
JIS C 5432準拠 丸形コネクタ
産業機器全般
【特長】
JIS C 5432「電気機器用丸形コネクタ」に準拠した丸形コネクタです
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
- こちらの商品は仕様や使い方についての技術的質問、該非判定書等の輸出用書類、環境負荷物質や生産国についてのお問合せを受け付けておりません。
