HIF3Bシリーズ用 カバーケース
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が7型番あります。
商品情報
MIL規格準拠リボンケーブルコネクタHIF3Bシリーズの圧着ソケット用カバーケース
HIF3シリーズと互換性があり、幅広い用途で利用可能
HIF3Bシリーズ用 カバーケースの主な特長
材質・処理
| 部品 | 材質 | 処理 | 備考 |
|---|---|---|---|
| 絶縁物 | ABS樹脂 | 黒色 | UL94V-0 |
| クランプ | 鋼 | ニッケルめっき | - |
| 特殊ナット | 黄銅 | - | |
| ネジ | M2、L=8 | ||
| ナット | M2 |

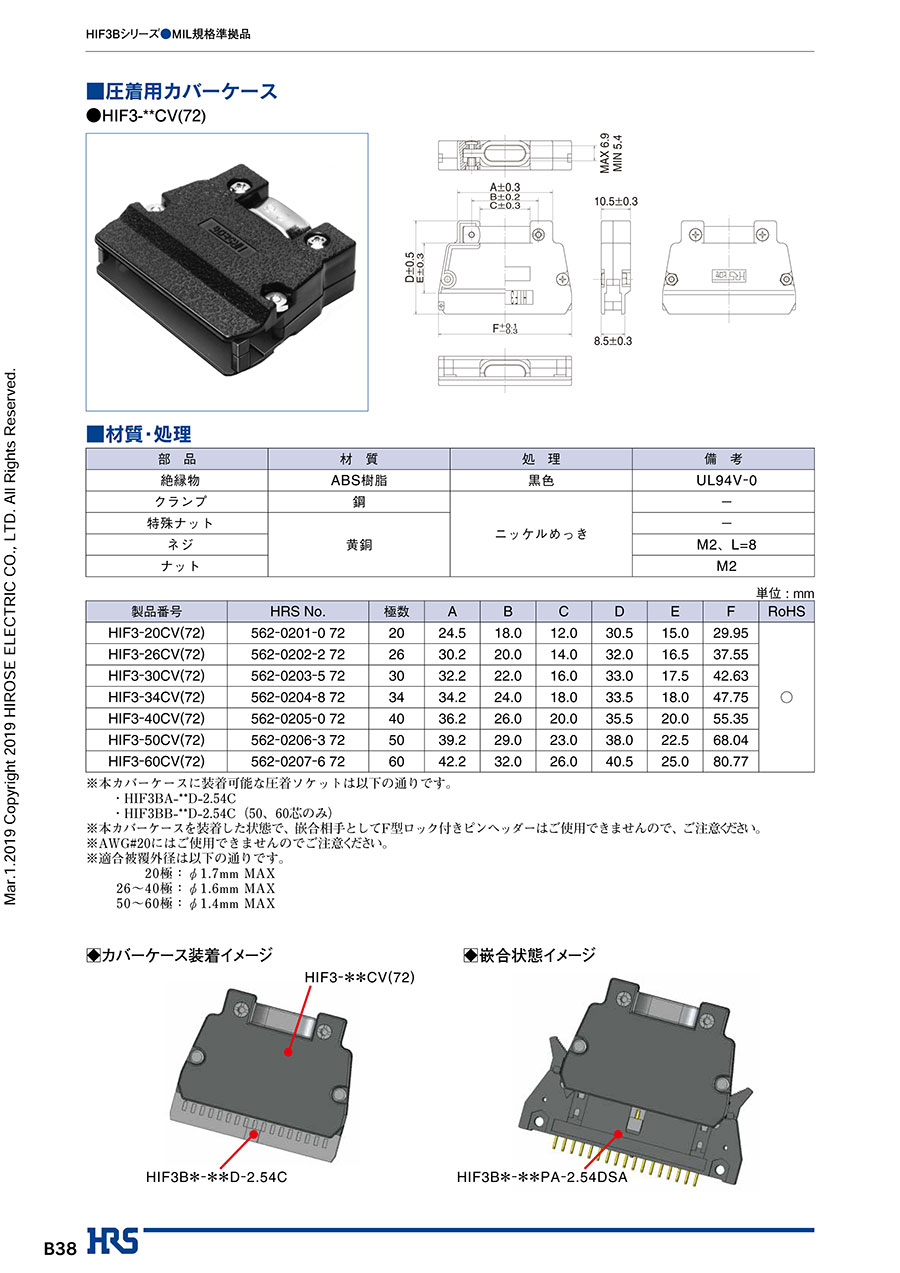

この商品の外形図と寸法
寸法図
単位:mm
| 製品番号 | HRS No. | 極数 | A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|---|
| HIF3-20CV(72) | 562-0201-0 72 | 20 | 24.5 | 18.0 | 12.0 | 30.5 | 15.0 | 29.95 |
| HIF3-26CV(72) | 562-0202-2 72 | 26 | 30.2 | 20.0 | 14.0 | 32.0 | 16.5 | 37.55 |
| HIF3-30CV(72) | 562-0203-5 72 | 30 | 32.2 | 22.0 | 16.0 | 33.0 | 17.5 | 42.63 |
| HIF3-34CV(72) | 562-0204-8 72 | 34 | 34.2 | 24.0 | 18.0 | 33.5 | 18.0 | 47.75 |
| HIF3-40CV(72) | 562-0205-0 72 | 40 | 36.2 | 26.0 | 20.0 | 35.5 | 20.0 | 55.35 |
| HIF3-50CV(72) | 562-0206-3 72 | 50 | 39.2 | 29.0 | 23.0 | 38.0 | 22.5 | 68.04 |
| HIF3-60CV(72) | 562-0207-6 72 | 60 | 42.2 | 32.0 | 26.0 | 40.5 | 25.0 | 80.77 |
- ※ 本カバーケースに装着可能な圧着ソケットは以下の通りです。
- ・HIF3BA-※※D-2.54C、HIF3BB-※※D-2.54C(50、60芯のみ）
- ※ 本カバーケースを装着した状態で、嵌合相手としてF型ロック付きピンヘッダーは使用できませんので、注意してください。
- ※ AWG♯20には使用できませんので、注意してください。
- ※ 適合被覆外径は以下の通りです。
- ・20極:Φ1.7（直径1.7mm）MAX、26～40極:Φ1.6（直径1.6mm）MAX、50～60極:Φ1.4（直径1.4ｍｍ）MAX
この商品の装着例
カバーケース装着イメージ/HIF3B※-※※D-2.54C
嵌合状態イメージ/HIF3B※－※※PA-2.54DSA
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
500円 ( 550円 ) | 在庫品1日目当日出荷可能 |
558円 ( 614円 ) | 在庫品1日目当日出荷可能 |
555円 ( 611円 ) | 在庫品1日目当日出荷可能 |
573円 ( 630円 ) | 在庫品1日目当日出荷可能 |
514円 ( 565円 ) | 在庫品1日目当日出荷可能 |
654円 ( 719円 ) | 在庫品1日目当日出荷可能 |
648円 ( 713円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
MIL規格準拠リボンケーブルコネクタHIF3Bシリーズの圧着ソケット用カバーケースです。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品担当おすすめ
HIF3Bシリーズ用 カバーケースのレビュー
PLCに取り付けたコネクタのカバーとして使用
3
3.02018/08/31
PLCに取り付けたコネクタのカバーケースとして使用しています。コネクタはHIF3Bシリーズではなく、別シリーズになります...もっと読む
0人が参考にしています。
