エレクトロニクス部品技術窓口
デジタル放送機器対応D端子コネクタ DXLMシリーズ
- 端子接触部のめっき
- 金
- 商品分類
- レセプタクル
- コンタクトピッチ (mm)
- 1.27
- ターミナルピッチ (mm)
- 2.54

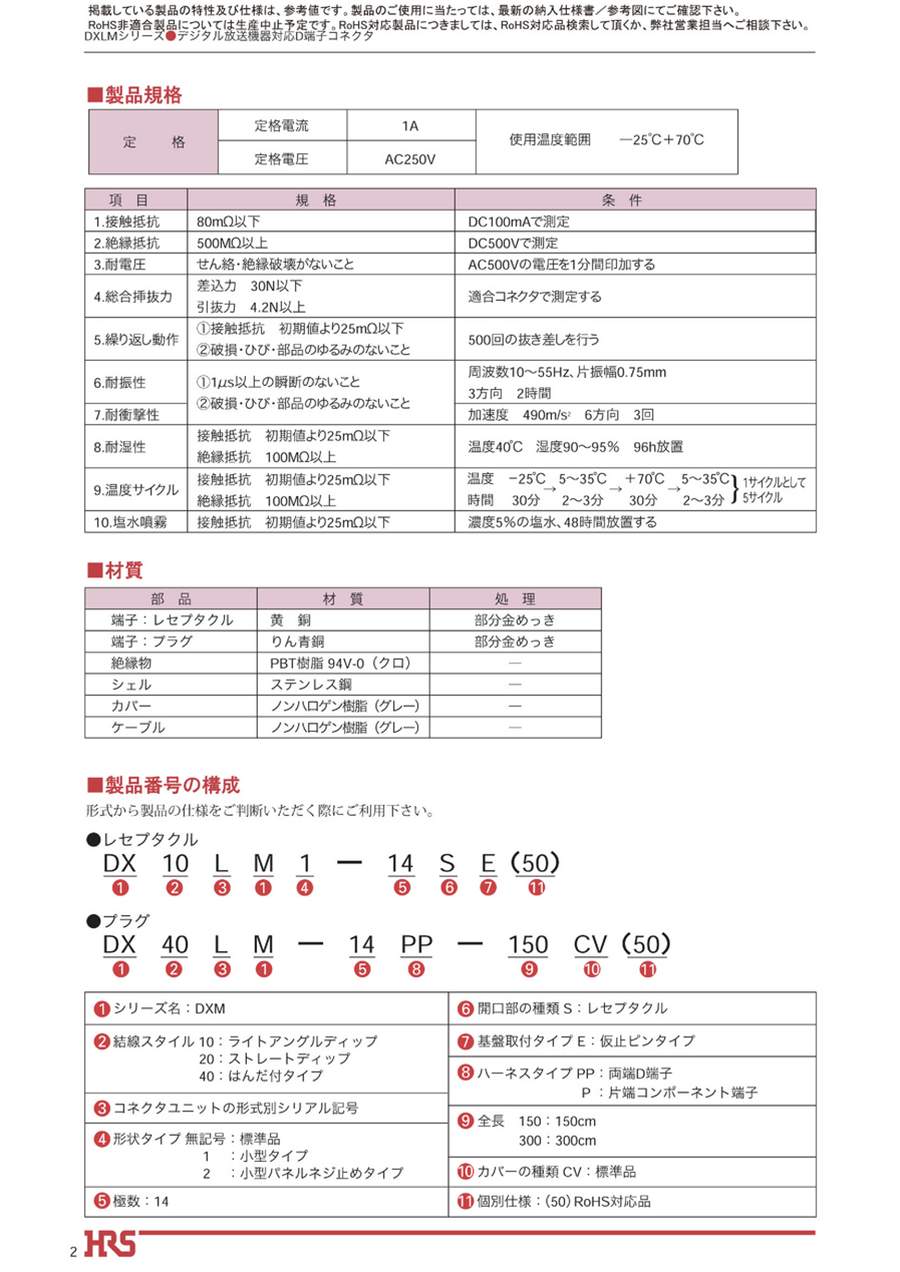

DX20LM-14SE(50)の仕様・寸法情報
詳細情報
基本情報
デジタル放送機器用のD端子コネクタです。
【特長】
・パネル厚3mm対応：嵌合部を1.5mm伸ばすことにより、筐体パネル厚3mmに対応できます
・万全の静電気対策：独自の構造により、金属シェル、ロック片基板、の順で確実にアースを落とすことができます
・基板仮止め機構：コネクタ底部にフック形状のボスを設け、基板実装時の前倒れ、ぐらつきを防止します
・基板固定力の強化：大型のロック片リード部をはんだ付けすることにより、基板固定力が大幅に向上しました
・誤操作により、予期しない力が加わった際にも破損しないよう十分な安全マージンをとっています
・EIAJ規格RC-5237準拠：デジタル放送映像信号接続用D端子コネクタに準拠しています
