CD形圧着タイプコネクタ
CD シリーズ一覧
D-subコネクタ（圧着結線タイプ） CDシリーズの仕様について
製品規格
| 項目 | 規格値 | |
|---|---|---|
| 使用温度範囲 | -55～+85℃ | |
| 電流容量 | 3A | |
| 定格電圧 | AC350V | |
| 絶縁抵抗 | DC500Vにて5000MΩ以上 | |
| 接触抵抗 | DC100mAにて25mΩ以下 | |
| 耐電圧 | AC1250Vr.m.sにて1分間 | |
材質・処理
| 部品名 | 材質 | 色・処理 |
|---|---|---|
| シェル | 軟鋼 | ニッケルめっき |
| 絶縁物 | PBT樹脂* | 黒色 |
| 端子 | りん青銅 | ニッケルめっき＋部分金めっき |
*UL94V-0
この商品の外形図と寸法について

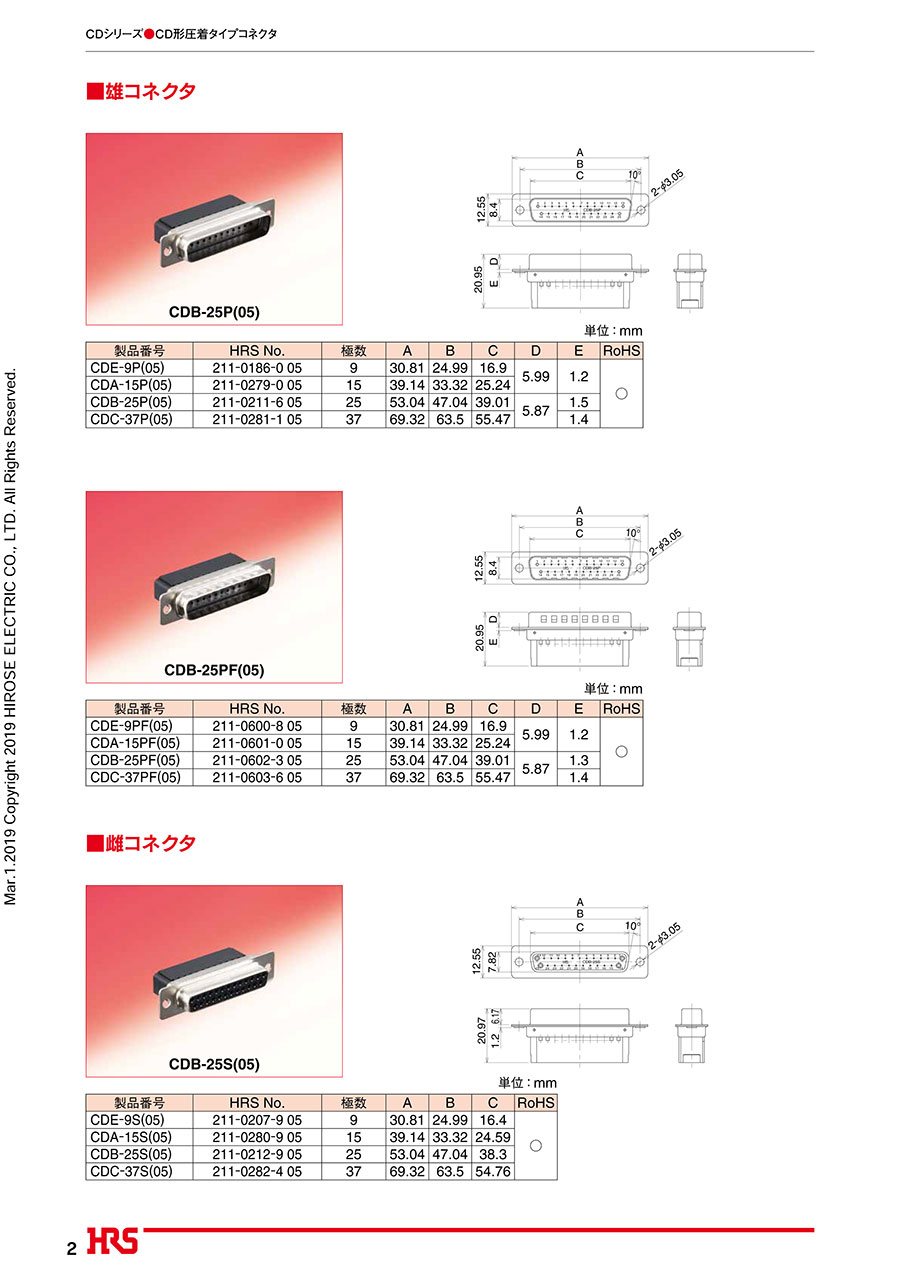

雄コネクタ CDB-25P(05)
雄コネクタ CDB-25P(05)の寸法図
雄コネクタ CDB-25PF（05）
雄コネクタ CDB-25PF（05）の寸法図
雌コネクタ
雌コネクタの寸法図
コンタクト（雄端子）寸法図
コンタクト（雌端子）寸法図
この商品の使用方法について
コネクタの取付方法および取付寸法
コネクタをパネルの前面から取り付ける場合（前面取付）
単位:mm
| シェルサイズ | A1 | B1 | |
|---|---|---|---|
| E | 24.99 | 22 | |
| A | 33.32 | 30.3 | |
| B | 47.04 | 44 | |
| C | 63.5 | 60.5 | |
前面取付のシェルサイズ表
コネクタをパネルの後面から取り付ける場合（後面取付）
単位:mm
| シェルサイズ | A2 | B2 | |
|---|---|---|---|
| E | 24.99 | 20.2 | |
| A | 33.32 | 28.6 | |
| B | 47.04 | 42.5 | |
| C | 63.5 | 59.2 | |
後面取付のシェルサイズ表
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,992円 ( 2,191円 ) | 在庫品1日目当日出荷可能 |
2,796円 ( 3,076円 ) | 在庫品1日目当日出荷可能 |
2,512円 ( 2,763円 ) | 在庫品1日目当日出荷可能 |
2,470円 ( 2,717円 ) | 在庫品1日目当日出荷可能 |
28円 ( 31円 ) | 6日目 |
885円 ( 974円 ) | 在庫品1日目当日出荷可能 |
834円 ( 917円 ) | 在庫品1日目当日出荷可能 |
873円 ( 960円 ) | 在庫品1日目当日出荷可能 |
628円 ( 691円 ) | 在庫品1日目当日出荷可能 |
900円630円 ( 693円 ) | 在庫品1日目当日出荷可能 |
709円 ( 780円 ) | 在庫品1日目当日出荷可能 |
877円 ( 965円 ) | 在庫品1日目当日出荷可能 |
907円 ( 998円 ) | 在庫品1日目当日出荷可能 |
1,504円 ( 1,654円 ) | 在庫品1日目当日出荷可能 |
608円 ( 669円 ) | 在庫品1日目当日出荷可能 |
598円 ( 658円 ) | 在庫品1日目当日出荷可能 |
576円 ( 634円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
結線の省力化と信頼性を向上させた圧着結線方式のコネクタ。
【特長】
・極数は、9、15、25、37極の4種類が揃っており、電線はAWG＃28～20（2種類の端子を使用）まで圧着結線が可能です。
・金属シェルを使用し、小型化、堅牢化に貢献致します。
・プラグケースが使用でき、ライトアングルタイプ、ストレートタイプ、はんだタイプ、圧着タイプ、リボン圧接タイプと組合せが可能です。
【用途】
・各種配線に便利。
