ライトアングル タイプコネクタ RD＊Dシリーズ
- 通常単価(税別)
- 464円～2,120円特別価格
- 税込単価
- 510円～2,332円特別価格
【特長】・各種アクセサリーにより、用途に応じたご使用が可能です。・金属シェルを使用し、小型化、堅牢化に...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

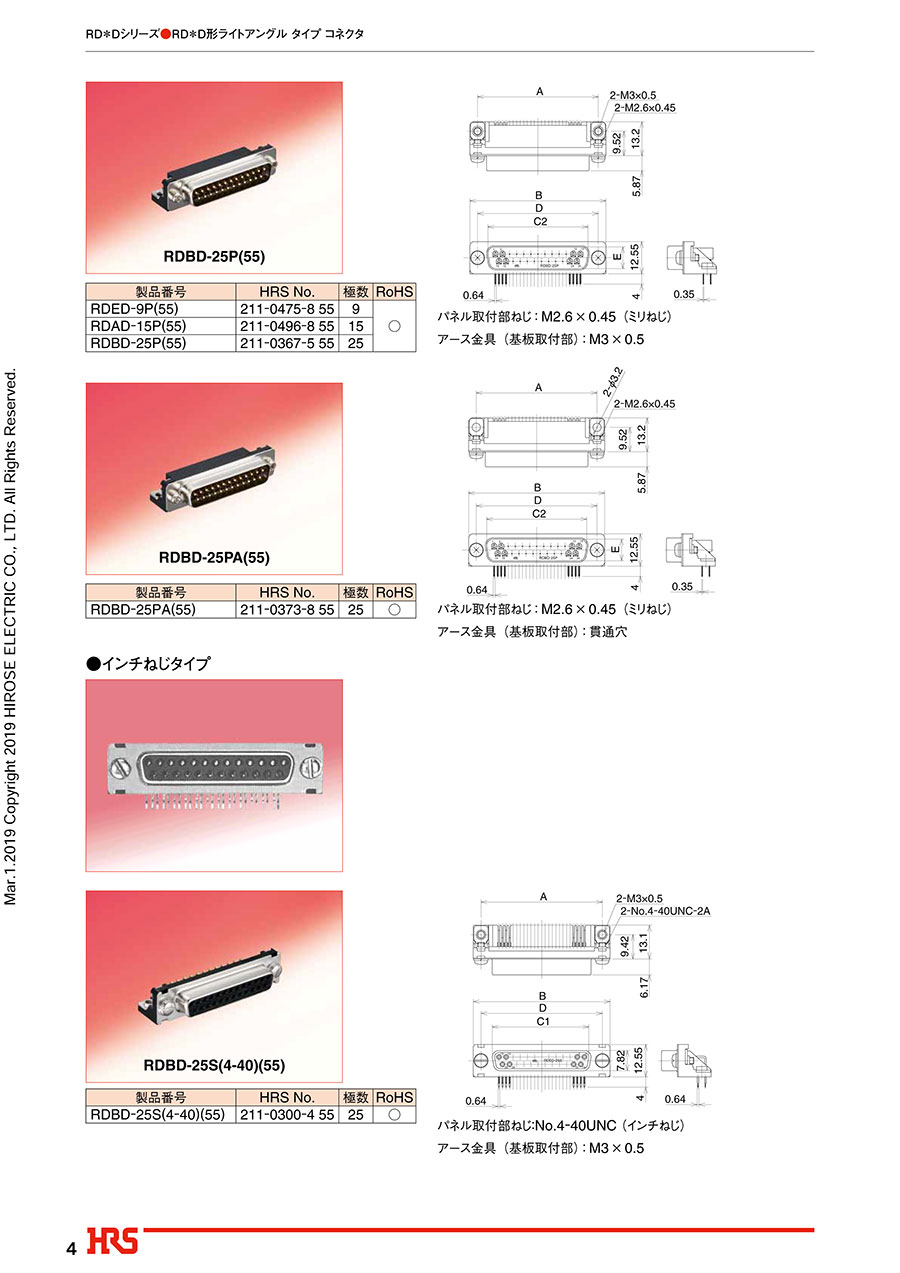

RD*D形ライトアングル タイプ コネクタ
RD*D シリーズ
ロック装置なしタイプ
ミリねじタイプ
インチねじタイプ
ロック装置六角形嵌合固定台付（LNAタイプ）
ミリねじタイプ
インチねじタイプ
ロック装置長方形嵌合固定台付（LNタイプ）
ミリねじタイプ
インチねじタイプ
ロック装置後付けタイプ
雄端子タイプ
雌端子タイプ
D-subコネクタ（ライトアングル基板実装タイプ） RD*Dシリーズの特長
| 項目 | 規格値 |
|---|---|
| 使用温度範囲 | -55 ～ +85℃ |
| 定格電流 | 3A |
| 定格電圧 | AC350V |
| 絶縁抵抗 | DC500Vにて5000MΩ以上 |
| 接触抵抗 | DC100mAにて25mΩ以下 |
| 耐電圧 | AC1250Vr.m.sにて1分間 |
製品規格
| 部品名 | 材質 | 色・処理 |
|---|---|---|
| シェル | 軟鋼 | ニッケルめっき |
| 絶縁物 | PBT樹脂 ※ | 黒色 |
| 端子 | りん青銅 | ニッケルめっき＋部分金めっき |
材質・処理
- ※ UL94V-0
この商品の外形図と寸法
ロック装置なしタイプ
外形図 ※図はRDBD-25S（55）を使用
パネル取付部ねじ:M2.6 × 0.45（ミリねじ）
アース金具（基板取付部）:M3 × 0.5
外形図 ※図はRDBD-25P（55）を使用
パネル取付部ねじ:M2.6 × 0.45（ミリねじ）
アース金具（基板取付部）:M3 × 0.5
単位：mm
| 極数 | A | B | C1 | C2 | D | E |
|---|---|---|---|---|---|---|
| 9 | 24.99 | 30.81 | 16.4 | 16.9 | 24.99 | 8.34 |
| 15 | 33.32 | 39.14 | 24.59 | 25.24 | 33.32 | |
| 25 | 47.04 | 53.04 | 38.3 | 39.01 | 47.04 | 8.4 |
| 37 | 63.5 | 69.32 | 54.76 | ― | 63.5 | ― |
ロック装置なしタイプの寸法
ロック装置長方形嵌合固定台付（LNタイプ）
外形図 ※図はRDBD-25S-LN（55）を使用
長方形嵌合ねじ部:M2.6 × 0.45（ミリねじ用）
アース金具（基板取付部）:M3 × 0.5
外形図 ※図はRDBD-25P-LN（55）を使用
長方形嵌合ねじ部:M2.6 × 0.45（ミリねじ用）
アース金具（基板取付部）:M3 × 0.5
単位：mm
| 極数 | A | B | C1 | C2 | D | E |
|---|---|---|---|---|---|---|
| 9 | 24.99 | 30.81 | 16.4 | 16.9 | 24.99 | 8.34 |
| 15 | 33.32 | 39.14 | 24.59 | 25.24 | 33.32 | |
| 25 | 47.04 | 53.04 | 38.3 | 39.01 | 47.04 | 8.4 |
| 37 | 63.5 | 69.32 | 54.76 | ― | 63.5 | ― |
ロック装置長方形嵌合固定台付（LNタイプ）の寸法
ロック装置六角形嵌合固定台付（LNAタイプ）
外形図 ※図はRDBD-25S-LNA（55）を使用
六角形嵌合ねじ部:M2.6 × 0.45（ミリねじ用）
アース金具（基板取付部）:M3 × 0.5
外形図 ※図はRDBD-25P-LNA（55）を使用
六角形嵌合ねじ部:M2.6 × 0.45（ミリねじ用）
アース金具（基板取付部）:M3 × 0.5
単位：mm
| 極数 | A | B | C1 | C2 | D | E |
|---|---|---|---|---|---|---|
| 9 | 24.99 | 30.81 | 16.4 | 16.9 | 24.99 | 8.34 |
| 15 | 33.32 | 39.14 | 24.59 | 25.24 | 33.32 | |
| 25 | 47.04 | 53.04 | 38.3 | 39.01 | 47.04 | 8.4 |
| 37 | 63.5 | 69.32 | 54.76 | ― | 63.5 | ― |
ロック装置六角形嵌合固定台付（LNAタイプ）
ロック装置後付けタイプ
外形図 ※図はRDBD-25SE1/M2.6（55）を使用
六角形嵌合ねじ:なし（専用ロックねじから用途に応じ選択可能）
アース金具（基板取付部）:基板仮止め用簡易ロックピン付
適合基板厚:1.6mm
注）HD-LNのネジは使用できません。
外形図 ※図はRDBD-25PE1/M2.6（55）を使用
六角形嵌合ねじ:なし（専用ロックねじから用途に応じ選択可能）
アース金具（基板取付部）:基板仮止め用簡易ロックピン付
適合基板厚:1.6mm
注）HD-LNのネジは使用できません。
単位：mm
| 極数 | A | B | C1 | C2 | D |
|---|---|---|---|---|---|
| 9 | 24.99 | 30.81 | 16.4 | 16.9 | 24.99 |
| 15 | 33.32 | 39.14 | 24.59 | 25.24 | 33.32 |
| 25 | 47.04 | 53.04 | 38.3 | 39.01 | 47.04 |
| 37 | 63.5 | 69.32 | 54.76 | ― | 63.5 |
ロック装置後付けタイプの寸法
バックボード寸法図（mm）
RDED-9
RDAD-15
RDBD-25
RDCD-37
取付穴寸法図
取付穴寸法図
| シェルサイズ | a | b | c |
|---|---|---|---|
| E | 24.99 | 20.2 | 11.5 |
| A | 33.32 | 28.6 | |
| B | 47.04 | 42.3 | |
| C | 63.5 | 58.7 |
取付穴の寸法
