D-subコネクタ（はんだ結線タイプ） HDシリーズ
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 297円～4,180円特別価格
- 税込単価
- 327円～4,598円特別価格
はんだ結線タイプのD-subコネクタです。端子結線部はソルダーカップ形状となっ...
詳細情報を確認する商品情報
はんだ結線タイプのD-subコネクタ
HDBB-25P（05）
HDBB-25PF（05）
HDBB-25S（05）
MIL規格準拠 リボンケーブルコネクタ HIF3Bシリーズの仕様について
製品規格
| 項目 | 規 格 値 | |
|---|---|---|
| 使用温度範囲 | -40 ～ +85℃ | |
| 定格電流 | 3A | |
| 定格電圧 | AC400V | |
| 絶縁抵抗 | DC500Vにて5000MΩ以上 | |
| 接触抵抗 | DC100mAにて7mΩ以下 | |
| 耐 電 圧 | AC1250Vr.m.sにて1分間 | |
材質・処理
| 部品名 | 材質 | 色・処理 | |||
|---|---|---|---|---|---|
| シ ェ ル | 軟鋼 | ニッケルめっき | |||
| 絶縁物 | PBT樹脂 ※ | 黒 色 | |||
| 端子 | オス | 銅合金 | ニッケルめっき＋ 部分金めっき | ||
| メス | りん青銅 | ||||
- ※ UL94V-0
この商品の外形図と寸法について

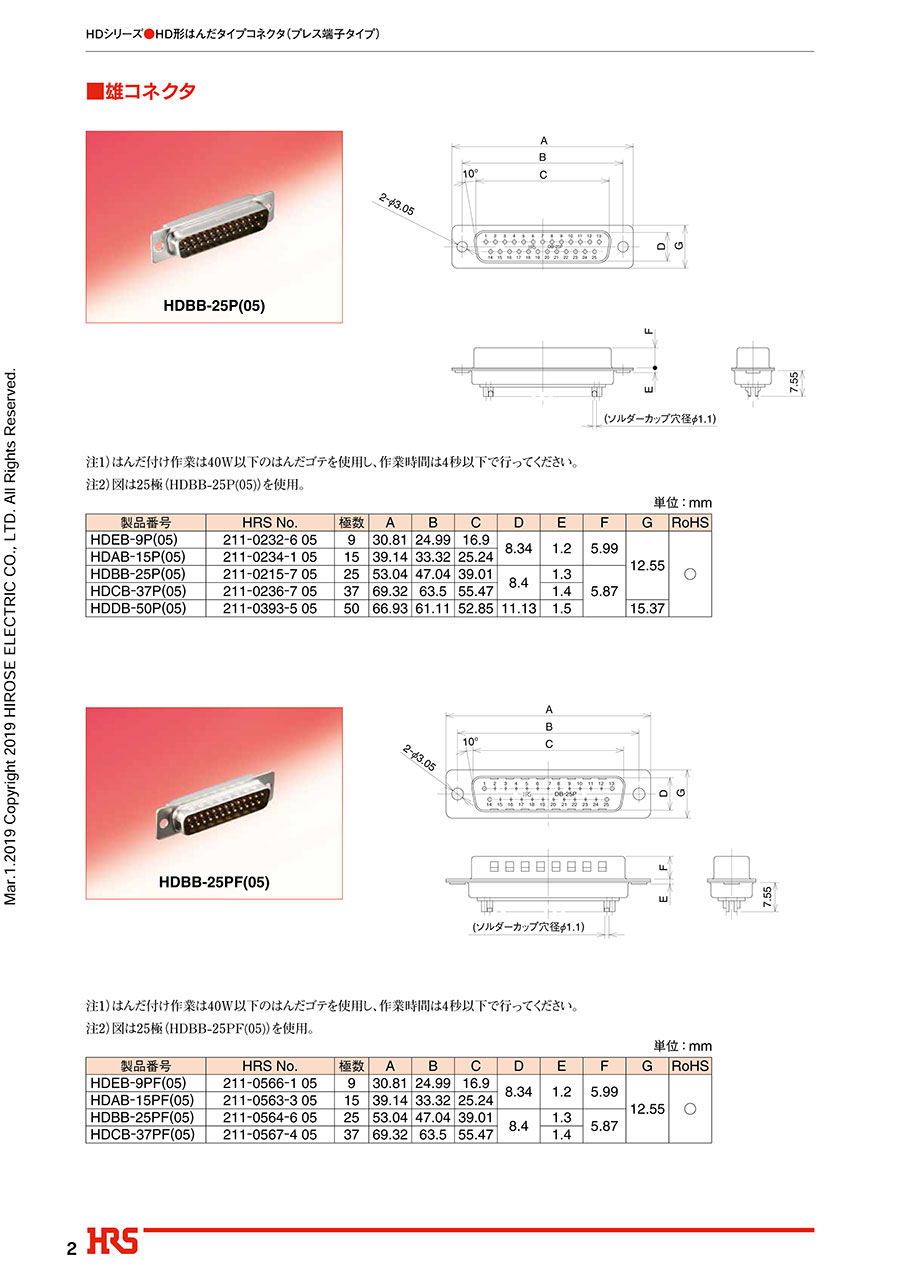

オスコネクタ（HD - Pシリーズ）
寸法図
寸法図
単位：mm
| 製品番号 | HRS No. | 極数 | A | B | C | D | E | F | G | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| HDEB-9P(05) | 211-0232-6 05 | 9 | 30.81 | 24.99 | 16.9 | 8.34 | 1.2 | 5.99 | 12.55 | ||
| HDAB-15P(05) | 211-0234-1 05 | 15 | 39.14 | 33.32 | 25.24 | ||||||
| HDBB-25P(05) | 211-0215-7 05 | 25 | 53.04 | 47.04 | 39.01 | 8.4 | 1.3 | 5.87 | |||
| HDCB-37P(05) | 211-0236-7 05 | 37 | 69.32 | 63.5 | 55.47 | 1.4 | |||||
| HDDB-50P(05) | 211-0393-5 05 | 50 | 66.93 | 61.11 | 52.85 | 11.13 | 1.5 | 15.37 | |||
- ※ はんだ付け作業は40W以下のはんだゴテを使用し、作業時間は4秒以下で行ってください。
- ※ 図は25極（HDBB-25P（05））を使用。
オスコネクタ（HD - PFシリーズ）
寸法図
寸法図
単位：mm
| 製品番号 | HRS No. | 極数 | A | B | C | D | E | F | G | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| HDEB-9PF(05) | 211-0566-1 05 | 9 | 30.81 | 24.99 | 16.9 | 8.34 | 1.2 | 5.99 | 12.55 | ||
| HDAB-15PF(05) | 211-0563-3 05 | 15 | 39.14 | 33.32 | 25.24 | ||||||
| HDBB-25PF(05) | 211-0564-6 05 | 25 | 53.04 | 47.04 | 39.01 | 8.4 | 1.3 | 5.87 | |||
| HDCB-37PF(05) | 211-0567-4 05 | 37 | 69.32 | 63.5 | 55.47 | 1.4 | |||||
- ※ はんだ付け作業は40W以下のはんだゴテを使用し、作業時間は4秒以下で行ってください。
- ※ 図は25極（HDBB-25PF（05））を使用。
メスコネクタ（HD - S）シリーズ
寸法図
寸法図
単位：mm
| 製品番号 | HRS No. | 極数 | A | B | C | D | E | F | G | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| HDEB-9S(05) | 211-0233-9 05 | 9 | 30.81 | 24.99 | 16.4 | 1.2 | 7.82 | 12.55 | 6.17 | ||
| HDAB-15S(05) | 211-0235-4 05 | 15 | 39.14 | 33.32 | 24.59 | ||||||
| HDBB-25S(05) | 211-0216-0 05 | 25 | 53.04 | 47.04 | 38.3 | ||||||
| HDCB-37S(05) | 211-0237-0 05 | 37 | 69.32 | 63.5 | 54.76 | ||||||
| HDDB-50S(05) | 211-0394-8 05 | 50 | 66.93 | 61.11 | 52.35 | 10.63 | 15.37 | ||||
- ※ はんだ付け作業は40W以下のはんだゴテを使用し、作業時間は4秒以下で行ってください。
- ※ 図は25極（HDBB-25S（05））を使用。
取付穴寸法図
寸法図
単位：mm
| シェルサイズ | a | b | c | |
|---|---|---|---|---|
| E | 24.99 | 20.2 | 11.5 | |
| A | 33.32 | 28.6 | ||
| B | 47.04 | 42.3 | ||
| C | 63.5 | 58.7 | ||
| D | 61.11 | 56 | 14.3 | |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
885円 ( 974円 ) | 在庫品1日目当日出荷可能 |
808円565円 ( 622円 ) | 在庫品1日目当日出荷可能 |
785円 ( 864円 ) | 在庫品1日目当日出荷可能 |
1,343円 ( 1,477円 ) | 在庫品1日目当日出荷可能 |
297円 ( 327円 ) | 11日目 |
892円 ( 981円 ) | 在庫品1日目当日出荷可能 |
933円 ( 1,026円 ) | 在庫品1日目当日出荷可能 |
1,110円 ( 1,221円 ) | 在庫品1日目当日出荷可能 |
1,280円960円 ( 1,056円 ) | 在庫品1日目当日出荷可能 |
1,448円 ( 1,593円 ) | 在庫品1日目当日出荷可能 |
4,180円 ( 4,598円 ) | 在庫品1日目当日出荷可能 |
3,627円2,720円 ( 2,992円 ) | 在庫品1日目当日出荷可能 |
664円 ( 730円 ) | 在庫品1日目当日出荷可能 |
658円 ( 724円 ) | 在庫品1日目当日出荷可能 |
592円 ( 651円 ) | 在庫品1日目当日出荷可能 |
533円 ( 586円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
はんだ結線タイプのD-subコネクタです。端子結線部はソルダーカップ形状となっており、各種ケーブルを容易に結線可能です。
【特長】
・金属シェルのため小型堅牢のコネクタです。
・はんだ付結線側はソルダーカップ構造となっており、はんだ作業が容易で、適合電線は最大AWG#20まで結線できます。
・絶縁物は、耐熱性、耐薬性に優れたガラス入りPBT樹脂（UL94V-O）を使用しております。
・CTF、CTH等各種プラグケースが使用でき、ストレートディップ（SD形）、ライトアングルディップ（RD形）、リボン圧接（FD形）との多様な組合せが可能です
