D-subコネクタ プラグケース（プラスチックタイプ） CTFシリーズ
商品情報
スクリューロックで堅牢、確実な角型コネクタ用プラグカバーケース
HDB-CTF（50）/ドライバー使用ロックねじタイプ
HDB-CTF1（50）/手回しロックねじタイプ
D-subコネクタ プラグケース（プラスチックタイプ） CTFシリーズの主な特長について
- 1.スタンダードなスクリューロックで、堅牢且つ確実
- 2.材質はABSな為、軽量且つ堅牢
- 3.プラグケースはケーブル導入口中央部で分割されており、ねじの使用数が少ない為組み立て、保守が容易
- 4.ロック金具は、パネルの取り付け状態に合わせ、長方形と六角形のタイプ有り
- 5.25極タイプは、JIS-C-6361制定されているモデム用プラグケース
- 6.半田、圧着が容易に組み込み可
製品仕様
| コネクタ形状 | その他 |
|---|---|
| ロック方式 | ねじ止め、スプリング、ラッチロック |
| 使用温度範囲(Max.) | 85、70、 65,、60℃ |
| 使用温度範囲(Min.) | -55、-25℃ |
この商品の材質・処理について
| 部品名 | 材質 | 色・処理 |
|---|---|---|
| プラグケース | ABS樹脂 | 25PB6/2色 |
| ロック金具 | 鋼または、亜鉛合金ダイカスト | ニッケルめっき |

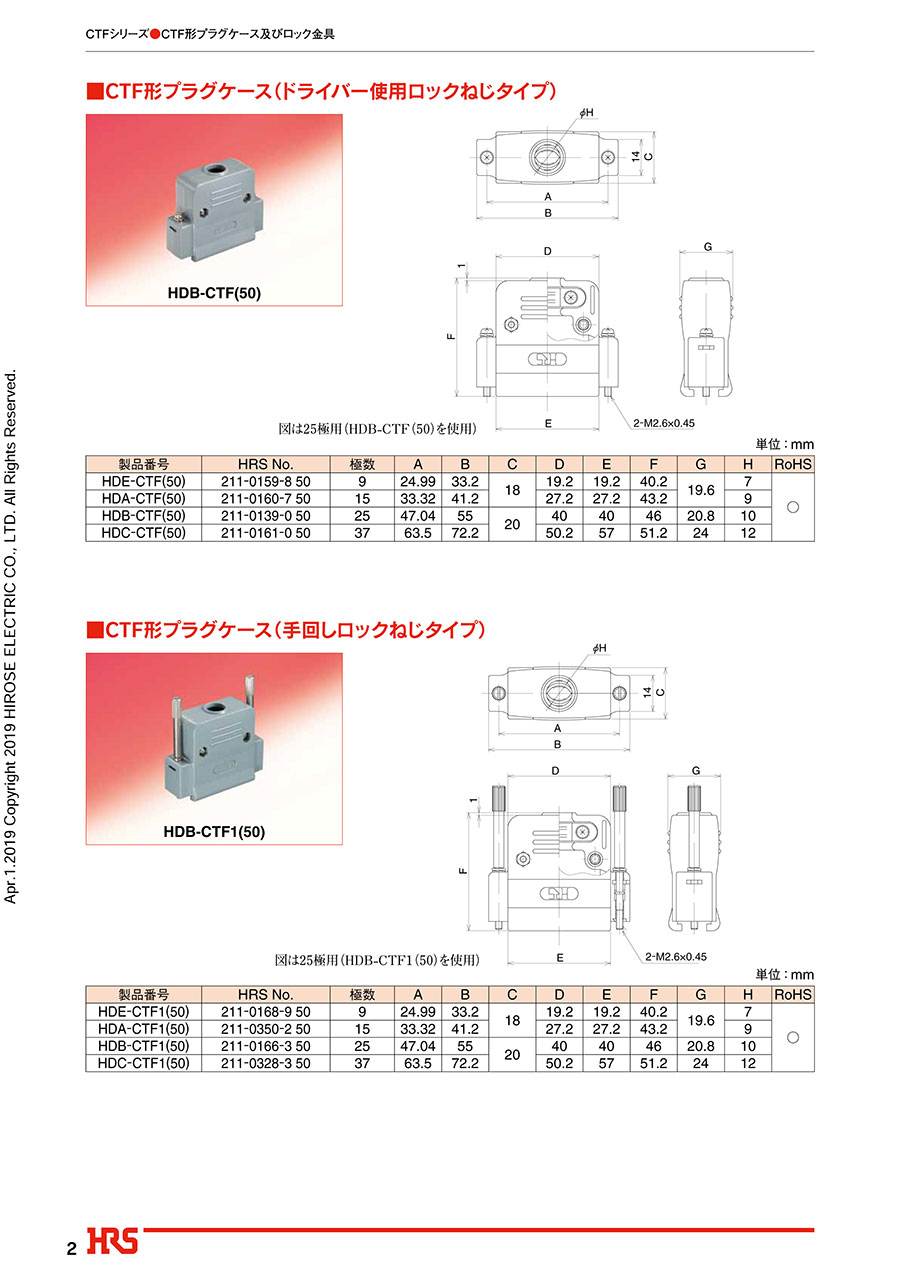

この商品の外形図と寸法
HDB-CTF
寸法図:25極用HDB-CTF（50）
単位:mm
| 製品番号 | HRS No. | 極数 | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|---|---|
| HDE-CTF(50) | 211-0159-8 50 | 9 | 24.99 | 33.2 | 18 | 19.2 | 19.2 | 40.2 | 19.6 | 7 |
| HDA-CTF(50) | 211-0160-7 50 | 15 | 33.32 | 41.2 | 27.2 | 27.2 | 43.2 | 9 | ||
| HDB-CTF(50) | 211-0139-0 50 | 25 | 47.04 | 55 | 20 | 40 | 40 | 46 | 20.8 | 10 |
| HDC-CTF(50) | 211-0161-0 50 | 37 | 63.5 | 72.2 | 50.2 | 57 | 51.2 | 24 | 12 |
HDB-CTF1
寸法図:25極用HDB-CTF1（50）
単位:mm
| 製品番号 | HRS No. | 極数 | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|---|---|
| HDE-CTF1(50) | 211-0168-9 50 | 9 | 24.99 | 33.2 | 18 | 19.2 | 19.2 | 40.2 | 19.6 | 7 |
| HDA-CTF1(50) | 211-0350-2 50 | 15 | 33.32 | 41.2 | 27.2 | 27.2 | 43.2 | 9 | ||
| HDB-CTF1(50) | 211-0166-3 50 | 25 | 47.04 | 55 | 20 | 40 | 40 | 46 | 20.8 | 10 |
| HDC-CTF1(50) | 211-0328-3 50 | 37 | 63.5 | 72.2 | 50.2 | 57 | 51.2 | 24 | 12 |
型番リスト
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
76円 ( 84円 ) | 在庫品1日目当日出荷可能 |
1,444円 ( 1,588円 ) | 在庫品1日目当日出荷可能 |
777円 ( 855円 ) | 在庫品1日目当日出荷可能 |
588円 ( 647円 ) | 在庫品1日目当日出荷可能 |
497円 ( 547円 ) | 在庫品1日目当日出荷可能 |
847円 ( 932円 ) | 在庫品1日目当日出荷可能 |
738円 ( 812円 ) | 在庫品1日目当日出荷可能 |
650円 ( 715円 ) | 在庫品1日目当日出荷可能 |
1,196円 ( 1,316円 ) | 在庫品1日目当日出荷可能 |
1,005円 ( 1,106円 ) | 在庫品1日目当日出荷可能 |
2,956円 ( 3,252円 ) | 在庫品1日目当日出荷可能 |
636円 ( 700円 ) | 在庫品1日目当日出荷可能 |
368円 ( 405円 ) | 在庫品1日目当日出荷可能 |
358円 ( 394円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
D-Subコネクタ用の樹脂製プラグケース。
【特長】
・ロック機構は、スクリュータイプのため堅牢、確実。
・材質は強靱なABS樹脂製のため、軽量かつ堅牢。
・プラグケースは、ケーブル導入口中央部で分割、ねじの使用数が少ないため組込、保守が容易。
・ロック金具は、パネルの取付状態に合わせ、長方形と六角形のタイプを準備。
・25極タイプは、JIS-C-6361に制定されているモデム用。
・はんだ（HD形）、圧着（CD形）が容易に組込み可能。
【用途】
・各種配線に便利。
