D-subコネクタ プラグケース（EMI対策品） CTHシリーズ
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 1,089円～2,511円特別価格
- 税込単価
- 1,198円～2,762円特別価格
ロック機構がスクリュータイプのため堅牢、確実なD-subコネクタ用のEMI対策...
詳細情報を確認する- 商品分類
- プラグケース
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報
■型番構成
| HD | B | - | CT | H | 1 | (4-40) | |||||||||||||||||||||||||||||||||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ||||||||||||||||||||||||||||||||||||
| ①型式名称の記号 ②コネクタサイズ E（9極）、A（15極）、B（25極）、C（37極） ③プラグケースの種別記号 CT：ケーブル導入口が縦口のプラグケース ④プラグケースの型式別シリアル記号 H：プラスチックめっき製プラグケース | ⑤ロックねじの型式別記号 無記号：ドライバー使用ロックねじタイプ 1：手回しロックねじタイプ ⑥ねじの種別記号 無記号：M2.6タイプ (4-40)：インチタイプ | ||||||||||||||||||||||||||||||||||||||||
CTHシリーズ角型コネクタ用のプラグケース
ABS樹脂にめっき処理を施し、軽量、堅牢で電磁波遮蔽に効果あり
規格表
| 製品番号 | HRS No. | 極数 | プラグケース | コネクタ形状 | ロック方式 | 使用温度範囲 | ||
|---|---|---|---|---|---|---|---|---|
| 材質 | 処理 | （Max.） | （Min.） | |||||
| HDE-CTH(10) | 211-0276-1 10 | 9 | ABS樹脂 | ニッケル下地クロムめっき | その他 | ねじ止め | 65 ℃ | -55 ℃ |
| HDE-CTH(4-40)(10) | 211-0309-9 10 | |||||||
| HDE-CTH1(10) | 211-0621-8 10 | |||||||
| HDE-CTH1(4-40)(10) | 211-0865-2 10 | |||||||
| HDA-CTH(10) | 211-0277-4 10 | 15 | ||||||
| HDA-CTH(4-40)(10) | 211-0346-5 10 | |||||||
| HDA-CTH1(10) | 211-0622-0 10 | |||||||
| HDA-CTH1(4-40)(10) | 211-0882-1 10 | |||||||
| HDA-CTHA | 211-0729-4 00 | 亜鉛ダイカスト | 焼付け塗装 | |||||
| HDB-CTH(10) | 211-0278-7 10 | 25 | ABS樹脂 | ニッケル下地クロムめっき | ||||
| HDB-CTH(4-40)(10) | 211-0347-8 10 | |||||||
| HDB-CTH1(10) | 211-0306-0 10 | |||||||
| HDB-CTH1(4-40)(10) | 211-0532-0 10 | |||||||
| HDC-CTH(10) | 211-0274-6 10 | 37 | ||||||
| HDC-CTH(4-40)(10) | 211-0348-0 10 | |||||||
| HDC-CTH1(10) | 211-0443-1 10 | |||||||
| HDC-CTH1(4-40)(10) | 211-0818-2 10 | |||||||

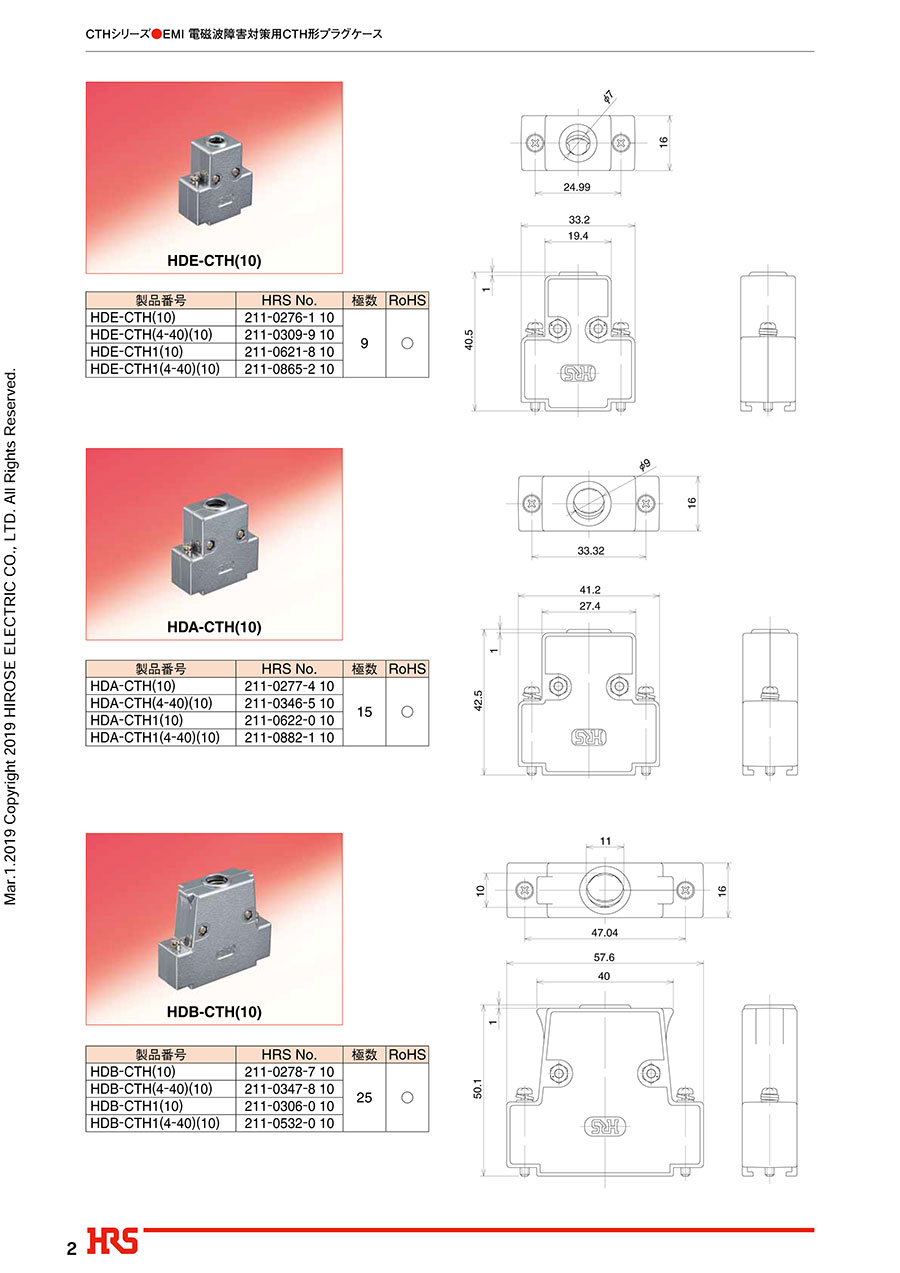

外形図
HDE-シリーズ
HDE-CTH(10）
このシリーズの寸法図
側面図
HDA-シリーズ
HDA-CTH(10）
このシリーズの寸法図 ※HDA-CTHAは 47.5mm
側面図
HDB-シリーズ
HDB-CTH(10）
このシリーズの寸法図
側面図
HDC-シリーズ
HDC-CTH(10）
このシリーズの寸法図
側面図
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,953円 ( 2,148円 ) | 在庫品1日目当日出荷可能 |
1,158円 ( 1,274円 ) | 在庫品1日目当日出荷可能 |
2,158円 ( 2,374円 ) | 在庫品1日目当日出荷可能 |
1,230円 ( 1,353円 ) | 在庫品1日目当日出荷可能 |
2,511円 ( 2,762円 ) | 在庫品1日目当日出荷可能 |
2,224円 ( 2,446円 ) | 在庫品1日目当日出荷可能 |
1,264円 ( 1,390円 ) | 在庫品1日目当日出荷可能 |
2,303円 ( 2,533円 ) | 在庫品1日目当日出荷可能 |
1,914円 ( 2,105円 ) | 在庫品1日目当日出荷可能 |
2,482円 ( 2,730円 ) | 在庫品1日目当日出荷可能 |
2,044円 ( 2,248円 ) | 在庫品1日目当日出荷可能 |
1,651円 ( 1,816円 ) | 在庫品1日目当日出荷可能 |
1,325円 ( 1,458円 ) | 在庫品1日目当日出荷可能 |
1,397円 ( 1,537円 ) | 在庫品1日目当日出荷可能 |
1,089円 ( 1,198円 ) | 在庫品1日目当日出荷可能 |
1,854円1,668円 ( 1,835円 ) | 在庫品1日目当日出荷可能 |
1,866円1,679円 ( 1,847円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ロック機構がスクリュータイプのため堅牢、確実なD-subコネクタ用のEMI対策プラグケース。
【特長】
・スタンダードなスクリューロックで、堅牢且つ確実。
・ＡＢＳ樹脂にメッキ処理をし、軽量かつ堅牢。電磁波遮蔽効果良好。(ＡＢＳ樹脂はUL94HB/メッキ処理はUL746C)
・ケーブルクランプはシールド効果を高めるためケーブルのシールド部を2種類のクランプで固定し、そのクランプをプラグケース同士で挟み込む構造。
・ドレイン線を接続出来る専用ネジを保有。
・半田、圧着が容易に組み込み可。
【用途】
・各種配線に便利。
