コネクタ形状	レセプタクル,ヘッダー
準拠規格	IEC,DIN
開口部ピッチ	2.54mm
実装ピッチ	2.54mm
嵌合高さ	16.8〜16.8[16.8]mm
極数	10,100,16,20,24,28,32,44,50,64,96,90
挿抜回数	500
基板実装方法	スルーホールDIP
開口部方向	ストレート,ライトアングル
接点部めっき	金
定格電流	2A
定格電圧(AC)	AC300V
使用温度範囲(Max.)	85℃
使用温度範囲(Min.)	-55℃

型番リスト

表示件数

型番

PCN12-10S-2.54DSA(71)

PCN12-20S-2.54DSA(71)

PCN12-96S-2.54DSA(71)

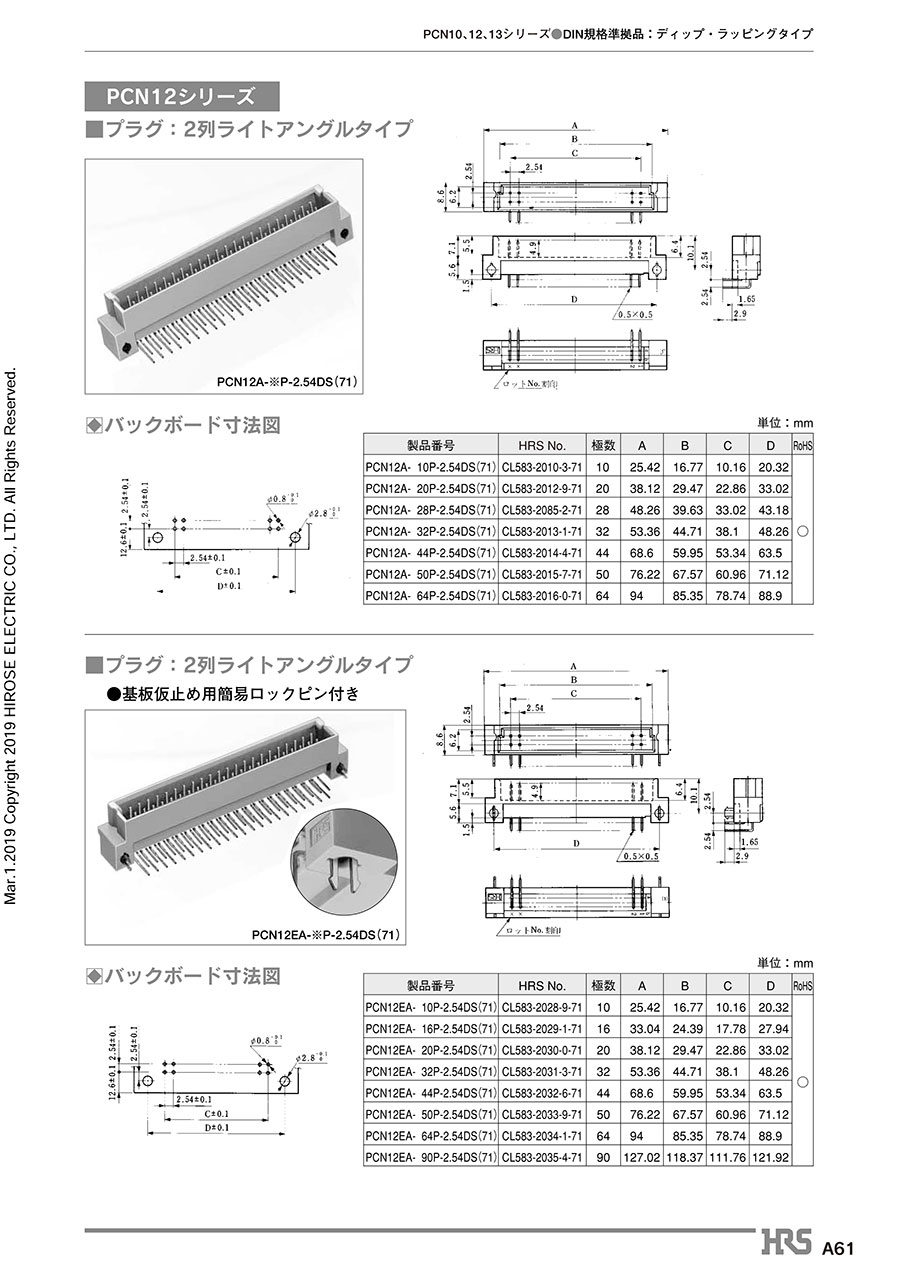

PCN12A-64P-2.54DS(71)

PCN12E-20S-2.54DSA(71)

PCN12E-50S-2.54DSA(71)

PCN12E-96P-2.54DS(71)

関連	用途	ピン数	適用ピン・コンタクト	シリーズ	接続方向	代表規格	商品分類	仕様	特徴	RoHS?	最小発注数量

データシート	対基板	10	メス(ソケット)	その他	ストレート	ROHS	ソケット	2列ディップタイプ	標準タイプ	10	1個
データシート	対基板	20	メス(ソケット)	その他	ストレート	ROHS	ソケット	2列ディップタイプ	標準タイプ	10	2個
データシート	対基板	96	メス(ソケット)	その他	ストレート	ROHS	ソケット	3列ディップタイプ	標準タイプ	10	1個
データシート	対基板	64	オス(プラグ)	その他	アングル	ROHS	プラグ	2列ディップタイプ	オリジナルタイプ	10	2個
データシート	対基板	20	メス(ソケット)	その他	ストレート	ROHS	ソケット	2列ディップタイプ	基板仮止め用ロックピン付	10	1個
データシート	対基板	50	メス(ソケット)	その他	ストレート	ROHS	ソケット	2列ディップタイプ	基板仮止め用ロックピン付	10	1個
データシート	対基板	96	オス(プラグ)	その他	アングル	ROHS	プラグ	3列ディップタイプ	基板仮止め用ロックピン付/基板端乗せ	10	1個

通常単価(税別) (税込単価)	通常出荷日

170円 ( 187円 )	在庫品1日目当日出荷可能
299円 ( 329円 )	在庫品1日目当日出荷可能
913円 ( 1,004円 )	在庫品1日目当日出荷可能
395円 ( 435円 )	在庫品1日目当日出荷可能
408円 ( 449円 )	在庫品1日目当日出荷可能
638円 ( 702円 )	在庫品1日目当日出荷可能
858円 ( 944円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

DIN41612／IEC603-2規格に準拠しています。
【特長】
・信頼性の高い両面2点接触構造としています。
・豊富なアプリケーション。
・リボンケーブル用圧接コネクタを用意しています。
・AWG＃26～30のケーブルが使用できる圧着結線用コネクタを用意しています。
【用途】
・電子計算機、制御機器、電子交換機、測定機器他。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
