定格	定格電流 3A 定格電圧 AC300V	使用温度範囲 -55～+85℃(注1) 使用湿度範囲 40～80%	保存温度範囲 -10～+60℃(注2) 保存湿度範囲 40～70%(注2)

項目	規格	条件
1.絶縁抵抗	1000MΩ以上	DC500Vで測定
2.耐電圧	せん絡・絶縁破壊がないこと。	AC1000Vrmsで1分間通電
3.接触抵抗	15mΩ以下	0.1Aで測定
4.耐振性	1μs以上の電気的瞬断がないこと。	10～55Hz、片振幅0.75mm、3方向　2時間
5.耐湿性	絶縁抵抗1000MΩ以上	温度40±2℃、湿度90～95%、96時間放置
6.温度サイクル	割れ、ひび及び各部に異常を生じないこと。	(－65℃:30分→15～35℃:MAX5分→ 125℃:30分→15～35℃:MAX5分)5サイクル
7.挿抜寿命	接触抵抗15mΩ以下	500回
8.はんだ耐熱性	性能に影響する樹脂部の溶融がないこと。	はんだ槽:260℃ 10秒
8.はんだ耐熱性	性能に影響する樹脂部の溶融がないこと。	手はんだ:はんだごて温度:360℃ 5秒

（注1）通電時の温度上昇を含みます。
（注2）ここでの保存とは基板搭載前の未使用品に対する長期保管状態を表わします。基板搭載後の無通電状態、および輸送時などの一時保管状態は、使用温湿度範囲が適用されます。
（注3）上記の規格は、本シリーズを代表するものです。個々の正式な取り交わしは、『納入仕様書』にてお願いします。
（注4）ロックに対して、内側に過度の負荷を加えますと変形する恐れがございますのでご注意ください。

材質

部品		材質	処理	備考
絶縁物		PBT樹脂	黒色	UL94V-0
端子	ソケット	ベリリウム銅	ニッケルめっき+金めっき	-
端子	ピンヘッダー	りん青銅	ニッケルめっき+金めっき	-

この商品の外形図と寸法について

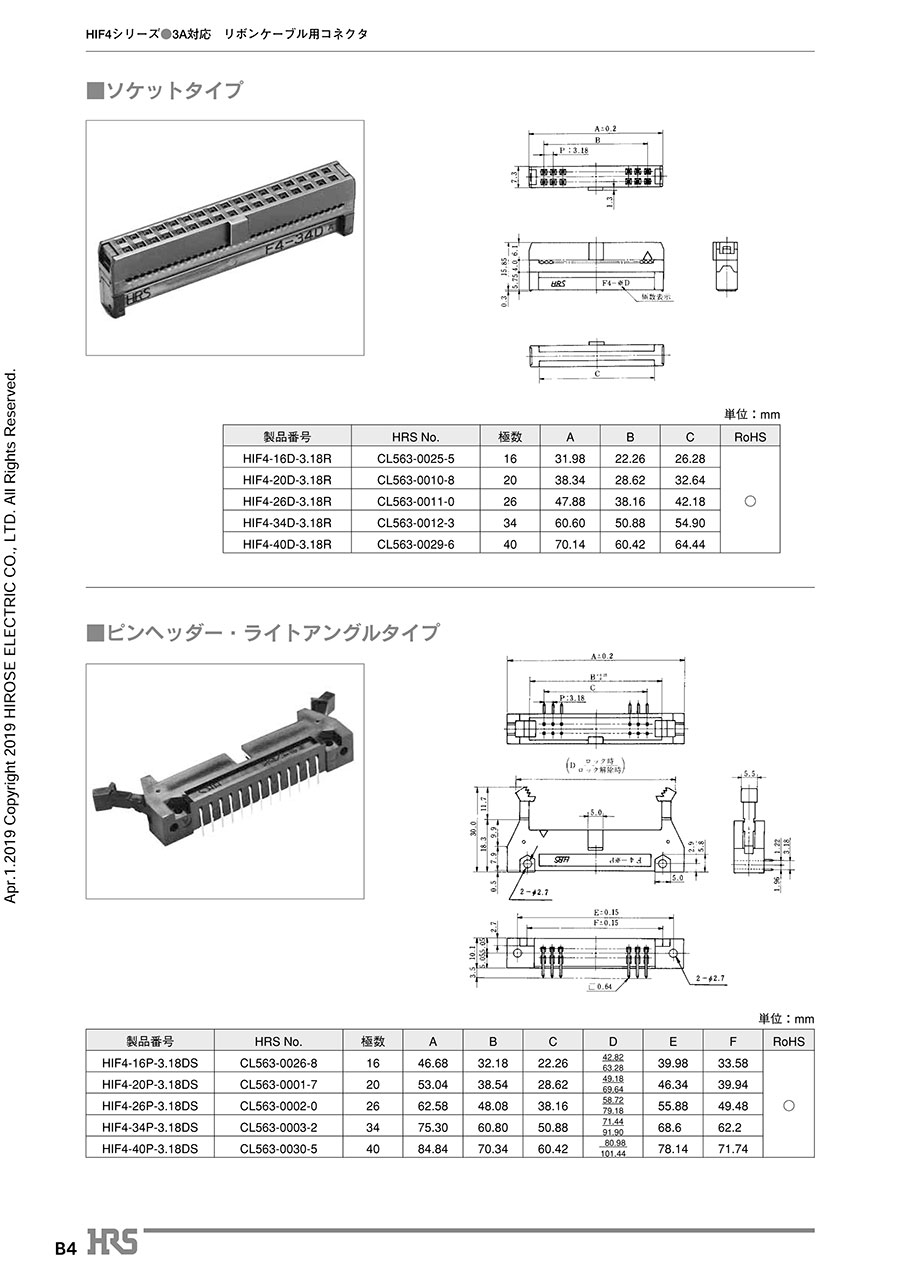

ソケットタイプ

ソケットタイプの寸法図

ピンヘッダー・ライトアングルタイプ

ピンヘッダー・ライトアングルタイプの寸法図

ピンヘッダーストレートデップタイプ

ピンヘッダーストレートデップタイプの寸法図

プリント基板寸法

ピンヘッダー・ライトアングルタイプ

極数	A	B
16	22.26	33.58
20	28.62	39.94
26	38.16	49.48
34	50.88	62.20
40	60.42	71.74

ピンヘッダー・ライトアングルタイプのプリント基板寸法

ピンヘッダーストレートタイプ

極数	A	B
16	22.26	39.98
20	28.62	46.34
26	38.16	55.88
34	50.88	68.60
40	60.42	78.14

ピンヘッダーストレートタイプのプリント基板寸法

タイプ形状

DSタイプ

DSAタイプ

型番リスト

表示件数

型番

関連	RoHS?	最小発注数量

データシート	10	60個
データシート	-	30個
データシート	10	1個
データシート	10	1個
データシート	10	1個
データシート	10	1個
データシート	10	1個
データシート	10	1個
データシート	10	1個
データシート	10	1個
データシート	10	1個

通常単価(税別) (税込単価)	通常出荷日

564円 ( 620円 )	9日目
509円 ( 560円 )	9日目
540円 ( 594円 )	在庫品1日目当日出荷可能
576円 ( 634円 )	在庫品1日目当日出荷可能
493円 ( 542円 )	在庫品1日目当日出荷可能
523円 ( 575円 )	在庫品1日目当日出荷可能
922円 ( 1,014円 )	在庫品1日目当日出荷可能
964円 ( 1,060円 )	在庫品1日目当日出荷可能
954円333円 ( 366円 )	在庫品1日目当日出荷可能
1,049円 ( 1,154円 )	在庫品1日目当日出荷可能
922円 ( 1,014円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

3A対応 3.18mmピッチリボンケーブル用コネクタ。
【特長】
・電流容量はHIF3シリーズ等1Aに対し、3Aとなっており、より広い用途にご使用いただけます。
・独自のロック機構を有し、振動衝撃に対して抜群の信頼性を保証します。
・ロック解除とともに自動的に引き抜きできるレバーを有しており、引き抜き工具が不要です。
・適合電線は〈UL2651〉AWG#24フラットケーブル（7本／0.203mm、外被径1.0～1.2mm）です。
【用途】
・コンピュータ、端末機器、各種電子機器、OA機器。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
SS30UCR UL／CE対応
ミスミ
SS300R　UL規格　小径
SS300R　UL規格　小径・低価格

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
