2.0mm ピッチ ダブルロウコネクタ DF11シリーズ【1～500個入り】
- 通常単価(税別)
- 14円～37,626円特別価格
- 税込単価
- 15円～41,389円特別価格
通常出荷日：在庫品1日目～19日目一部当日出荷可能
［SignalBee（TM）］2.0mm ピッチ ダブルロウコネクタ（UL・CSA規格認定品） 【特長...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - メーカー荷姿リール品の商品につきまして
リール芯のないテープカットでの出荷になります。メーカー梱包数と同数のご注文の場合でも、テープカット品の組み合わせとなる場合がございます。
ご了承の程お願い申し上げます。 - こちらの商品は仕様や使い方についての技術的質問、該非判定書等の輸出用書類、環境負荷物質や生産国についてのお問合せを受け付けておりません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
未確定：候補が162型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

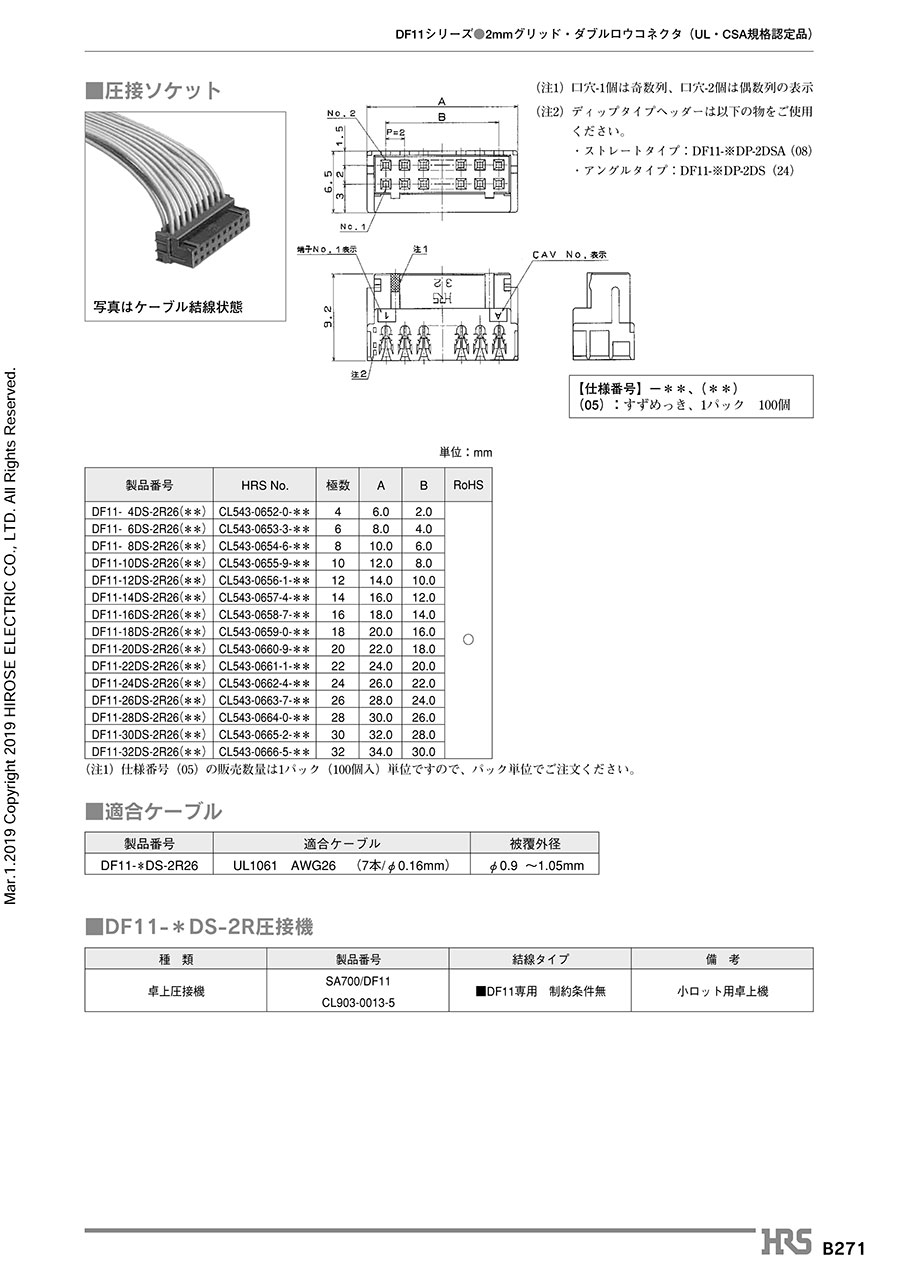

2mmグリッド・ダブルロウコネクタ（UL・CSA規格認定品）
複写機、プリンターなどのOA機器全般に最適なDF11シリーズ
2mmピッチ基板対ケーブルコネクタ（端子2列タイプ） DF11シリーズの仕様について
製品規格
| 定格 | 定格電流 （注1） | 圧着 | 電線サイズ | AWG 22～26 ：2A AWG 28 ：1A AWG 30 ：0.5A | 使用温度範囲 | －30～85℃（注2） | |
|---|---|---|---|---|---|---|---|
| 使用湿度範囲 | 40～80％ | ||||||
| 圧接 | 電線サイズ | AWG 26 ：1A | 保存温度範囲 | －10～60℃（注3） | |||
| 定格電圧 | 圧着 | AC250V | 圧接 | AC100V | 保存湿度範囲 | 40～70％（注3） | |
| UL-CSA安全規格 認定規格値 | |||
|---|---|---|---|
| 定格 | 定格電流 | 電線サイズ | AWG 22 ：2A AWG 24～28 ：1A AWG 30 ：0.5A |
| 定格電圧 | AC30V | ||
UL・CSA安全規格ファイルNo.
UL:E52653/CSA:LR95109
| 項目 | 規格 | 条件 | |||
|---|---|---|---|---|---|
| 1.絶縁抵抗 | 1000MΩ以上 | DC500Vで測定 | |||
| 2.耐電圧 | せん絡・絶縁破壊がないこと。 | AC650Vを1分間通電 | |||
| 3.接触抵抗 | 30mΩ以下 | 100mAで測定 | |||
| 4.単体挿抜力 | MIN0.3N（30gf）、MAX4.4N（450gf） | □0.5±0.002mmの鋼製ピンにて測定 | |||
| 5.耐振性 | 1μｓ以上の瞬断がないこと。 | 周波数10～55Hz、片振幅0.75mm、3方向 2時間 | |||
| 6.耐湿性 | 接触抵抗30mΩ以下、絶縁抵抗500MΩ以上 | 温度 40±2℃、湿度 90～95%、96時間放置 | |||
| 7.温度サイクル | 接触抵抗30mΩ以下、絶縁抵抗1000MΩ以上 | （－55℃：30分→5～35℃：10分→85℃：30分→5～35℃：10分）5サイクル | |||
| 8.挿抜寿命 | 接触抵抗30mΩ以下 | すずめっき：挿抜30回 | 金めっき：挿抜50回 | ||
| 9.はんだ耐熱性 | 性能に影響する樹脂部の溶融がないこと。 | ディップタイプ | フロー：260℃ 10秒 | 手はんだ：はんだごて温度 300℃ 2秒 | |
| SMTタイプ | リフロー：推奨温度プロファイルにて | 手はんだ：はんだごて温度 300℃ 3秒 | |||
（注1）定格電流は、使用する電線サイズにより異なります。ヘッダーのみの定格は2Aです。
（注2）通電時の温度上昇を含みます。
（注3）ここでの保存とは、基板搭載前の未使用品に対する長期保管状態を表わします。基板搭載後の無通電状態は、使用温湿度範囲が適用されます。
（注4）上記の規格は本シリーズを代表するものです。
材質
| 製品 | 部品 | 材質 | 処理 | UL規格 |
|---|---|---|---|---|
| 圧着ソケット | 絶縁物 | ポリアミド樹脂 | 黒色 | UL94V-0 |
| ソケット用圧着端子 | 端子 | りん青銅 | すずめっき又は金めっき | - |
| 圧接ソケット | 絶縁物 | ポリアミド樹脂 | 黒色 | UL94V-0 |
| 端子 | りん青銅 | すずめっき | - | |
| レセプタクル | 絶縁物 | ポリアミド樹脂 | 黒色 | UL94V-0 |
| 端子 | りん青銅 | すずめっき又は金めっき | - | |
| ピンヘッダー | 絶縁物 | ポリアミド樹脂 | 黒色 | UL94V-0 |
| 端子 | 黄銅 | すずめっき又は金めっき | - | |
| S M T ピンヘッダー | 絶縁物 | ポリアミド樹脂 | ベージュ色 | UL94V-0 |
| 端子 | 黄銅 | すずめっき又は金めっき | - | |
| 金具 | 黄銅 | すずめっき | - | |
| 中継プラグ | 絶縁物 | ポリアミド樹脂 | 黒色 | UL94V-0 |
| 中継プラグ圧着端子 | 端子 | りん青銅 | すずめっき又は金めっき | - |
| 中継アダプタ | 絶縁物 | ポリアミド樹脂 | 黒色 | UL94V-0 |
| 端子 | 黄銅 | すずめっき | - |
この商品の特長について
この商品の特長一覧
誤挿入防止リブ、簡易ロック、誤挿入防止兼異極間誤挿入防止リブ、4ウォールボックス形状などを備えている。
DF11圧接マシンの特長（単芯打ち全自動圧接機 AM700/DF11）
圧接マシン AM700/DF11の5大特長
- 1.マルチハーネス（分岐結線）が行なえる。
- 2.段取り時間を大幅に短縮。（10分以内）
- 3.省スペース設計。（従来マシンの約半分）
- 4.低コストにより導入リスクを抑えられる。
- 5.ハーネスデータをフロッピーに保管でき変更も容易。
ポイント
DF11圧接は、1点部品で2列の圧接が行なえるため、マシンによる結線のみでハーネス作業は完了。さらに、1点部品であるために、在庫の管理が簡単。
この商品の使用上の注意について
1.推奨温度プロファイル（SMT）
（注1）同条件にて2回まで可。ただし、1回目と2回目の間は常温になっていること。
（注2）温度はコネクタリード部の基板表面温度を表します。
（注3）本条件は、エンボス梱包品（防湿梱包品）に適用されます。（開封後168時間以内）
（注4）本条件は、防湿梱包されていないエンボス梱包及び、防湿梱包から開封後168時間経過したエンボス梱包品に適用されます。
2.推奨手はんだ条件（SMT）
- はんだごて温度:290±10℃
- はんだ時間:2秒以内
3.推奨スクリーン厚さ（SMT）
0.15～0.2mm
4.基板の反り（SMT）
コネクタ両端部を基準とし、コネクタ中央部にてMax0.03mm
5.推奨はんだ付け条件（DIP）
- 自動はんだ装置によるフロー条件
はんだ温度:250±5℃、はんだ時間:10秒以内 - 手はんだ条件
はんだごて温度:290±10℃、はんだ時間:2秒以内
