2mmピッチピンヘッダー（端子1列タイプ） A4シリーズ

2mmピッチピンヘッダー（端子1列タイプ） A4シリーズ
通常単価(税別)
36円～286円特別価格
税込単価
40円～315円特別価格
一部SALE 2026.03.31まで
通常出荷日：在庫品1日目～9日目一部当日出荷可能

2mmピッチのピンヘッダー端子1列タイプです。より高密度な実装が可能です。【特長】・小型、高密度実装：...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
  • こちらの商品は仕様や使い方についての技術的質問、該非判定書等の輸出用書類、環境負荷物質や生産国についてのお問合せを受け付けておりません。
詳細を確認

よく一緒に見られています

7.92mm ピッチ 高電流対応内部電源用コネクタ DF22シリーズ

ヒロセ電機

7.92mm ピッチ 高電流対応内部電源用コネクタ DF22シリーズ
通常価格(税別)： 19円 (税込価格：21円)

通常出荷日：在庫品1日目

よく一緒に見られています

2mmピッチピンヘッダー（端子2列タイプ） A3シリーズ

ヒロセ電機

2mmピッチピンヘッダー（端子2列タイプ） A3シリーズ
通常価格(税別)： 24円 (税込価格：26円)

通常出荷日：在庫品1日目

未確定：候補が13型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

型番リスト

表示件数
  • 1

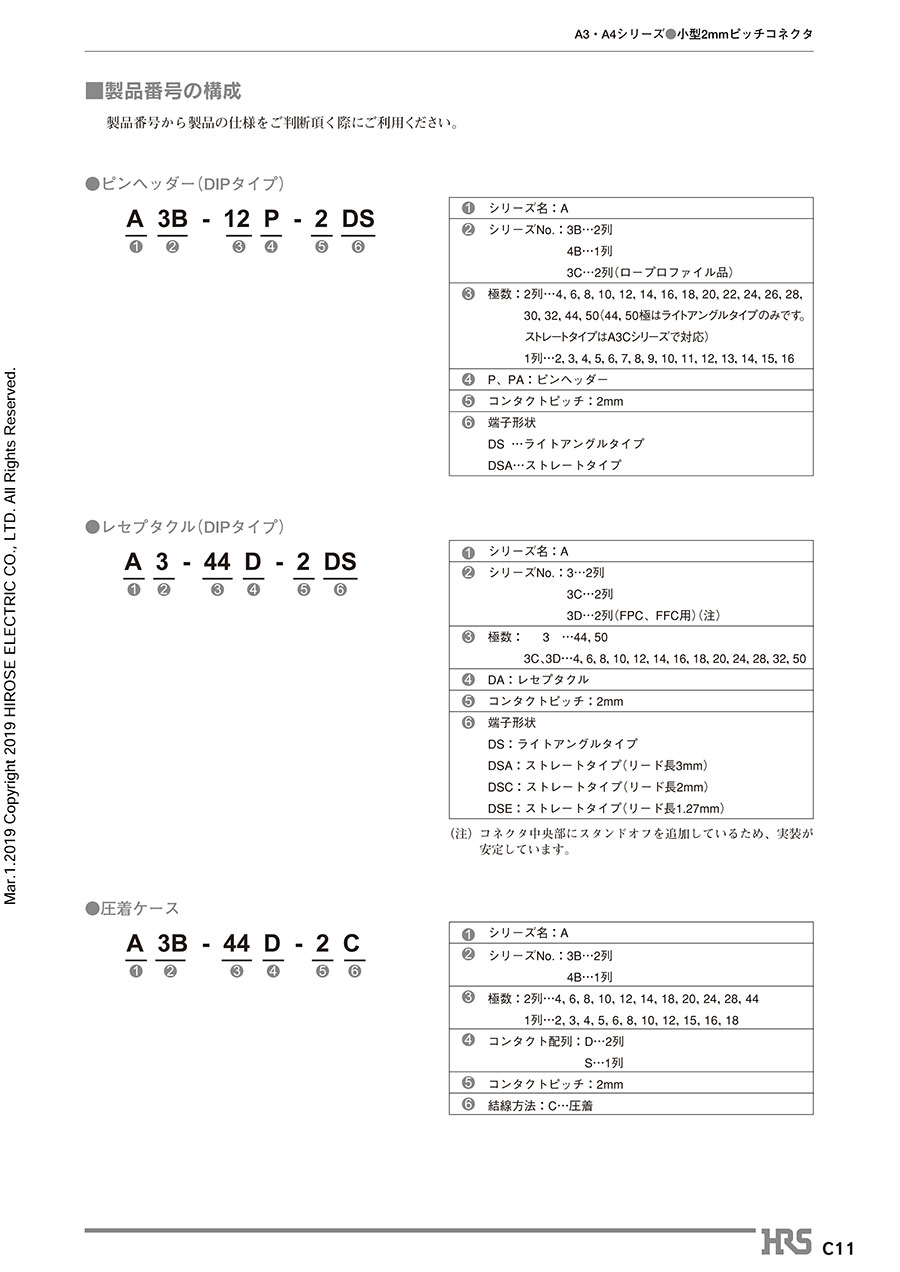

    • 型番
    A4B-2PA-2DS(51)
    A4B-2PA-2DSA(51)
    A4B-2S-2C
    A4B-3S-2C
    A4B-4PA-2DSA(51)
    A4B-4S-2C
    A4B-5PA-2DS(51)
    A4B-5S-2C
    A4B-6PA-2DSA(51)
    A4B-6S-2C
    A4B-8PA-2DS(51)
    A4B-10S-2C
    A4B-12PA-2DSA(51)
    関連

    用途

    ピン数

    適用ピン・コンタクト

    シリーズ

    接続方向

    代表規格

    結線方法

    端子接触部のめっき

    商品分類

    特記事項

    		RoHS?最小発注数量

    -

    対基板
    2
    オス(プラグ)
    A
    アングル
    -
    基板実装(DIP)
    金
    ピンヘッダー
    -
    -
    20個

    -

    対基板
    2
    オス(プラグ)
    A
    ストレート
    -
    基板実装(DIP)
    金
    ピンヘッダー
    -
    -
    20個

    データシート

    対電線
    2
    メス(ソケット)
    A
    ストレート
    -
    圧着
    端子無
    ソケット
    端子はA3シリーズと共用です。
    -
    10個

    データシート

    対電線
    3
    メス(ソケット)
    A
    ストレート
    ROHS
    圧着
    端子無
    ソケット
    端子はA3シリーズと共用です。
    10
    10個

    -

    対基板
    4
    オス(プラグ)
    A
    ストレート
    -
    基板実装(DIP)
    金
    ピンヘッダー
    -
    -
    10個

    データシート

    対電線
    4
    メス(ソケット)
    A
    ストレート
    ROHS
    圧着
    端子無
    ソケット
    端子はA3シリーズと共用です。
    10
    10個

    -

    対基板
    5
    オス(プラグ)
    A
    アングル
    -
    基板実装(DIP)
    金
    ピンヘッダー
    -
    -
    10個

    データシート

    -
    5
    メス(ソケット)
    -
    ストレート
    -
    圧着
    端子無
    ソケット
    端子はA3シリーズと共用です。
    -
    10個

    -

    対基板
    6
    オス(プラグ)
    A
    ストレート
    -
    基板実装(DIP)
    金
    ピンヘッダー
    -
    -
    10個

    データシート

    対電線
    6
    メス(ソケット)
    A
    ストレート
    ROHS
    圧着
    端子無
    ソケット
    端子はA3シリーズと共用です。
    10
    1個

    -

    対基板
    8
    オス(プラグ)
    A
    アングル
    -
    基板実装(DIP)
    金
    ピンヘッダー
    -
    -
    10個

    データシート

    対電線
    10
    メス(ソケット)
    A
    ストレート
    ROHS
    圧着
    端子無
    ソケット
    端子はA3シリーズと共用です。
    10
    10個

    -

    対基板
    12
    オス(プラグ)
    A
    ストレート
    -
    基板実装(DIP)
    金
    ピンヘッダー
    -
    -
    5個
    通常単価(税別) (税込単価)
    通常出荷日
    36円
    ( 40円 )
    5日目
    72円
    ( 79円 )
    5日目
    39円
    ( 43円 )
    在庫品1日目当日出荷可能
    37円
    ( 41円 )
    在庫品1日目当日出荷可能
    114円
    ( 125円 )
    5日目
    40円22円
    ( 24円 )
    在庫品1日目当日出荷可能
    114円
    ( 125円 )
    5日目
    114円
    ( 125円 )
    9日目
    134円
    ( 147円 )
    5日目
    54円
    ( 59円 )
    在庫品1日目当日出荷可能
    158円
    ( 174円 )
    5日目
    36円
    ( 40円 )
    在庫品1日目当日出荷可能
    286円
    ( 315円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    2mmピッチのピンヘッダー端子1列タイプです。より高密度な実装が可能です。
    【特長】
    ・小型、高密度実装：小型、軽量設計により、高密度実装が可能です
    ・圧着ケースは2mmグリッドでコネクタを並べて使用できます
    ・製品バリエーション：ディップタイプの他にSMT及び圧着タイプがあり、豊富なバリエーションを用意しています
    ・スタッキングバリエーション：基板対基板で使用の場合、A3Bのピンヘッダーとの組合わせで基板間6mm、A3Cのピンヘッダーとの組合わせで基板間5.1mmに設定できます
    【用途】
    ・VTR、FDD、その他各種電子機器

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
    • こちらの商品は仕様や使い方についての技術的質問、該非判定書等の輸出用書類、環境負荷物質や生産国についてのお問合せを受け付けておりません。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
