2mmピッチ 基板直付けコネクタ DF4シリーズ
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 5円～17円特別価格
- 税込単価
- 6円～19円特別価格
2mmピッチの基板対ケーブル直付け角型コネクタ。【特長】・端子挿入したソケット...
詳細情報を確認する商品情報
2mmピッチ基板直付けコネクタ
DF4シリーズ一覧
基板仮止め構造
2mmピッチ ボードイン基板対ケーブルコネクタ DF4シリーズの仕様について
製品規格
| 定格 | 定格電流 (注1) | 圧着 | 電線サイズ | AWG 24 ：3A | 使用温度範囲 | -30～85℃(注2) |
|---|---|---|---|---|---|---|
| AWG 26 ：2A | 使用湿度範囲 | 40～80％ | ||||
| AWG 28 ：1A | 保存温度範囲 | -10～60℃(注3) | ||||
| 定格電圧 | 圧着 | AC250V | 保存湿度範囲 | 40～70％(注3) | ||
| 項目 | 規格 | 条件 | |
|---|---|---|---|
| 1.絶縁抵抗 | 1000MΩ以上 | DC500Vで測定 | |
| 2.耐電圧 | せん絡・絶縁破壊がないこと。 | AC650Vを1分間通電 | |
| 3.圧着部抵抗 | 30mΩ以下 | 100mAで測定 | |
| 4.耐振性 | 部品の破損、ゆるみがないこと。 | 周波数10～55Hz、片振幅0.75mm、3方向2時間 | |
| 5.耐湿性 | 圧着部抵抗30mΩ以下、絶縁抵抗500MΩ以上 | 温度40±2℃、湿度90～95%、96時間放置 | |
| 6.温度サイクル | 圧着部抵抗30mΩ以下、絶縁抵抗1000MΩ以上 | (-55℃：30分→5～35℃：10分→85℃：30分→5～35℃：10分）5サイクル | |
| 7.はんだ耐熱性 | 性能に影響する樹脂部の溶融がないこと。 | フロー：250℃ 10秒 | 手はんだ：はんだごて温度300℃ 3秒 |
注1 定格電流は、使用する電線サイズにより異なります。
注2 通電時の温度上昇を含みます。
注3 ここでの保存とは、基板搭載前の未使用品に対する長期保管状態を表します。基盤搭載後の無通電状態は、使用温湿度範囲が適用されます。
注4 上記の規格は本シリーズを代表するものです。
材質
| 製品 | 部品 | 材質 | 処理 | UL規格 |
|---|---|---|---|---|
| 圧着プラグ | 絶縁物 | ポリアミド樹脂 | 黒色 | UL94V-0 |
| プラグ用圧着端子 | 端子 | 黄銅 | すずめっき | ― |
この商品の外形図と寸法について

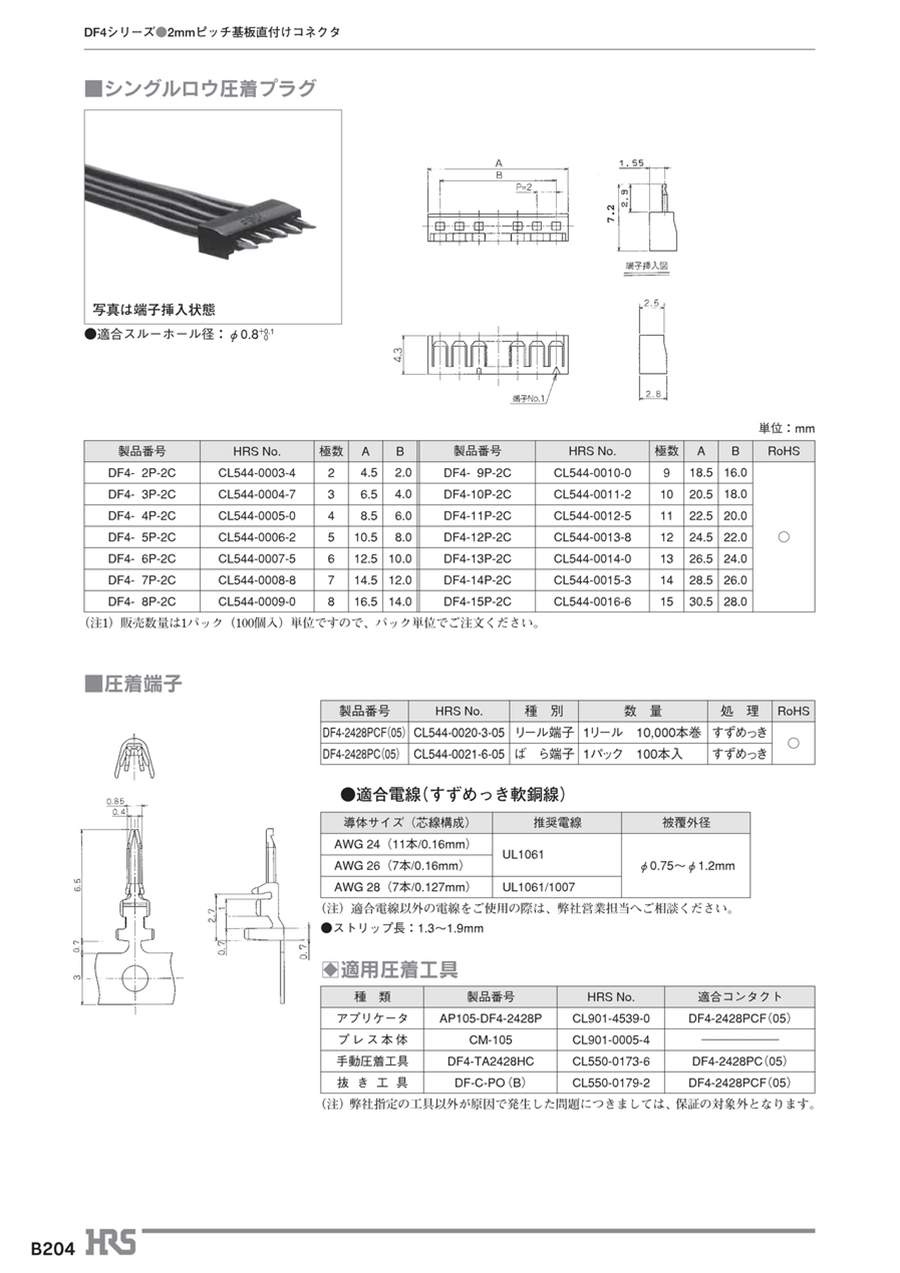

シングルロウ圧着プラグ
- ※ 適合スルーホール径:φ0.8（直径0.8mm）+0、+0.1
シングルロウ圧着プラグの寸法図
圧着端子の寸法図
| 導体サイズ(芯線構成) | 推奨電線 | 被覆外径 |
|---|---|---|
| AWG24(11本/0.16mm) | UL1061 | φ0.75～φ1.2mm |
| AWG26(7本/0.16mm) | ||
| AWG28(7本/0.127mm) | UL1061/1007 |
適合電線（すずめっき軟銅線）
- ※ ストリップ長:1.3～1.9mm
| 種類 | 製品番号 | HRS No. | 適合コンタクト |
|---|---|---|---|
| アプリケータ | AP105-DF4-2428P | CL901-4539-0 | DF4-2428PCF(05) |
| プレス本体 | CM-105 | CL901-0005-4 | ― |
| 手動圧着工具 | DF4-TA2428HC | CL550-0173-6 | DF4-2428PC(05) |
| 抜き工具 | DF-C-PO(B) | CL550-0179-2 | DF4-2428PCF(05) |
圧着端子の適用圧着工具
ダブルロウ圧着プラグ
- ※ 適合スルーホール径:φ0.9（直径0.9mm）±0.05
ダブルロウ圧着プラグの寸法図
- ※ ケーブルの太さ及び圧着端子のベントアップ・ダウンにより、ディップ側がばらつく場合があります。
この商品の使用上の注意について
はんだ付けにおける注意
- 自動はんだ装置によるフロー条件:はんだ温度250±5℃、はんだ時間3秒以内
- 手はんだ条件:はんだごて温度290±10℃、はんだ時間2秒以内
- コネクタから近い部分のケーブルを折り曲げてくせ付けをつけしている場合、はんだの熱で被覆が破れ、芯線が露出する場合がありますので、曲げ半径は十分に大きくしてください（図を参照）
- はんだ後、コネクタ及びケーブルが熱を持っている状態でケーブルに負荷を掛けますと、被覆押さえ部がゆるみ易くなりますので、はんだ後の操作は、コネクタが常温に戻ってから行ってください
トリクロルエタンのようなケーブル被覆を冒す溶剤は使用しないでください。また、溶剤による加熱洗浄も避けてください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
17円11円 ( 12円 ) | 在庫品1日目当日出荷可能 |
5円1円 ( 1円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
2mmピッチの基板対ケーブル直付け角型コネクタ。
【特長】
・端子挿入したソケットを基板に直付けすることで、ヘッダー分のコストを節約可能です。
・抜き差し可能ソケットと直付けコネクタの両端ハーネス品により、基板同士を分離できる機能はそのままで、両端ソケットのハーネスでは2個必要なヘッダーの1個を節約できます。
・小型且つ極数のバリエーションも豊富です。
・基板への挿入状態が軽い圧入となるため、基板への仮止めが可能です。
【用途】
・各種配線に便利。
・ノート型パソコン、小型OA機器。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
