ディスクリートワイヤー結線用 DF1Eシリーズ（2.5mmピッチ）【1～100個入り】

2.5mmピッチ ロック付き基板対ケーブルコネクタ DF1Eシリーズの主な特長について

完全ロック機能をプラス/インナーロック方式の完全ロック機構/誤挿入防止

二重係止の装着が可能

インナー方式の完全ロック機構を採用。不意な外部からの衝撃によるはずれを防止できる。

圧着端子の固定力アップ、及び半挿入を防止

ケーブルにストレスの掛かる使用方法や、圧着端子の固定力アップ、圧着端子の半挿入防止には、二重係止の装着が可能。

モールドランスを採用

圧着作業後の端子の絡みにより、端子ランスでは変形するおそれがあるため、モールドランスを採用。

誤挿入防止

嵌合時の逆挿入、異極間挿入に対する完全な防止機構を付加。

はんだクラック防止対策

ピンヘッダーにはガラス強化樹脂を採用し、熱収縮によるはんだクラック防止対策を行っている。

ポッティング（樹脂充填）対応

製品バリエーション中にポッティング対応可能なピンヘッダーを用意。8mmまでのポッティング対応が可能、なおかつ実装高さ19.8mm（リテーナー無し）とロープロファイル（当社比）。

生産設備のコスト低減

雌圧着端子は、DF1Bシリーズの圧着端子を使用するので、新たな設備投資が不用。ただし、AWG#22以上の電線でリテーナーを付ける場合は、DF1E圧着端子をご使用ください。中継用雄圧着端子は、DF1Bアプリケータと兼用しているので、新たな設備投資が不用。

多様なアプリケーション

同一シリーズにて、基板はんだディップタイプ、中継タイプと多様なアプリケーションを準備。

UL、C-UL認定品
グローワイヤー対応（IEC 60695-2-11準拠）

この商品の規格について

注意1）定格電流は、使用する電線サイズにより異なります。ヘッダーの定格は3Aです。
注意2）通電時の温度上昇を含みます。
注意3）ここでの保存とは、基板搭載前の未使用品に対する長期保存状態を表します。基板搭載後の無通電状態は、使用温湿度範囲が適用されます。

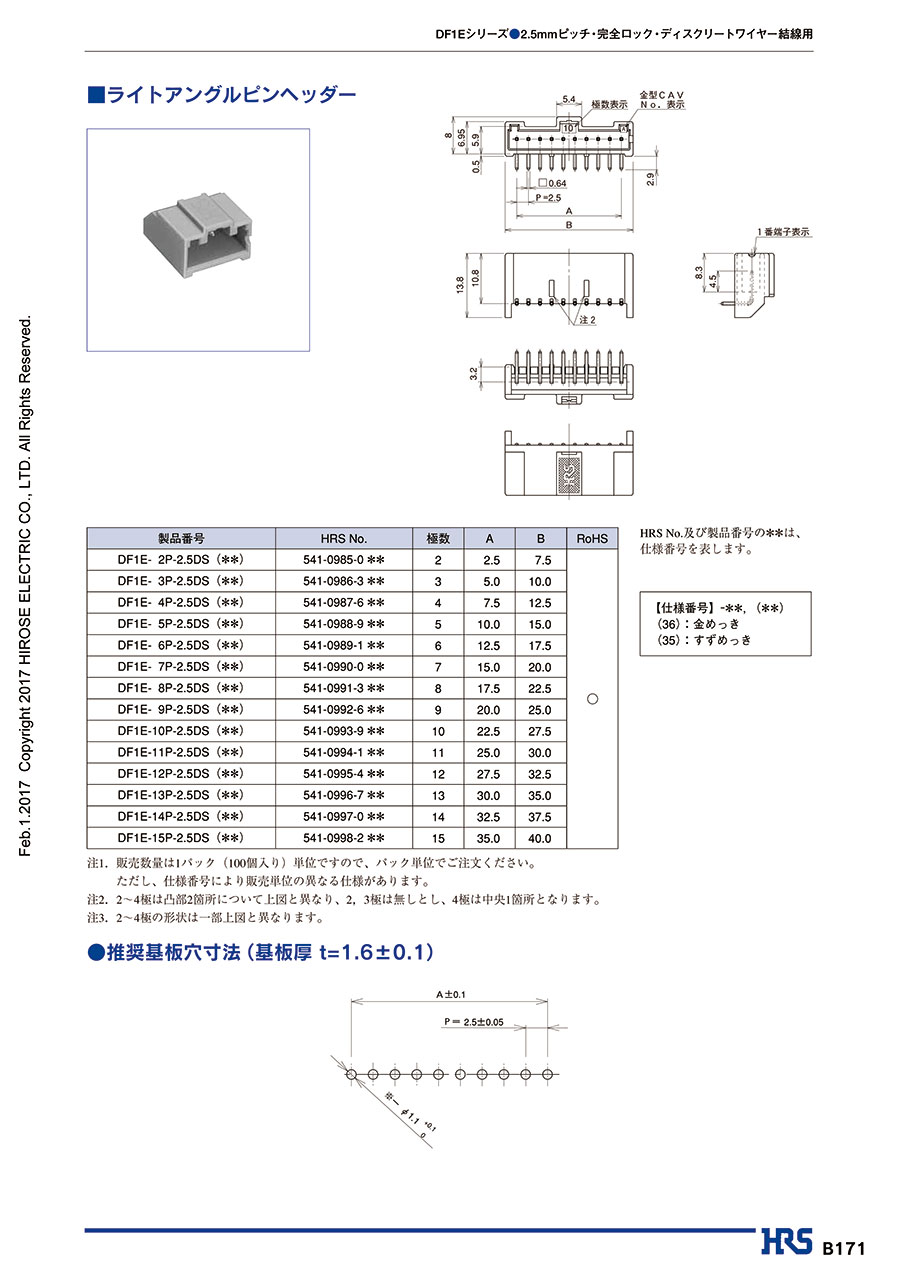

製品仕様

この商品の材質について

この商品の使用上の注意

1.推奨はんだ付け条件

• 自動はんだ装置によるフロー条件 はんだ温度260℃、はんだ時間10秒以内
• 手はんだ条件 はんだごて温度300℃、はんだ時間3秒以内

2.洗浄条件

• ポッティング対応用ヘッダーで洗浄された場合はコネクタ内部に洗浄液等が残り不具合発生の原因となりますのでご注意ください。

3.注意事項

• コネクタを抜く際に、無理に抜こうとしますとコネクタを破損する恐れがありますので、抜き難い時は、一度軽く押し込んでからロックを操作して抜くようにしてください。
• 機器内の電線の這い回し方法によっては、電線にテンションが加わり端子が抜けたりする恐れがありますので、このような時は、リテーナーのご使用をお奨めいたします。
• リテーナーを装着する事で端子の半挿入を防止することができますが、端子がソケットの外にはみ出している状態では、リテーナーを装着できないことがあります。確実に端子を挿入した後に、リテーナーを装着してください。
• ポッティング処理を行う場合には、樹脂の表面張力を考慮に入れて、樹脂の充填をして頂くようお願いします。
• 本製品は製造ロット及びその後の保管状態等により、成形品の色相に多少の違いを生じる場合がありますが、性能には影響ありません。
