2.5mmピッチ・ディスクリートワイヤー結線用コネクタ HNCシリーズ
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 11円～105円特別価格
- 税込単価
- 12円～116円特別価格
2.5mmピッチ・ディスクリートワイヤー結線用角型コネクタ。【特長】・両サイド...
詳細情報を確認する- シリーズ詳細
- HNC
- コンタクトピッチ (mm)
- 2.5
- ターミナルピッチ (mm)
- 2.5
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報

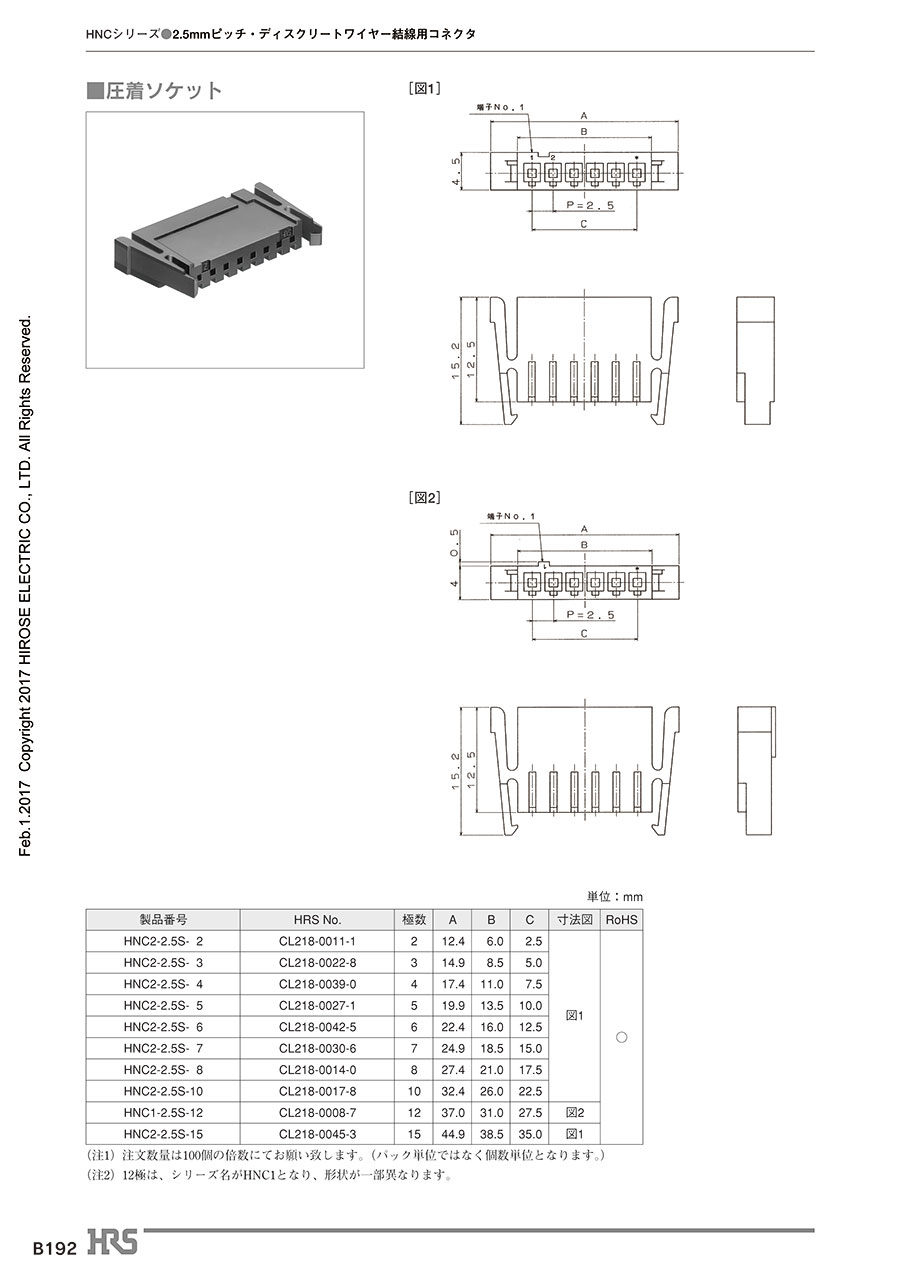

2.5mmピッチ・ディスクリートワイヤー結線用コネクタ
HNCシリーズ
各種OA機器、金融端末に利用できる
誤挿入防止機構、完全ロック機構付き
2.5mmピッチ サイドロック付き基板対ケーブルコネクタ HNCシリーズの仕様について
製品規格
| 定格 | 定格電流 （注1） | AWG 22：3A AWG 24：3A AWG 26：2A AWG 28：1A AWG 30：0.5A | 使用温度範囲 | -25～85℃（注2） |
|---|---|---|---|---|
| 使用湿度範囲 | 40～80％ | |||
| 保存温度範囲 | -10～60℃（注3） | |||
| 定格電圧 | AC250V | 保存湿度範囲 | 40～70％（注3） |
| 項目 | 規格 | 条件 | |
|---|---|---|---|
| 1.絶縁抵抗 | 1000MΩ以上 | DC500Vで測定 | |
| 2.耐電圧 | せん絡・絶縁破壊がないこと。 | AC1000Vを1分間通電 | |
| 3.接触抵抗 | 10mΩ以下 | 1Aで測定 | |
| 4.単体挿抜力 | MIN0.4N（40gf）、MAX4.4N（450gf） | □0.635±0.002mmの鋼製ピンにて測定 | |
| 5.耐振性 | 1μs以上の瞬断がないこと。 | 周波数10～55Hz、片振幅0.75mm、3方向 2時間 | |
| 6.耐湿性 | 接触抵抗10mΩ以下、絶縁抵抗1000MΩ以上 | 温度 40±2℃、湿度 90～95%、96時間放置 | |
| 7.温度サイクル | 接触抵抗10mΩ以下、絶縁抵抗1000MΩ以上 | （-25℃：30分→5～35℃：10分→85℃：30分→5～35℃：10分）5サイクル | |
| 8.挿抜寿命 | すずめっき:接触抵抗30mΩ以下、金めっき:接触抵抗20mΩ以下 | すずめっき：挿抜30回 | 金めっき：挿抜50回 |
| 9.はんだ耐熱性 | 性能に影響する樹脂部の溶融がないこと。 | フロー：250℃ 5秒 | 手はんだ：はんだごて温度 300℃ 2秒 |
（注1）定格電流は、使用する電線サイズにより異なります。ヘッダーのみの定格は3Aです。
（注2）通電時の温度上昇を含みます。
（注3）ここでの保存とは、基板搭載前の未使用品に対する長期保管状態を表わします。 基板搭載後の無通電状態は、使用温湿度範囲が適用されます。
（注4）上記の規格は本シリーズを代表するものです。
材質
| 製品 | 部品 | 材質 | 処理 | UL規格 |
|---|---|---|---|---|
| 圧着ソケット | 絶縁物 | ポリアミド樹脂 | 黒色 | UL94V-2 |
| ソケット用圧着端子 | 端子 | りん青銅 | すずめっき又は金めっき | - |
| ピンヘッダー | 絶縁物 | ポリアミド樹脂 | 黒色 | UL94V-2 |
| 端子 | 黄銅 | すずめっき又は金めっき | - |
適用工具
| 種類 | 製品番号 | HRS No. | 適合コンタクト | |
|---|---|---|---|---|
| アプリケータ | AP105-HNC | 901-4502-0 | HNC-2.5S-C-A/HNC-2.5S-C-B（＊＊） | |
| 手動圧着工具 | TC-HNC-B | 250-0005-7 | HNC-2.5S-D-B（＊＊） | |
| TC-HNC-A | 250-0006-0 | HNC-2.5S-D-A（＊＊） | ||
| 抜 き 工 具 | 歯厚み：0.75mm以下の精密ドライバー | |||
アプリケーション図
アプリケーション図
この商品の使用上の注意について
推奨はんだ付け条件
- 自動はんだ装置によるフロー条件:はんだ温度 250℃、はんだ時間 5秒以内
- 手はんだ条件:はんだごて温度 300℃、はんだ時間 2秒以内
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
47円28円 ( 31円 ) | 在庫品1日目当日出荷可能 |
33円 ( 36円 ) | 在庫品1日目当日出荷可能 |
29円20円 ( 22円 ) | 在庫品1日目当日出荷可能 |
19円 ( 21円 ) | 在庫品1日目当日出荷可能 |
23円 ( 25円 ) | 在庫品1日目当日出荷可能 |
37円 ( 41円 ) | 在庫品1日目当日出荷可能 |
21円 ( 23円 ) | 在庫品1日目当日出荷可能 |
41円 ( 45円 ) | 在庫品1日目当日出荷可能 |
27円 ( 30円 ) | 在庫品1日目当日出荷可能 |
23円 ( 25円 ) | 在庫品1日目当日出荷可能 |
33円 ( 36円 ) | 在庫品1日目当日出荷可能 |
51円 ( 56円 ) | 在庫品1日目当日出荷可能 |
23円 ( 25円 ) | 在庫品1日目当日出荷可能 |
61円 ( 67円 ) | 在庫品1日目当日出荷可能 |
25円13円 ( 14円 ) | 在庫品1日目当日出荷可能 |
35円 ( 39円 ) | 在庫品1日目当日出荷可能 |
65円 ( 72円 ) | 在庫品1日目当日出荷可能 |
35円21円 ( 23円 ) | 在庫品1日目当日出荷可能 |
105円 ( 116円 ) | 在庫品1日目当日出荷可能 |
76円 ( 84円 ) | 在庫品1日目当日出荷可能 |
11円 ( 12円 ) | 在庫品1日目当日出荷可能 |
12円 ( 13円 ) | 在庫品1日目当日出荷可能 |
17円 ( 19円 ) | 在庫品1日目当日出荷可能 |
17円 ( 19円 ) | 在庫品1日目当日出荷可能 |
19円 ( 21円 ) | 在庫品1日目当日出荷可能 |
31円 ( 34円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
2.5mmピッチ・ディスクリートワイヤー結線用角型コネクタ。
【特長】
・両サイドのロックを解除しなければ抜けない完全ロック機構付きですので、ケーブルを引っ掛ける等のミスによる抜け防止に効果を発揮します。
・ライトアングルで使用した場合の実装高さ：4.8mm。
・薄型でありながら、誤挿入防止機構を備えています。
・めっきは、すず、金の2種類あり、用途に応じて選択できます。
・すずめっきでも軽い操作感にセッティングされています。
【用途】
・各種配線に便利。
・各種OA機器、金融端末。
