2.54mmピッチピンヘッダー（端子2列タイプ） A1シリーズ

Name: 2.54mmピッチピンヘッダー（端子2列タイプ） A1シリーズ
Brand: ヒロセ電機
SKU: 222000425928
Rating: 4.6 (3 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（3件）

通常単価(税別): 51円～829円特別価格

税込単価: 56円～912円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ヒロセ電機

2mmピッチピンヘッダー（端子2列タイプ） A3シリーズ

通常価格(税別)： 24円 (税込価格：26円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ヒロセ電機

2.54mmピッチピンヘッダー（端子1列タイプ） A2シリーズ

4.5

通常価格(税別)： 35円 (税込価格：39円)

通常出荷日：在庫品1日目

2.54mmピッチのピンヘッダー端子2列タイプです。【特長】・高密度実装：コネ...

詳細情報を確認する

使用電流 (A)
3
使用電圧 (V)
AC200
保護機能(耐環境性)
無
端子接触部のめっき
金
コンタクトピッチ (mm)
2.54
使用温度範囲 (℃)
-55～+85

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が24型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

関連	用途	ピン数	適用ピン・コンタクト	シリーズ	接続方向	代表規格	結線方法	商品分類	RoHS?	最小発注数量

データシート	対基板	6	オス(プラグ)	A	アングル	ROHS	基板実装(DIP)	ピンヘッダー	10	5個
データシート	対基板	6	オス(プラグ)	A	ストレート	ROHS	基板実装(DIP)	ピンヘッダー	10	10個
データシート	対電線	8	メス(ソケット)	A	ストレート	ROHS	圧着	圧着ソケット	10	10個
データシート	対電線	10	メス(ソケット)	A	ストレート	ROHS	圧着	圧着ソケット	10	10個
データシート	対基板	10	オス(プラグ)	A	アングル	ROHS	基板実装(DIP)	ピンヘッダー	10	5個
データシート	対基板	10	オス(プラグ)	A	ストレート	ROHS	基板実装(DIP)	ピンヘッダー	10	5個
データシート	対電線	12	メス(ソケット)	A	ストレート	ROHS	圧着	圧着ソケット	10	5個
データシート	対基板	12	オス(プラグ)	A	ストレート	ROHS	基板実装(DIP)	ピンヘッダー	10	5個
データシート	対基板	14	オス(プラグ)	A	アングル	ROHS	基板実装(DIP)	ピンヘッダー	10	5個
データシート	対基板	14	オス(プラグ)	A	ストレート	ROHS	基板実装(DIP)	ピンヘッダー	10	5個
データシート	対基板	16	オス(プラグ)	A	アングル	ROHS	基板実装(DIP)	ピンヘッダー	10	5個
データシート	対基板	16	オス(プラグ)	A	ストレート	ROHS	基板実装(DIP)	ピンヘッダー	10	5個
データシート	対基板	20	オス(プラグ)	A	ストレート	ROHS	基板実装(DIP)	ピンヘッダー	10	5個
データシート	対基板	24	オス(プラグ)	A	ストレート	ROHS	基板実装(DIP)	ピンヘッダー	10	5個
データシート	対基板	26	オス(プラグ)	A	アングル	ROHS	基板実装(DIP)	ピンヘッダー	10	2個
データシート	対基板	26	オス(プラグ)	A	ストレート	ROHS	基板実装(DIP)	ピンヘッダー	10	2個
データシート	対基板	30	オス(プラグ)	A	ストレート	ROHS	基板実装(DIP)	ピンヘッダー	10	2個
データシート	対基板	34	オス(プラグ)	A	アングル	-	基板実装(DIP)	ピンヘッダー	-	10個
データシート	対基板	34	オス(プラグ)	A	ストレート	ROHS	基板実装(DIP)	ピンヘッダー	10	2個
データシート	対基板	40	オス(プラグ)	A	ストレート	ROHS	基板実装(DIP)	ピンヘッダー	10	2個
データシート	対基板	50	オス(プラグ)	A	ストレート	ROHS	基板実装(DIP)	ピンヘッダー	10	2個
データシート	対基板	60	オス(プラグ)	A	アングル	ROHS	基板実装(DIP)	ピンヘッダー	10	1個
データシート	対基板	60	オス(プラグ)	A	ストレート	ROHS	基板実装(DIP)	ピンヘッダー	10	1個
データシート	対基板	64	オス(プラグ)	A	ストレート	ROHS	基板実装(DIP)	ピンヘッダー	10	1個

通常単価(税別) (税込単価)	通常出荷日

122円 ( 134円 )	在庫品1日目当日出荷可能
60円 ( 66円 )	在庫品1日目当日出荷可能
51円 ( 56円 )	在庫品1日目当日出荷可能
51円 ( 56円 )	在庫品1日目当日出荷可能
156円124円 ( 136円 )	在庫品1日目当日出荷可能
90円 ( 99円 )	在庫品1日目当日出荷可能
57円 ( 63円 )	在庫品1日目当日出荷可能
145円 ( 160円 )	在庫品1日目当日出荷可能
201円 ( 221円 )	在庫品1日目当日出荷可能
116円 ( 128円 )	在庫品1日目当日出荷可能
227円 ( 250円 )	在庫品1日目当日出荷可能
181円 ( 199円 )	在庫品1日目当日出荷可能
228円 ( 251円 )	在庫品1日目当日出荷可能
261円 ( 287円 )	在庫品1日目当日出荷可能
324円 ( 356円 )	在庫品1日目当日出荷可能
293円 ( 322円 )	在庫品1日目当日出荷可能
323円 ( 355円 )	在庫品1日目当日出荷可能
829円 ( 912円 )	5日目
384円 ( 422円 )	在庫品1日目当日出荷可能
429円 ( 472円 )	在庫品1日目当日出荷可能
526円 ( 579円 )	在庫品1日目当日出荷可能
572円 ( 629円 )	在庫品1日目当日出荷可能
600円 ( 660円 )	在庫品1日目当日出荷可能
623円 ( 685円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

2.54mmピッチのピンヘッダー端子2列タイプです。
【特長】
・高密度実装：コネクタを長さ方向に配列したとき、2.54mmメッシュの基板に無駄なスペースを生じることなく並べられます
・極数バリエーション：A1シリーズは6極から64極までの16種類を用意しています
・互換性：A1シリーズは、HIF3Bシリーズのケーブル側及びHIF3H（レセプタクル）とも互換性があり、幅広い使用が可能です
【用途】
・コンピュータ、FDD、VTR、その他各種電子機器

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

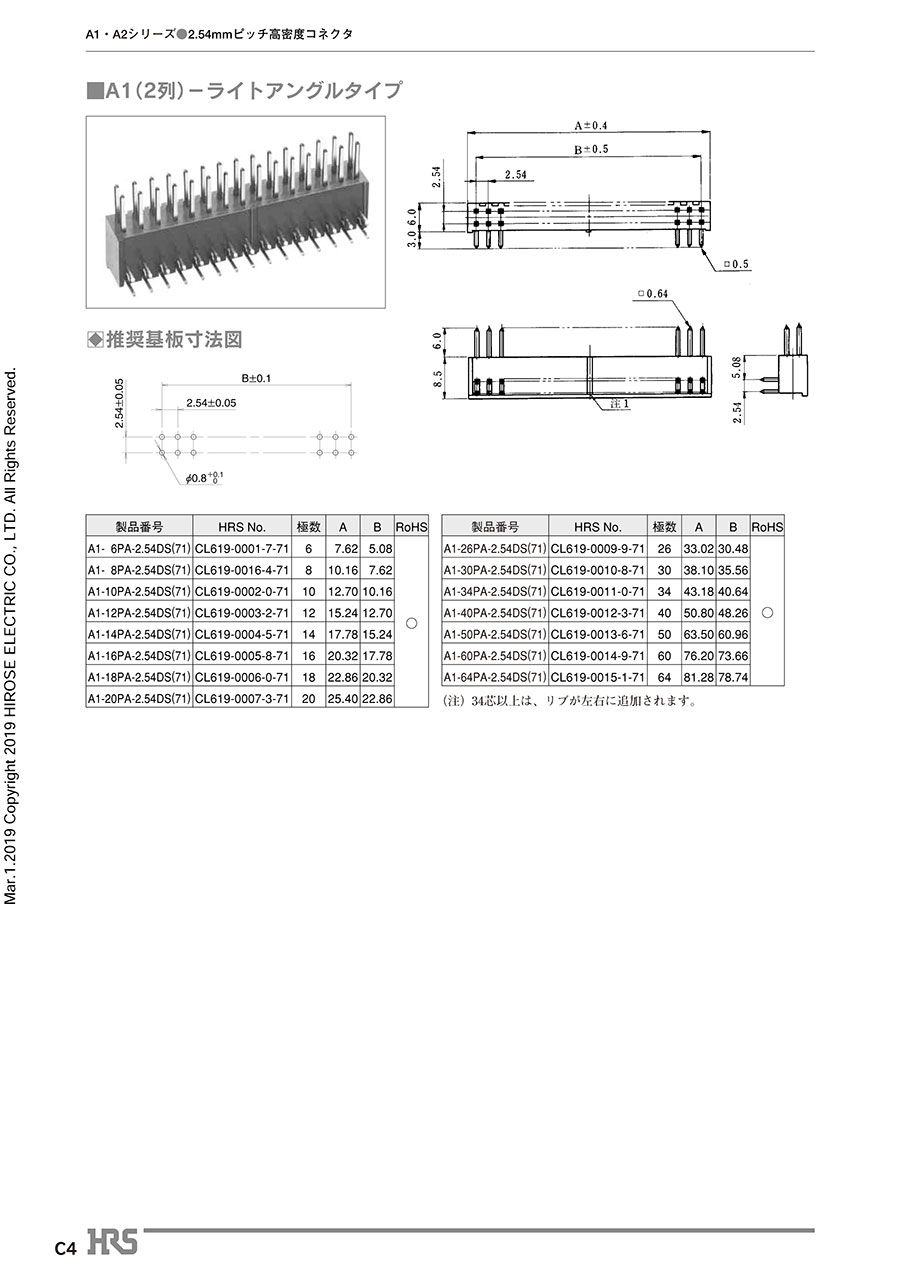

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
