2.54mmピッチ ボックスタイプピンヘッダー HIF3Fシリーズ
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 129円～448円特別価格
- 税込単価
- 142円～493円特別価格
逆挿入防止構造のボックスタイプの角型コネクタ。【特長】・HIF3Bシリーズソケ...
詳細情報を確認する- 端子接触部のめっき
- ニッケル＋部分金
- 商品分類
- ピンヘッダー
- 特徴
- HIF3B互換
- コンタクトピッチ (mm)
- 2.54
- ターミナルピッチ (mm)
- 2.54
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報
高密度実装可能―誤挿入防止形ボックスピンヘッダー
HIF3Fシリーズ一覧
2.54mmピッチ ボックスタイプピンヘッダー HIF3Fシリーズの仕様について
製品規格
| 定格 | 定格電流 1A 定格電圧 AC200V | 使用温度範囲 －55～＋85℃（注1） 使用湿度範囲 40～80％ | 保存温度範囲 －10～＋60℃（注2） 保存湿度範囲 40～70％ （注2） |
|---|
| 項目 | 規格 | 条件 |
|---|---|---|
| 1.絶縁抵抗 | 1000MΩ以上 | DC500Vで測定 |
| 2.耐電圧 | せん絡・絶縁破壊がないこと。 | AC650Vrmsで1分間通電 |
| 3.接触抵抗 | 15mΩ以下 | 0.1Aで測定 |
| 4.耐振性 | 1μs以上の電気的瞬断がないこと。 | 10～55Hz、片振幅0.75mm、3方向 2時間 |
| 5.耐湿性 | 絶縁抵抗1000MΩ以上 | 温度40±2℃、湿度90～95％、96時間放置 |
| 6.温度サイクル | 割れ、ひび及び各部に異常を生じないこと。 | （－55℃：30分→15～35℃：MAX5分→125℃：30分→15～35℃：MAX5分）5サイクル |
| 7.挿抜寿命 | 接触抵抗15mΩ以下 | 500回 |
| 8.はんだ耐熱性 | 性能に影響する樹脂部の溶融がないこと。 | はんだ槽：260℃ 10秒 |
| 手はんだ：はんだごて温度：360℃ 5秒 |
（注1）通電時の温度上昇を含みます。
（注2）ここでの保存とは基板搭載前の未使用品に対する長期保管状態を表わします。 基板搭載後の無通電状態、および輸送時などの一時保管状態は、使用温湿度範囲が適用されます。
（注3）上記の規格は、本シリーズを代表するものです。個々の正式な取り交わしは、『納入仕様書』にてお願いします。
材質
| 部品 | 材質 | 処理 | 備考 |
|---|---|---|---|
| 絶縁物 | PBT樹脂 | 黒色 | UL94V－0 |
| 端子 | 黄銅 | ニッケルめっき＋部分金めっき | ─ |
この商品の外形図と寸法について

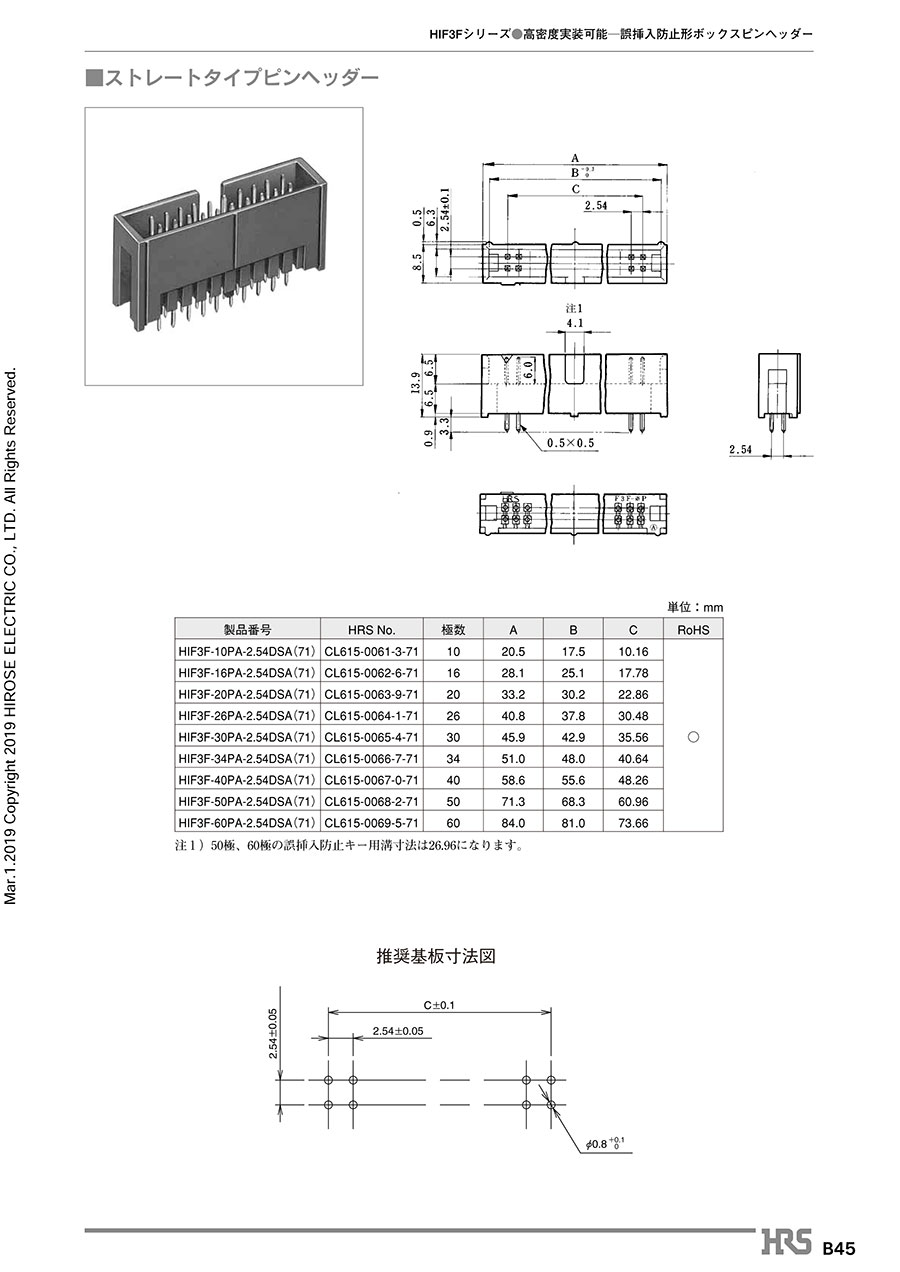

ストレートタイプピンヘッダー
ストレートタイプピンヘッダー
寸法図
| 製品番号 | HRS No. | 極数 | A | B | C |
|---|---|---|---|---|---|
| HIF3F-10PA-2.54DSA（71） | CL615-0061-3-71 | 10 | 20.5 | 17.5 | 10.16 |
| HIF3F-16PA-2.54DSA（71） | CL615-0062-6-71 | 16 | 28.1 | 25.1 | 17.78 |
| HIF3F-20PA-2.54DSA（71） | CL615-0063-9-71 | 20 | 33.2 | 30.2 | 22.86 |
| HIF3F-26PA-2.54DSA（71） | CL615-0064-1-71 | 26 | 40.8 | 37.8 | 30.48 |
| HIF3F-30PA-2.54DSA（71） | CL615-0065-4-71 | 30 | 45.9 | 42.9 | 35.56 |
| HIF3F-34PA-2.54DSA（71） | CL615-0066-7-71 | 34 | 51.0 | 48.0 | 40.64 |
| HIF3F-40PA-2.54DSA（71） | CL615-0067-0-71 | 40 | 58.6 | 55.6 | 48.26 |
| HIF3F-50PA-2.54DSA（71） | CL615-0068-2-71 | 50 | 71.3 | 68.3 | 60.96 |
| HIF3F-60PA-2.54DSA（71） | CL615-0069-5-71 | 60 | 84.0 | 81.0 | 73.66 |
ライトアングルタイプピンヘッダー
ライトアングルタイプピンヘッダー
寸法図
| 製品番号 | HRS No. | 極数 | A | B | C |
|---|---|---|---|---|---|
| HIF3F-10PA-2.54DS（71） | CL615-0041-6-71 | 10 | 20.5 | 17.5 | 10.16 |
| HIF3F-16PA-2.54DS（71） | CL615-0042-9-71 | 16 | 28.1 | 25.1 | 17.78 |
| HIF3F-20PA-2.54DS（71） | CL615-0043-1-71 | 20 | 33.2 | 30.2 | 22.86 |
| HIF3F-26PA-2.54DS（71） | CL615-0044-4-71 | 26 | 40.8 | 37.8 | 30.48 |
| HIF3F-30PA-2.54DS（71） | CL615-0045-7-71 | 30 | 45.9 | 42.9 | 35.56 |
| HIF3F-34PA-2.54DS（71） | CL615-0046-0-71 | 34 | 51.0 | 48.0 | 40.64 |
| HIF3F-40PA-2.54DS（71） | CL615-0047-2-71 | 40 | 58.6 | 55.6 | 48.26 |
| HIF3F-50PA-2.54DS（71） | CL615-0048-5-71 | 50 | 71.3 | 68.3 | 60.96 |
| HIF3F-60PA-2.54DS（71） | CL615-0049-8-71 | 60 | 84.0 | 81.0 | 73.66 |
推奨基板寸法図
ストレートタイプピンヘッダーの推奨基板寸法図
ライトアングルタイプピンヘッダーの推奨基板寸法図
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
162円 ( 178円 ) | 在庫品1日目当日出荷可能 |
129円 ( 142円 ) | 在庫品1日目当日出荷可能 |
217円 ( 239円 ) | 在庫品1日目当日出荷可能 |
209円 ( 230円 ) | 在庫品1日目当日出荷可能 |
251円 ( 276円 ) | 在庫品1日目当日出荷可能 |
355円248円 ( 273円 ) | 在庫品1日目当日出荷可能 |
448円 ( 493円 ) | 在庫品1日目当日出荷可能 |
439円 ( 483円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
逆挿入防止構造のボックスタイプの角型コネクタ。
【特長】
・HIF3Bシリーズソケットと嵌合可能。
・HIF3Eシリーズに接触部保護の壁を備えた逆挿入防止型のピンヘッダー。
・HIF3Bシリーズと互換性を有する。
【用途】
・コンピュータ、端末機器、PPC、各種電子機器、OA機器、各種配線など
