1mmピッチ 基板対基板 垂直接続用コネクタ FX5シリーズ

垂直接続タイプの基板対基板コネクタです。ヘッダーの高さを2種類から選択可能で、2段階シーケンス構造、大きな誘い込み形状を設けています。
【特長】

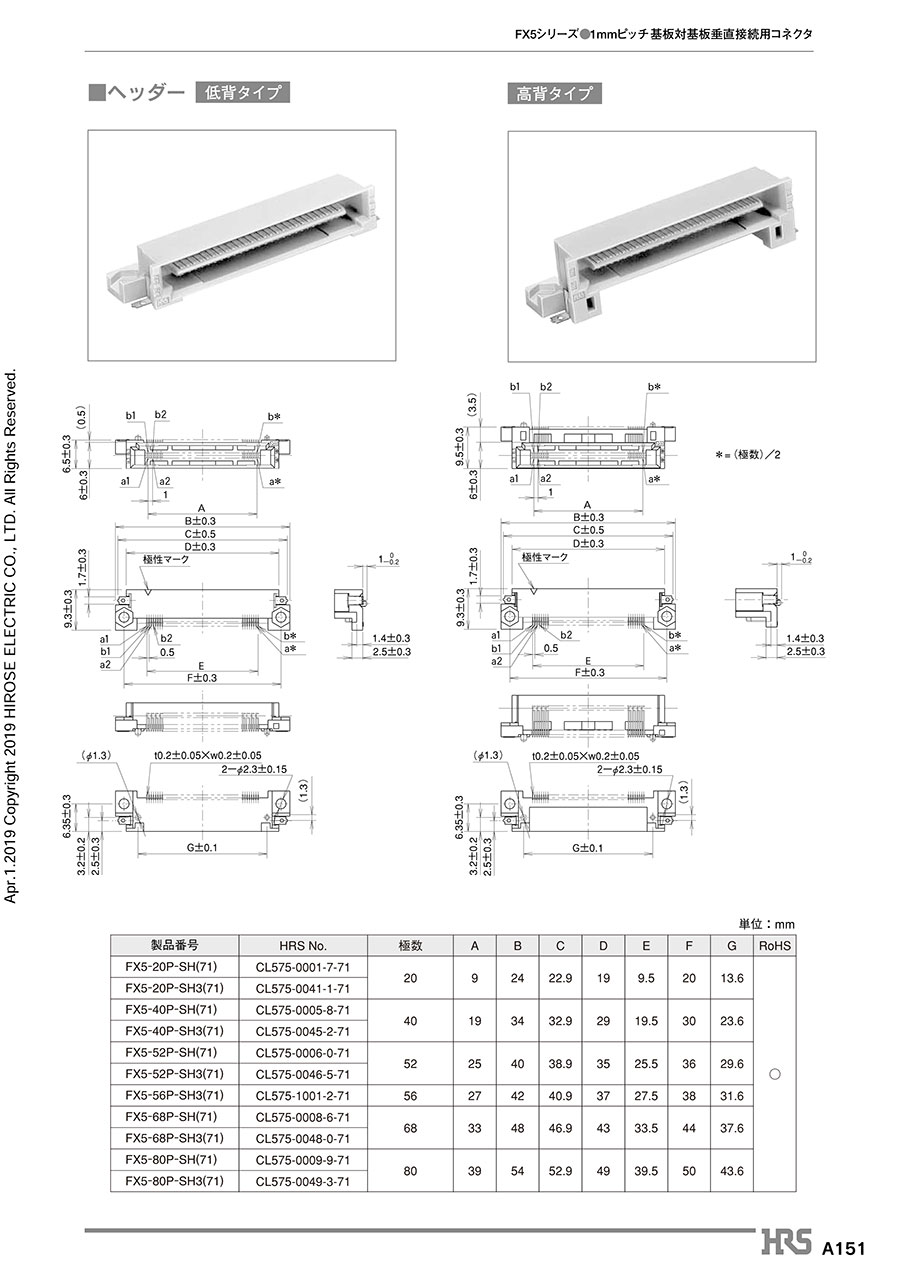

・極数・ヘッダー側の高さ：2タイプ。
・HDD、FDD、CD-ROM等のユニット接続を考慮した極数バリエーション、嵌合高さバリエーションとして、ヘッダーを低背タイプと高背タイプの2タイプ用意しています。
・2段階シーケンス構造：エンドユーザー側での保守として嵌合シーケンスを2段階とした構造としています。
・嵌合誘い込み：嵌合時のセルフアライメントが±1mmとさそい量が大きく、誘い込みリブを設けていることにより、嵌合がしやすくなっています。
・SMTコプラナリティ：SMTはんだ付部のコプラナリティは、0.1mmと高い精度を確保しています。
・小型化：従来のハーフピッチコネクタ（1.27mmピッチ）と比較して実装面積で約30%小型化となっています。
【用途】
・ノートパソコン、各種OA機器。
